交通灯定时控制系统套件 信号灯设计 数字电子技术课程 工艺实训
十字路口的交通信号灯指挥着人和各种车辆的安全运行。实现红、绿灯的自动指挥是城市交通管理现代化的重要课题。 现以该课题为例进行分析与设计。

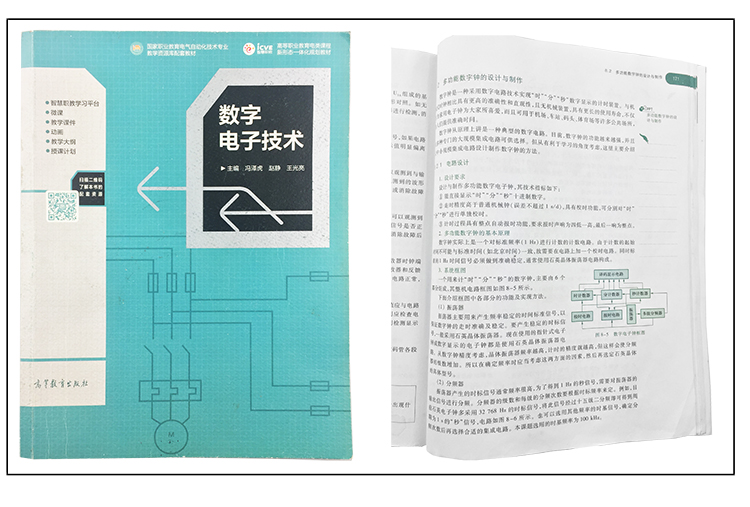

该电路与《数字电子技术》配套！！！
产品型号：TJ-56-284
供电电压：5V直流
板子尺寸：10*9.8cm
注意：

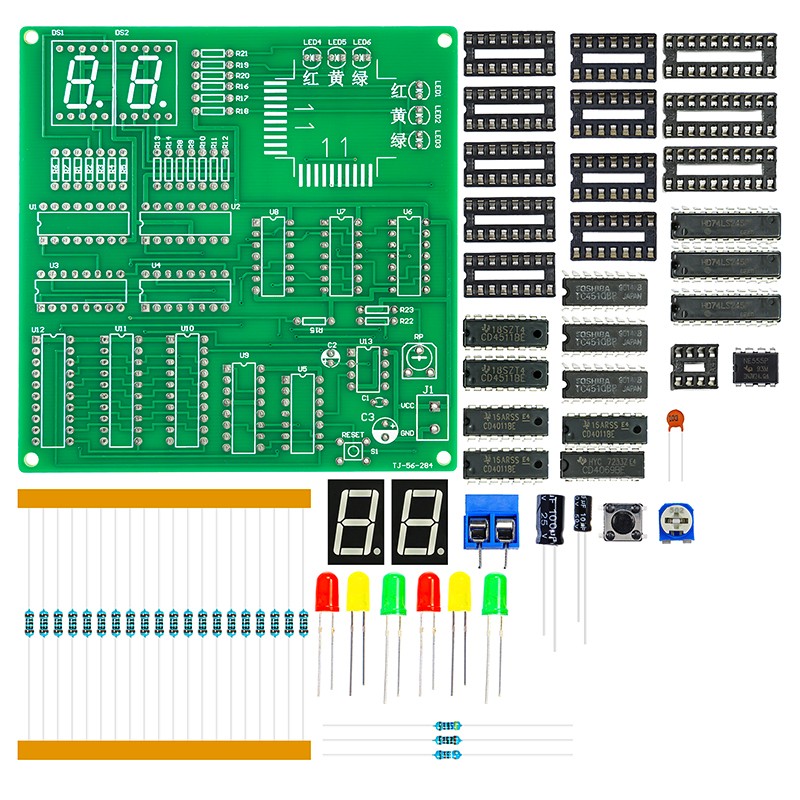

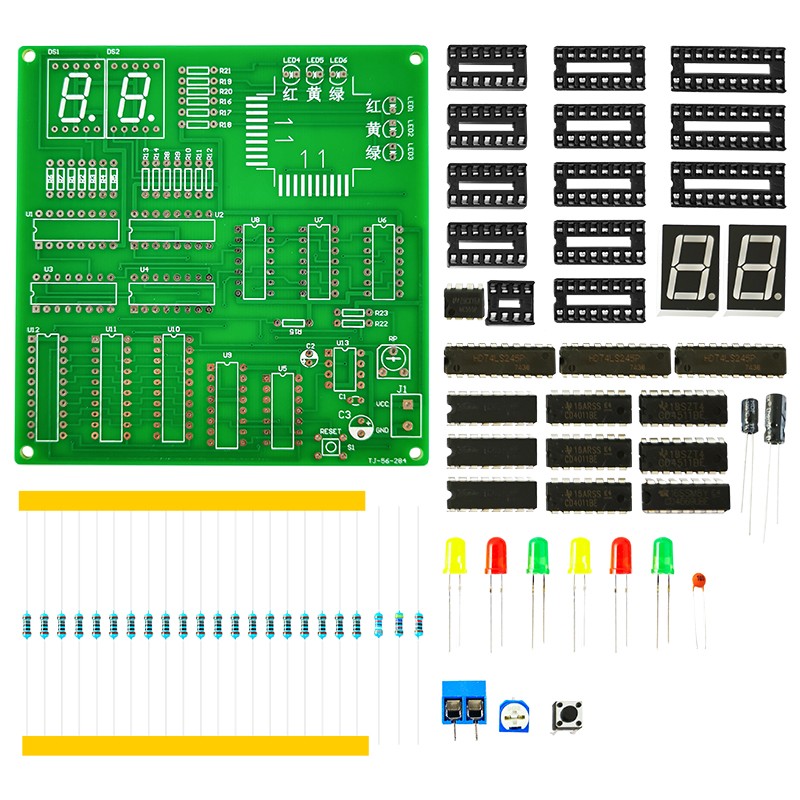

1.本产品为散件，需要买家自己焊接装配，焊接装配好即可工作。
2.套件不含外接电源，需要的朋友请另购，本店有售。

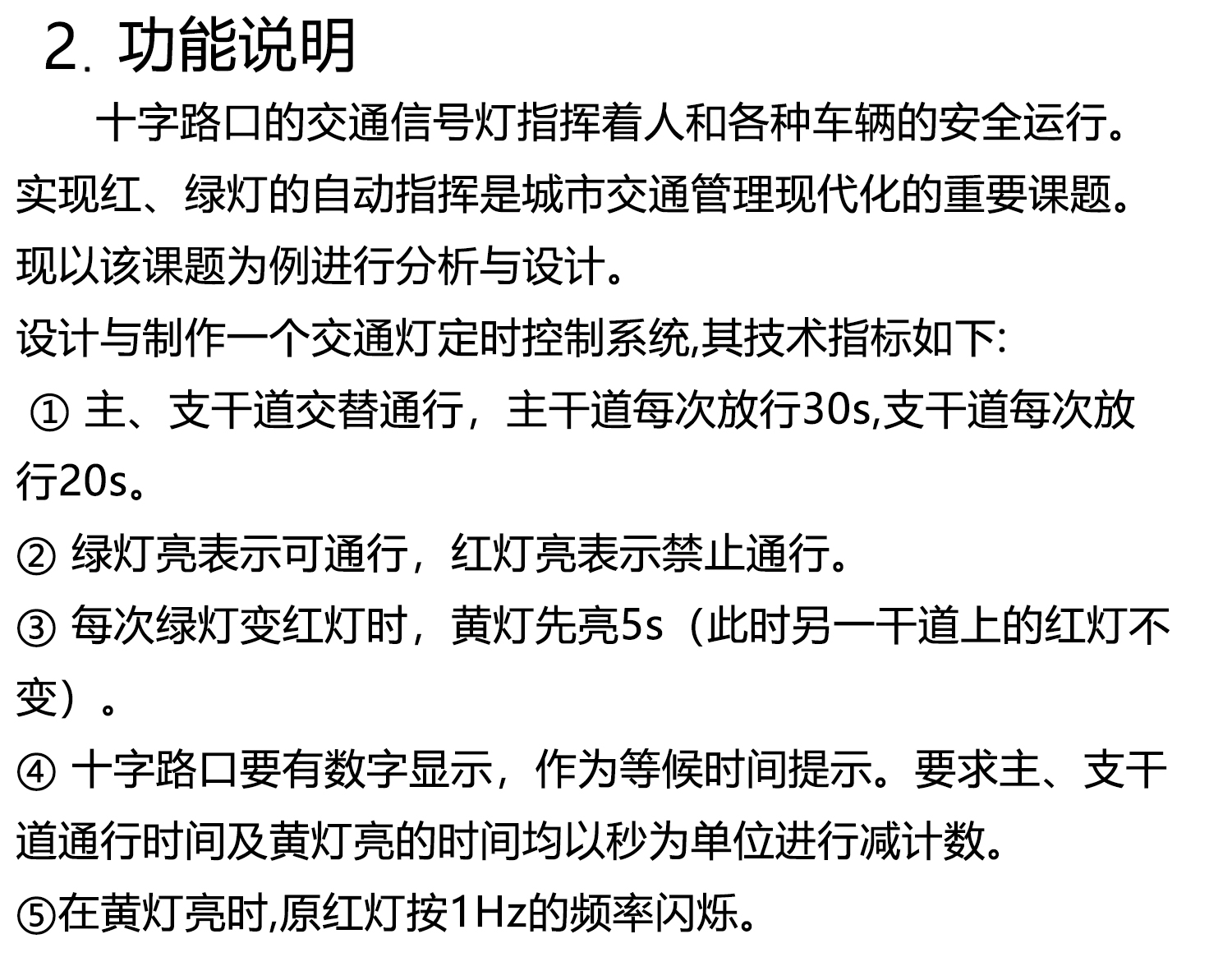

功能说明：
设计与制作一个交通灯定时控制系统,其技术指标如下:
① 主、支干道交替通行，主干道每次放行30s,支干道每次放行20s。
② 绿灯亮表示可通行，红灯亮表示禁止通行。
③ 每次绿灯变红灯时，黄灯先亮5s（此时另一干道上的红灯不变）。
④ 十字路口要有数字显示，作为等候时间提示。要求主、支干道通行时间及黄灯亮的时间均以秒为单位进行减计数。
⑤在黄灯亮时,原红灯按1Hz的频率闪烁。

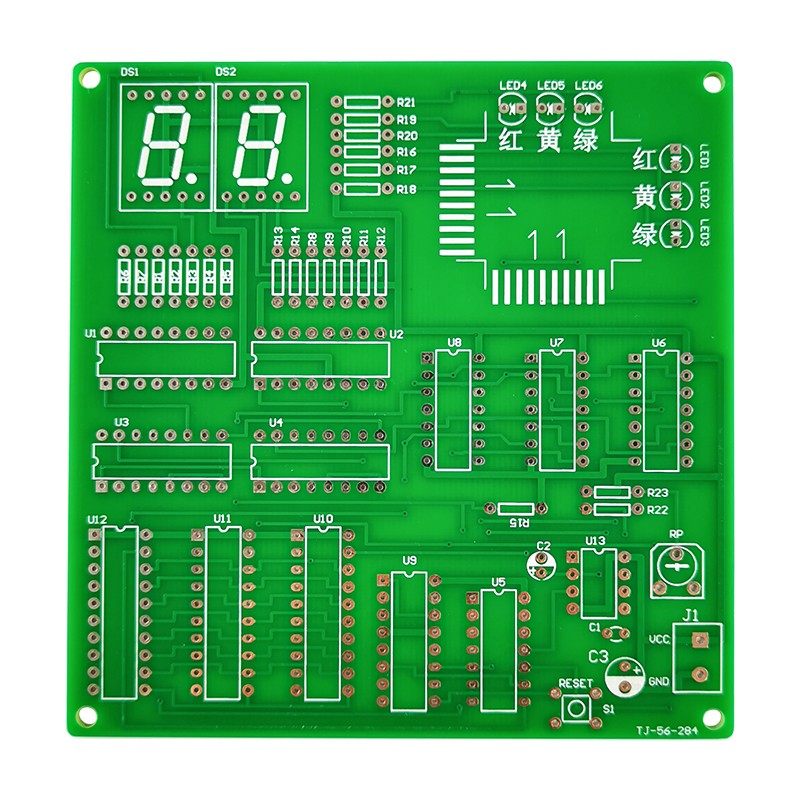

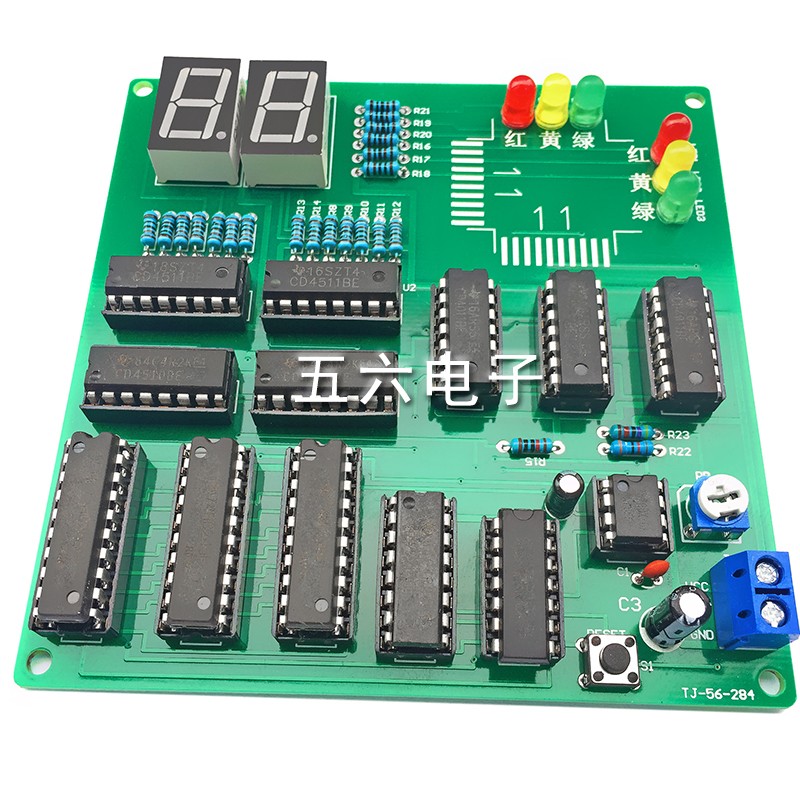

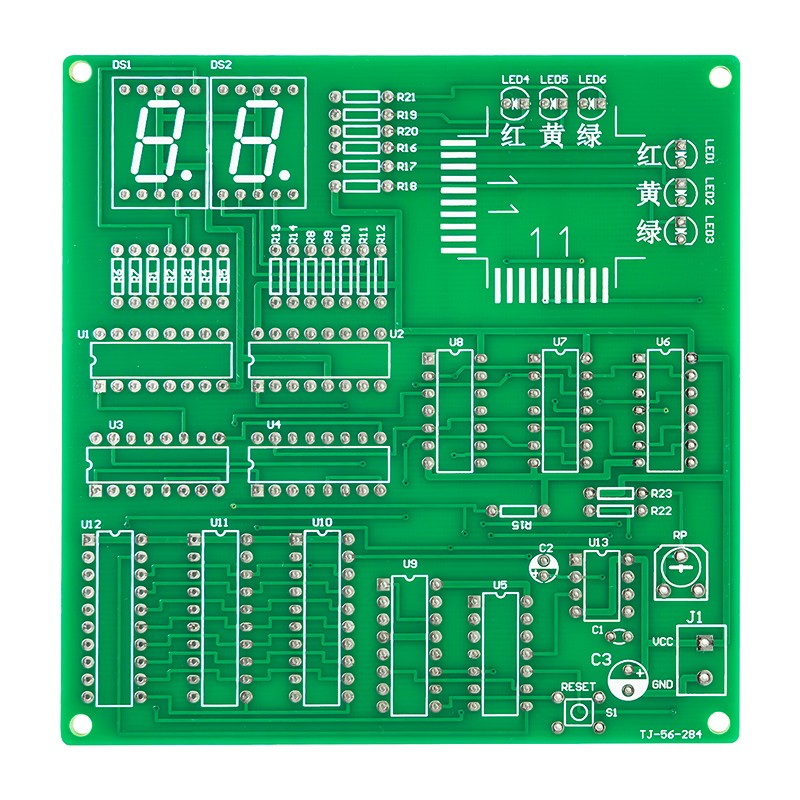

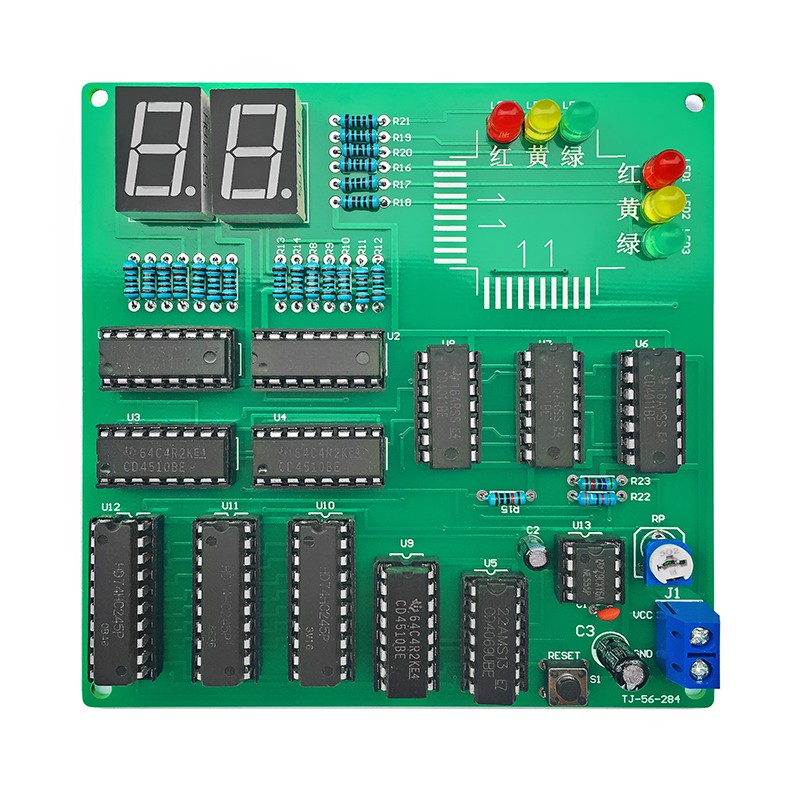

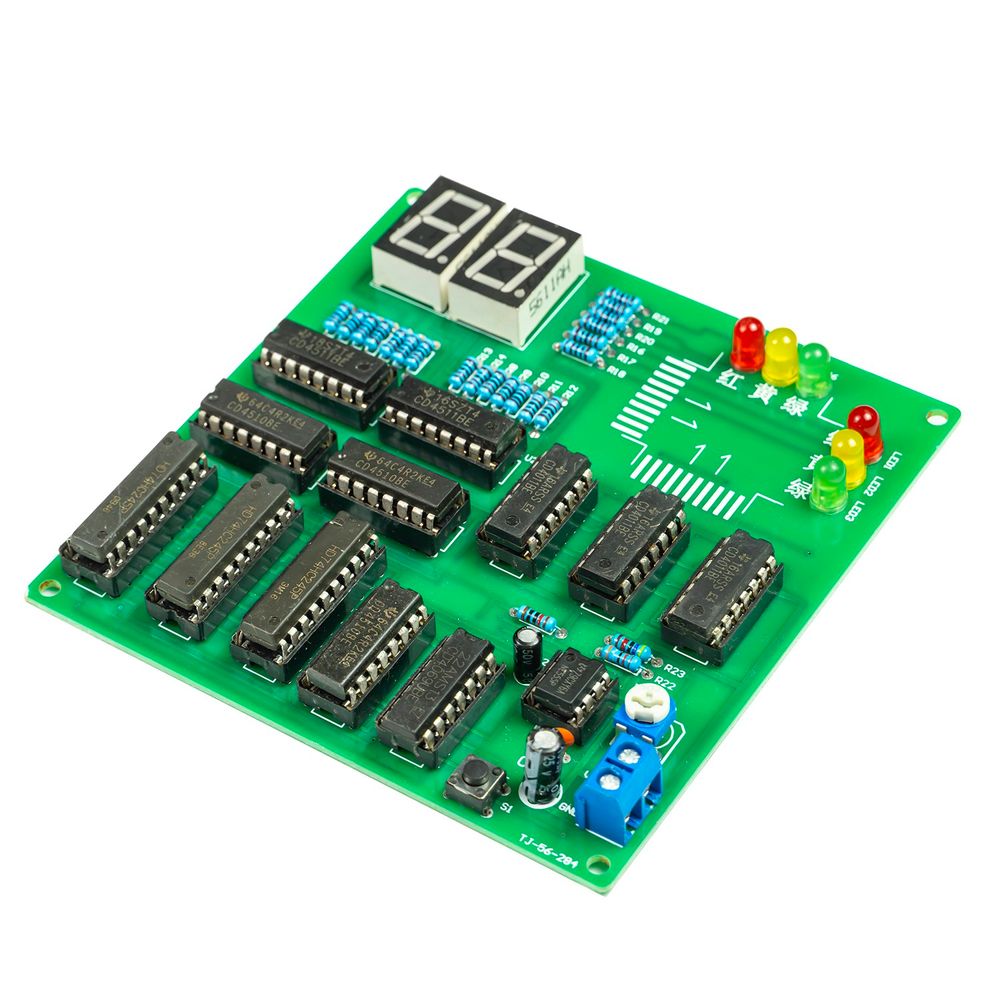

焊接好成品图：

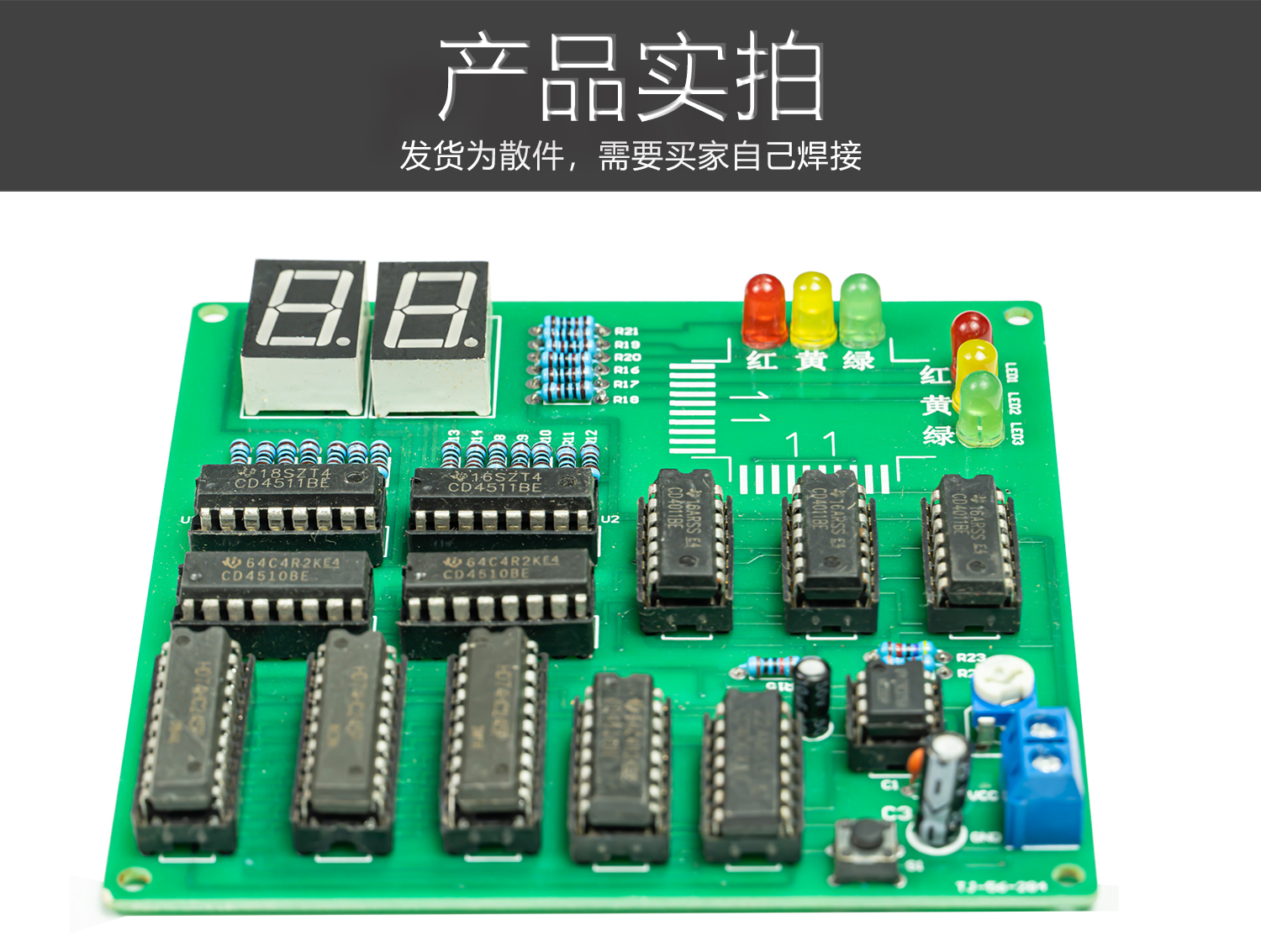

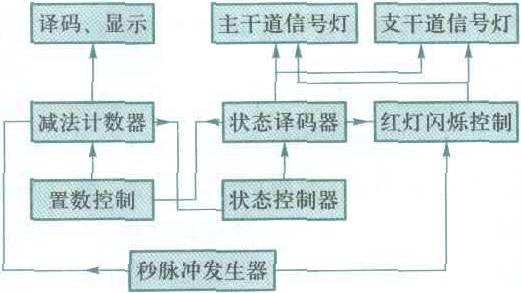

系统框图：
各部分的功能和实现方法如下：
（1）状态控制器
主要用于记录十字路口交通灯的工作状态，以实现对主、支干道车辆运行状态的控制。
（2）状态译码器
按照状态控制器所处的状态,通过状态译码器分别驱动点亮相应的信号灯，指挥主、支干道的行人和车辆。
(3)秒脉冲发生器
产生整个定时系统的时基脉冲，**整个电路同步工作和实现定时控制。
(4)减法计数器
通过减法计数器对秒脉冲进行减计数，完成计时任务，达到控制每一种工作状态的持续时间。 减法计数器的溢出脉冲使状态控制器完成状态转换。同时状态译码器根据系统下一个工作状态，决定计数器的减计数的初始值。
减法计数器的状态由 BCD译码器译码、数码管显示, 在黄灯亮期间，状态译码器将秒脉冲引入红灯控制电路，使红灯闪烁。

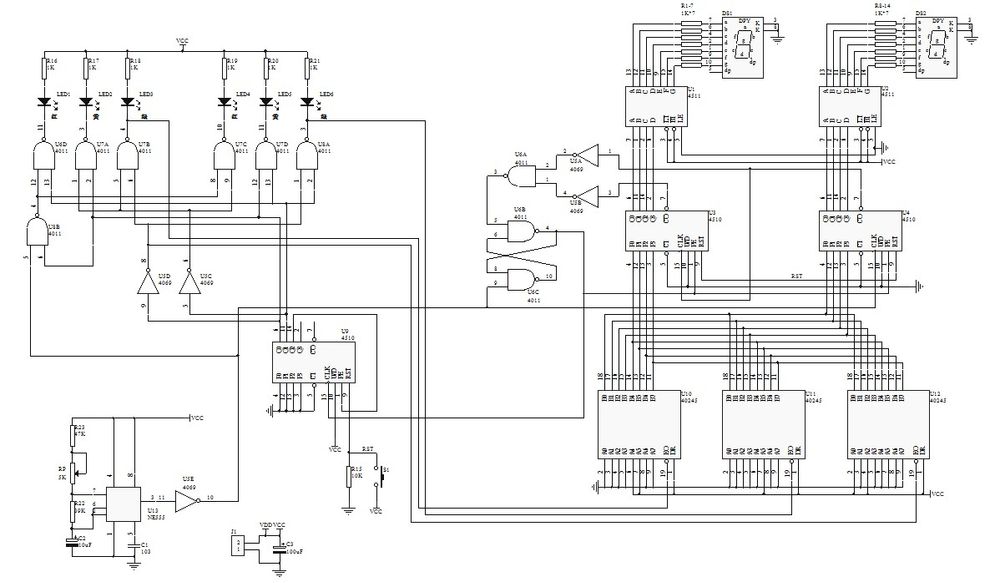

电路图：
安装调试：
(1) 所需设备仪器
焊接工具、数字电路实验装置，示波器、**表、数字集成电路测试仪、逻辑笔等。
(2) 参考步骤
①首先调试秒信号发生器。用示波器监视秒信号发生器的输出，调节电位器RP，使输出信号的周期为1S。
②在秒脉冲的作用下，红绿灯三色信号灯应该依次转换，否则就查找原因。
| 属性 | 参数 |
|---|---|
| 总库存 | 999998 件 |
| 商家编码 | TJ-56-284 |
| 商品重量 | 0 g |
| 每人限购 | 0 件 |
| 包邮政策 | 满38包邮（特殊地区除外） |
| 可否开票 | 可提供开票 |
| 可否保修 | 可提供保修 |
