线圈绕线机计数器套件浙江电子专业课改教学实训焊接DIY散件

¥19.5-21.55

编码： TJ-56-202

有货 29997

折扣时间

套餐：

套件

套件+3节五号电池盒

套件+3节五号电池盒+电池

数量：

浙江省电子技术应用专业改革成果《电子技术综合应用》中项目五套件——线圈绕线机计数器。也可作为技能竞赛训练、小制作套件。

产品型号：TJ-56-202

电路板尺寸：49*56mm

供电电压：5V直流电源

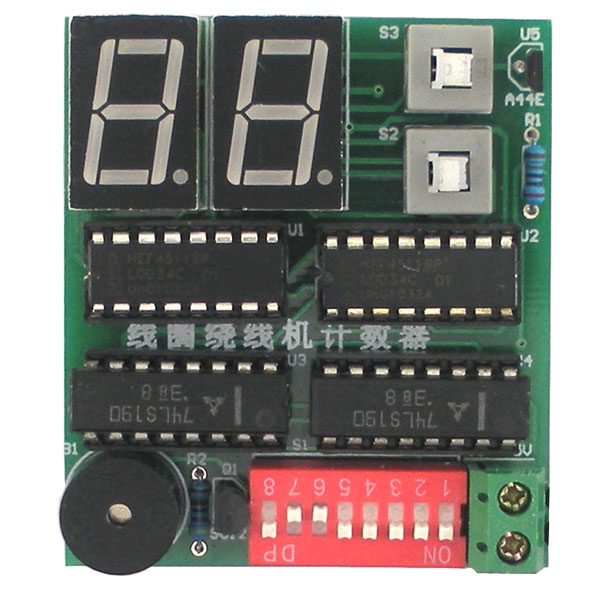

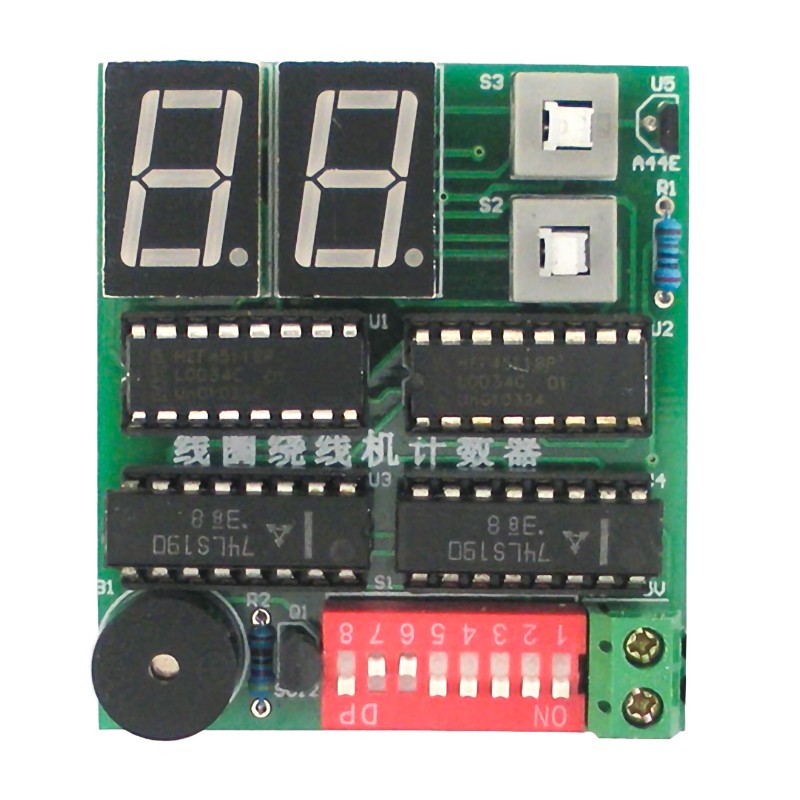

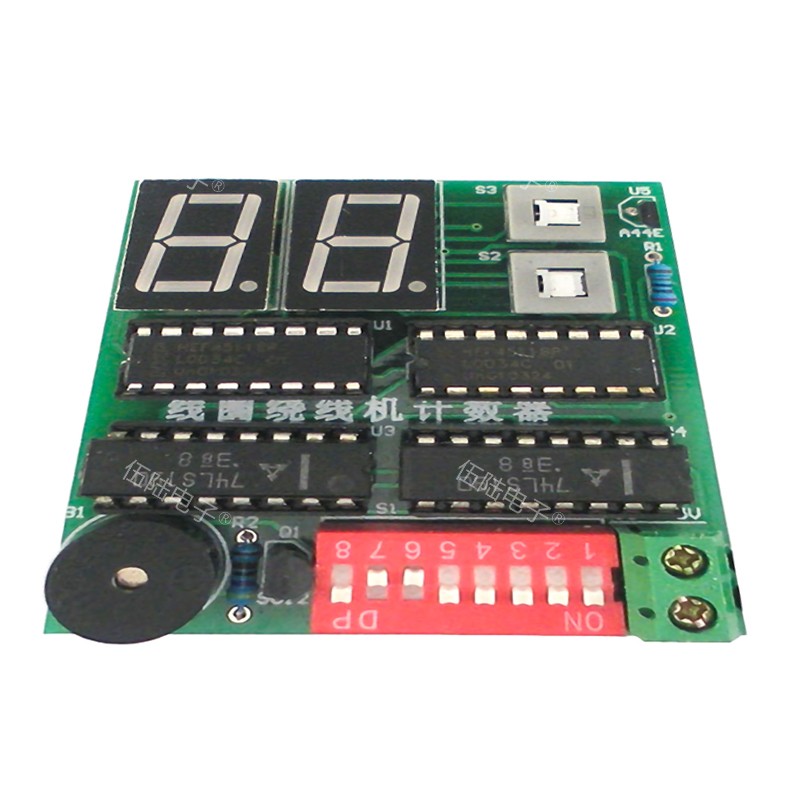

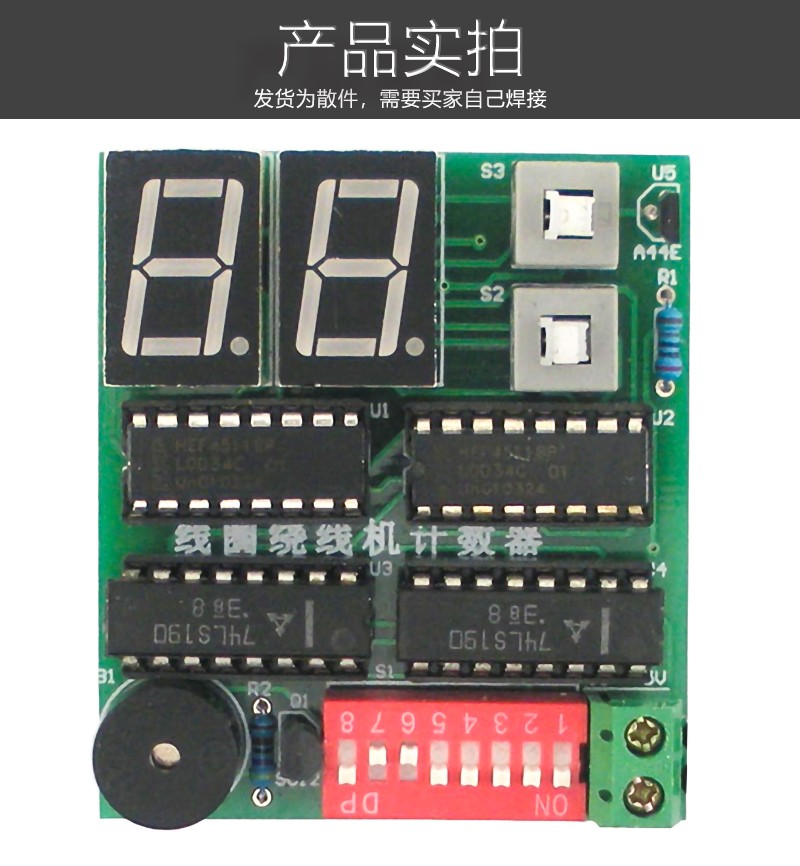

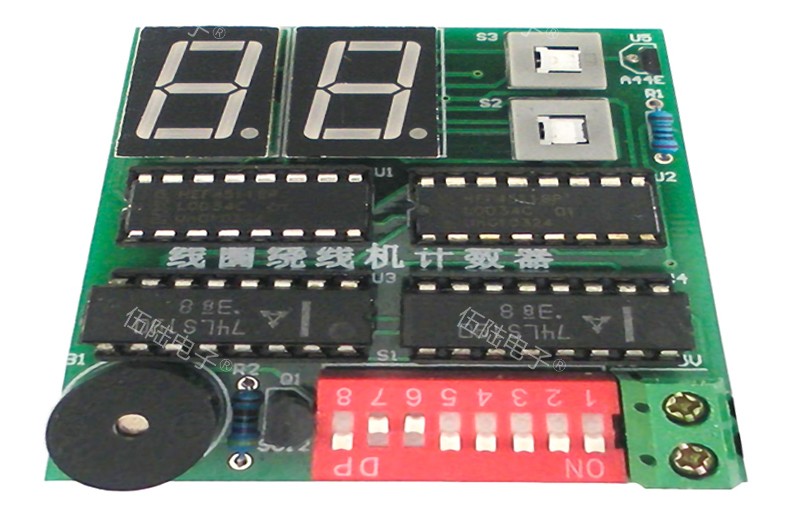

一、装配好的电路图片

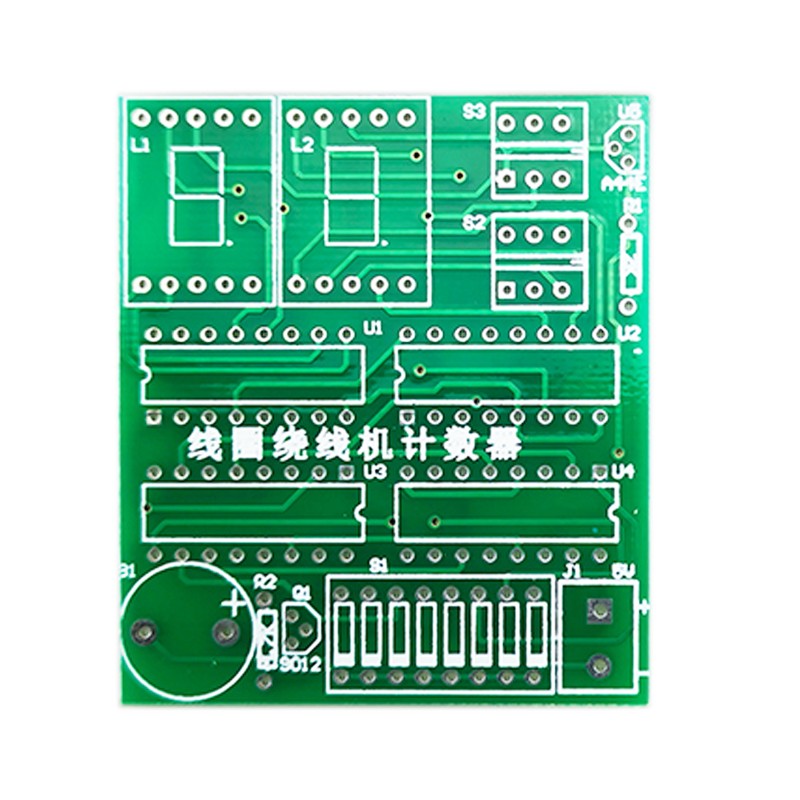

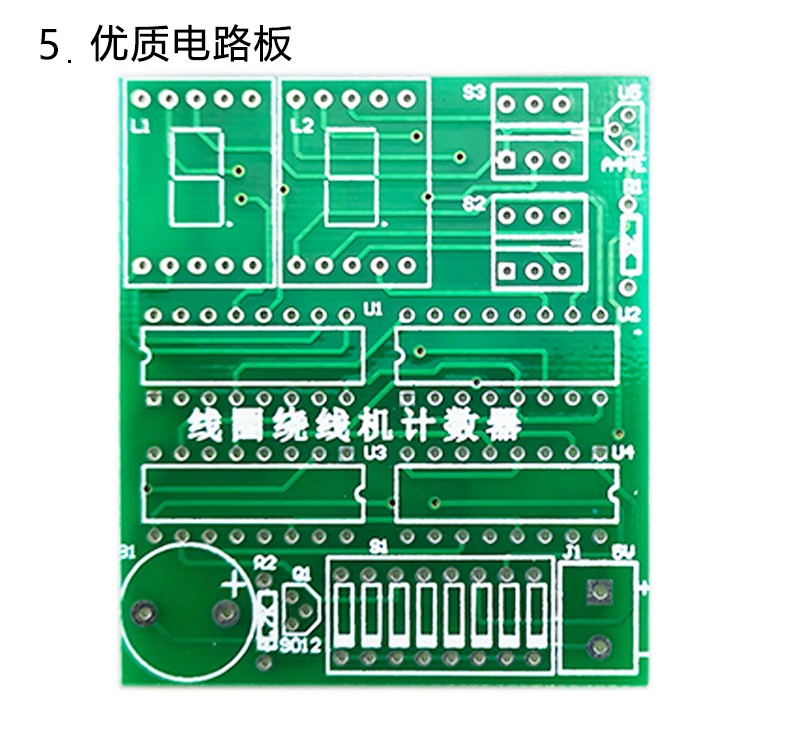

二、**PCB电路板

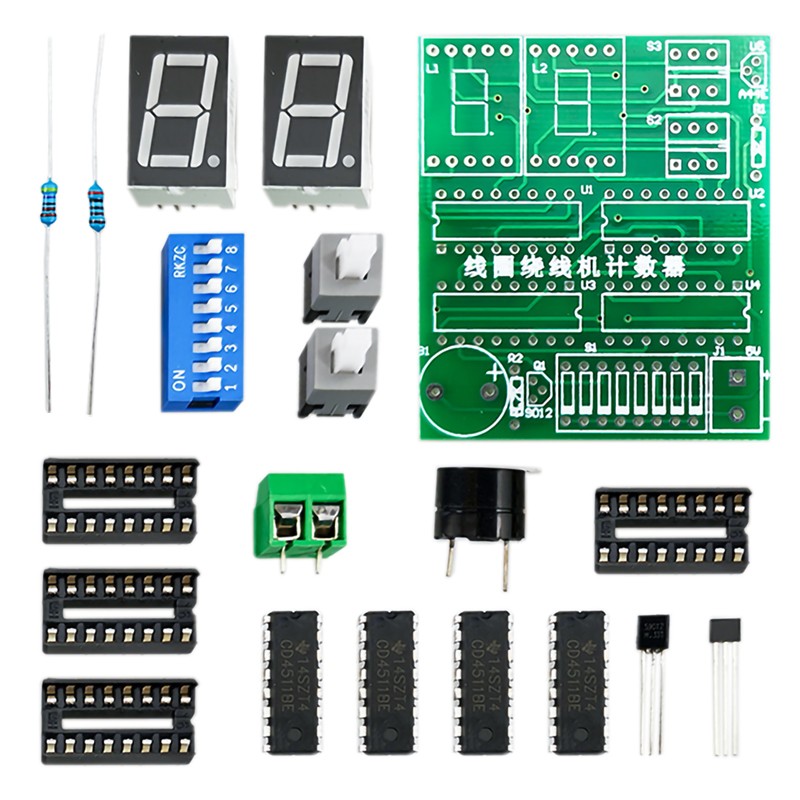

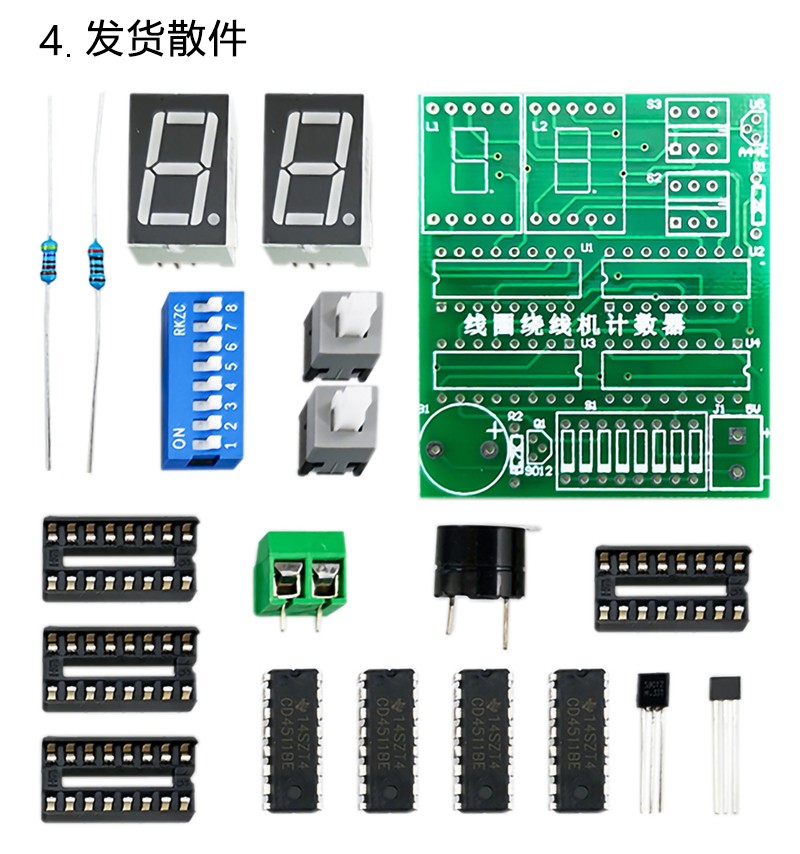

三、套件元件包

四、项目要求：

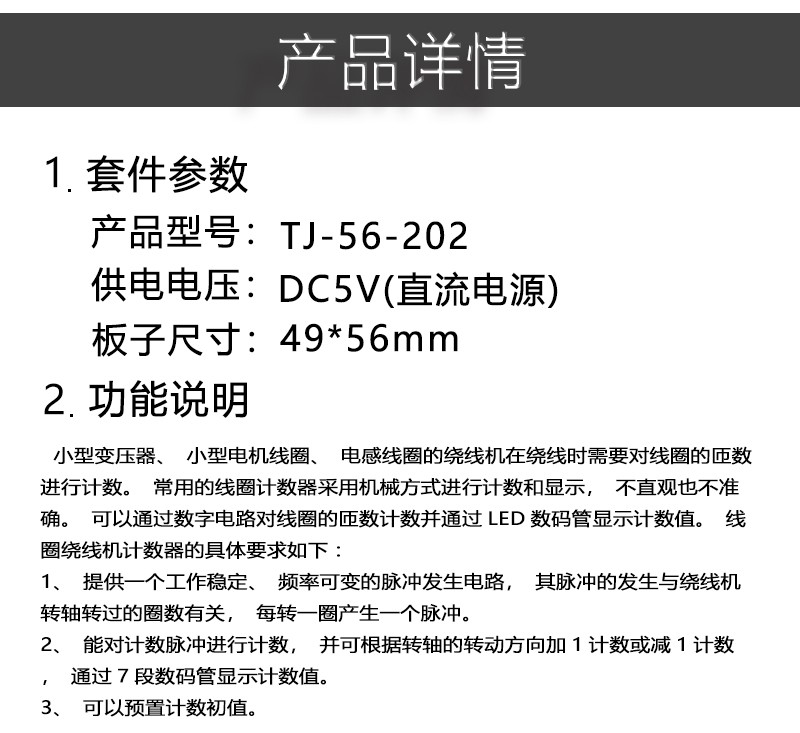

    1、提供一个工作稳定、频率可变的脉冲产生电路，其脉冲的产生与绕线机转轴转过的圈数相关，每转过一圈产生一个脉冲。
    2、能对计数脉冲进行计数，并可根据转轴的转动方向加1计数或减1计数，通过7段数码管显示计数值。
    3、可预置计数初值。

五、项目原理：

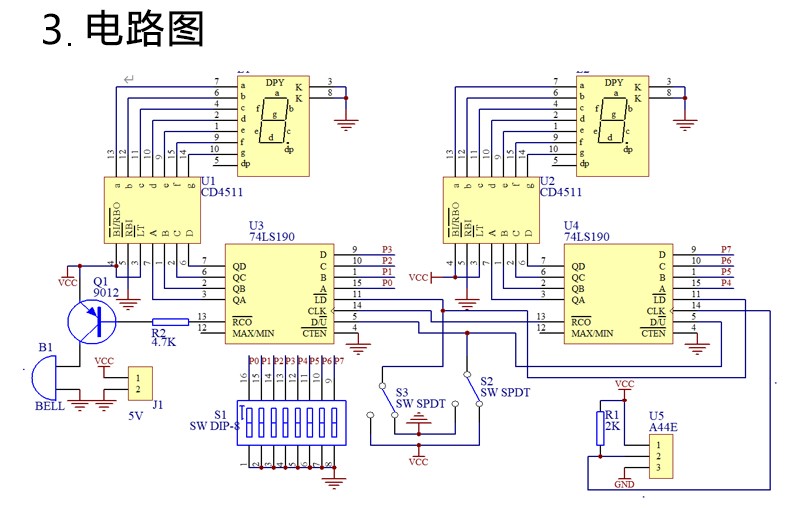

    当磁场强度增强到一定值时，霍尔元件的输出脚输出低电平；当磁场强度减弱到一定值时，霍耳元件的输出脚输出高电平。由74LS190组成的计数电路对霍尔元件输出的脉冲进行计数，计数电路得到的十进制数通过74LS48集成电路译码转换成7段LED编码，并驱动7段LED显示对应的数字。计数到0即为绕线完毕，同时蜂鸣器发出提示声音。S1进行预置绕线机需绕线圈数，S2进行计数器加减法设置。
    采用开关型霍尔元件组成的检测磁场强度（有否磁铁靠近）电路。当绕线机上的磁铁随着转盘转动时靠近霍耳元件时，霍尔元件的输出脚输出低电平；当绕线机上的磁铁远离霍尔元件时，也就是磁场强度小或撤销磁场时，霍耳元件的输出脚输出高电平，绕一圈则输出一个脉冲，以此作为后级计数器电路的时钟输入信号。
    由十进制同步可逆计数芯片74LS190组成的计数电路，对霍尔元件输出的脉冲进行计数。计数电路得到的十进制数通过74LS48集成电路译码转换成7段LED编码，并驱动7段LED显示对应的数字。74LS190芯片具有异步置数功能，所以在线圈绕线开始时进行所需绕线圈数的预置。本电路的每一位74LS190芯片都独立设置了预置开关，S1的低四位对计数器个位数预置、高四位对十位预置（预置数采用二进制编码）。绕线开始后，每绕一圈计数值减1，计数到0即为绕线完毕，同时蜂鸣器发出提示声音。声音提示电路由9012三极管和蜂鸣器电路组成。
