脉冲顺序控制电路套件 74LS194 电子套件带仿真 DIY 实训套件

¥19-21.05

编码： TJ-56-261

有货 29996

折扣时间

套餐：

套件

套件+3节五号电池盒

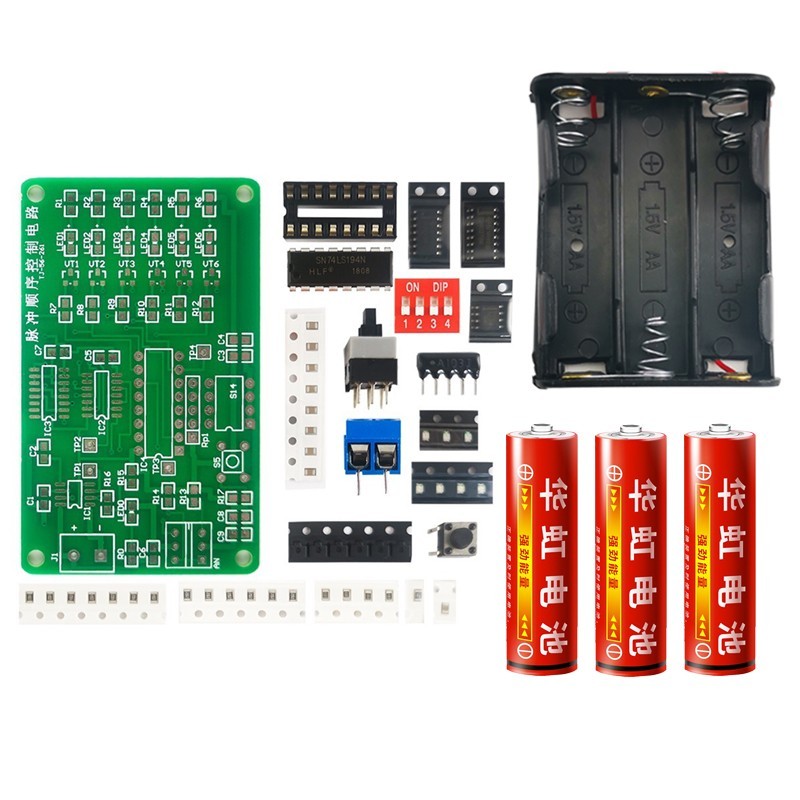

套件+3节五号电池盒+电池

数量：

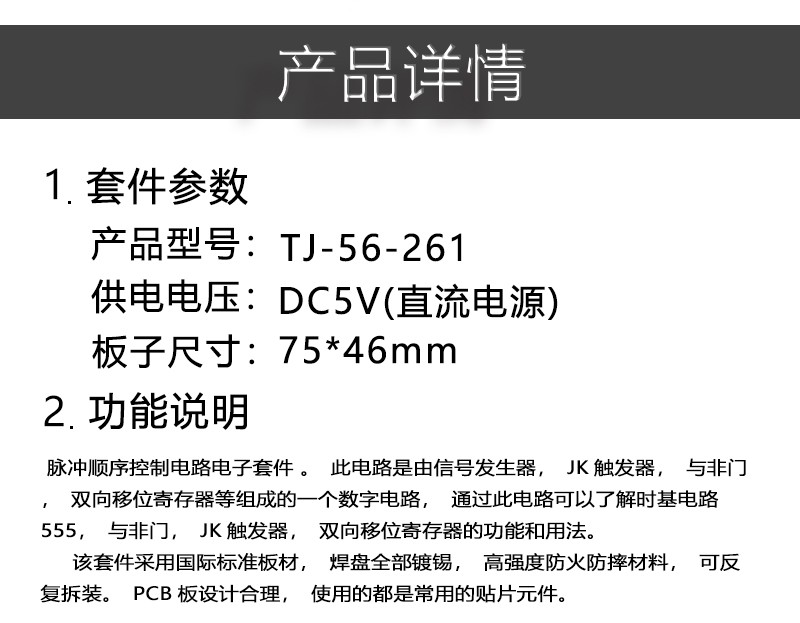

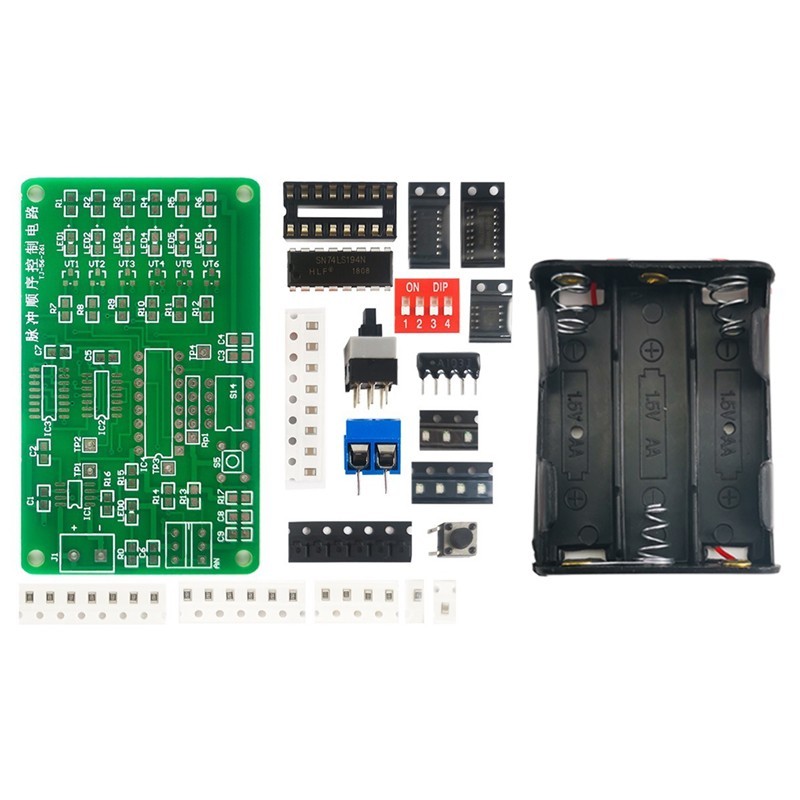

脉冲顺序控制电路电子套件。此电路是由信号发生器，JK触发器，与非门，双向移位寄存器等组成的一个数字电路，通过此电路可以了解时基电路555，与非门，JK触发器，双向移位寄存器的功能和用法。

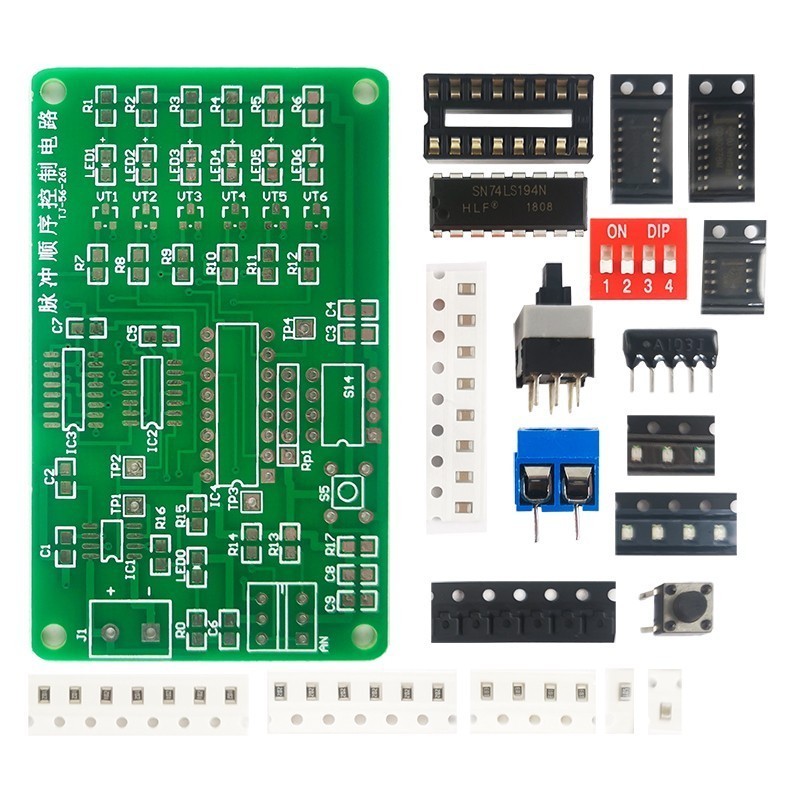

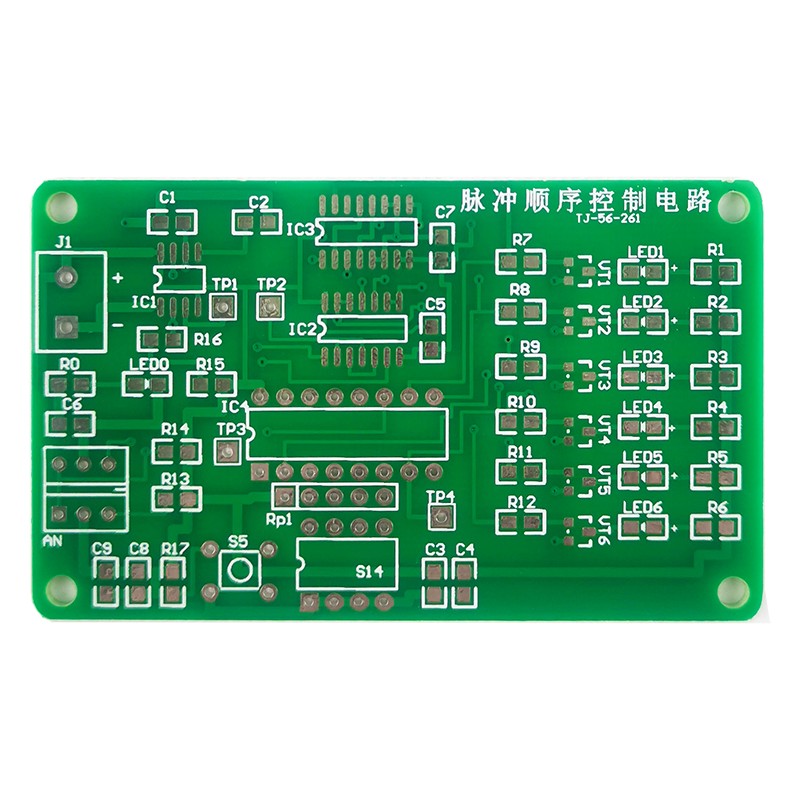

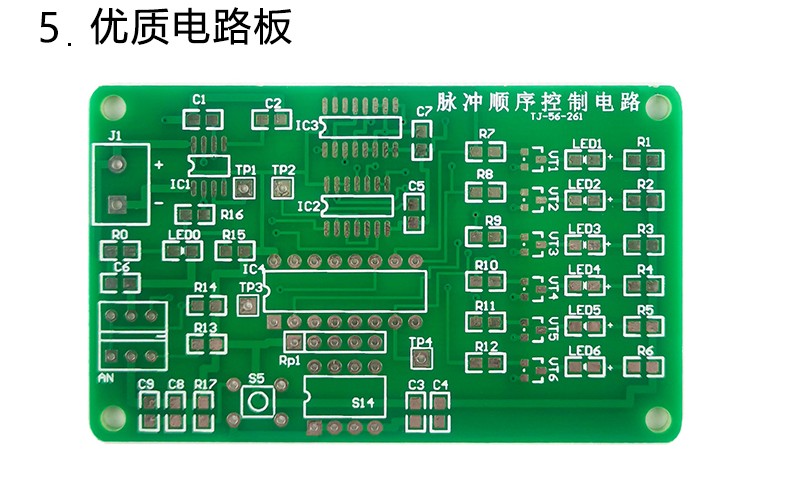

该套件采用国际标准板材，焊盘全部镀锡，高强度防火防摔材料，可反复拆装。PCB板设计合理，使用的都是常用的贴片元件。

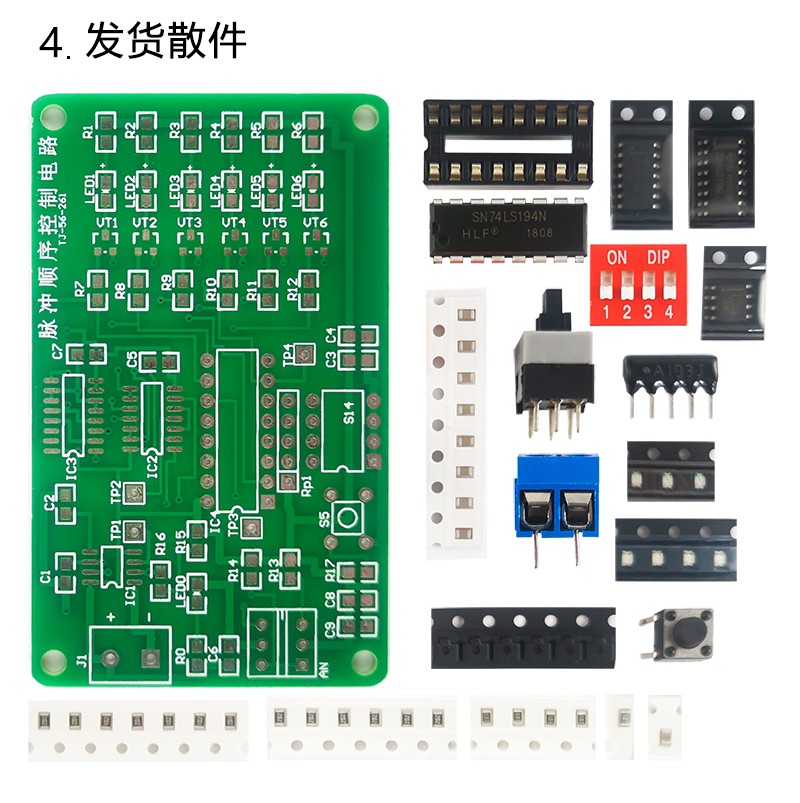

产品型号：TJ-56-261

板子大小：75*46mm，板子厚度：1.6mm，电路工作电压:5V

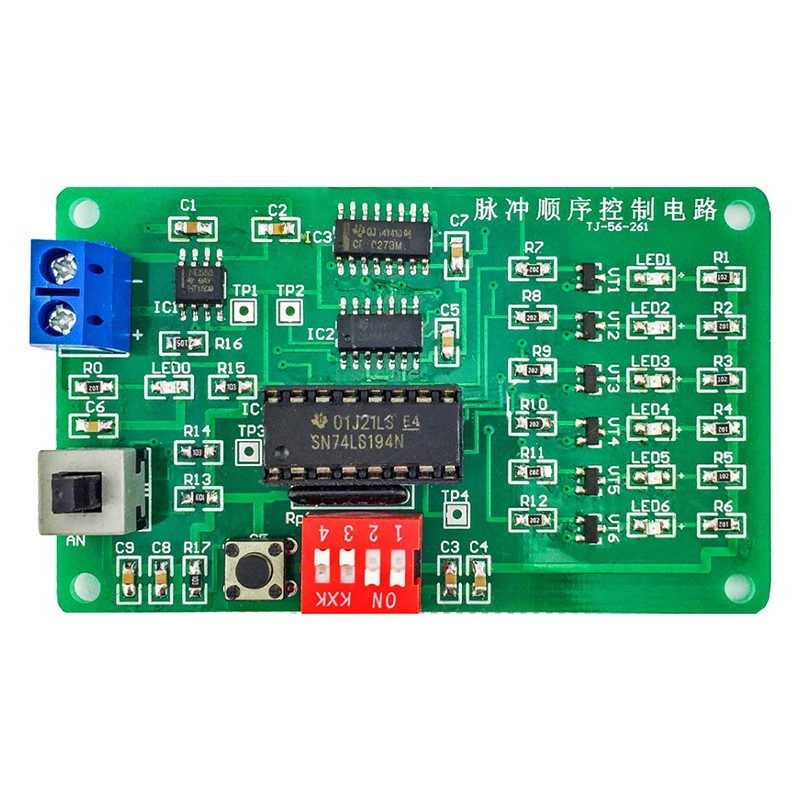

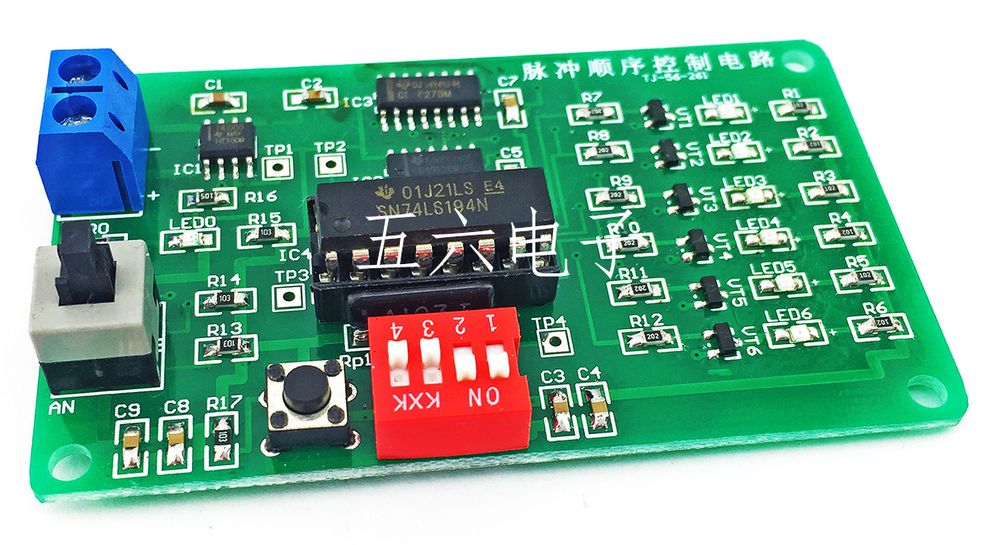

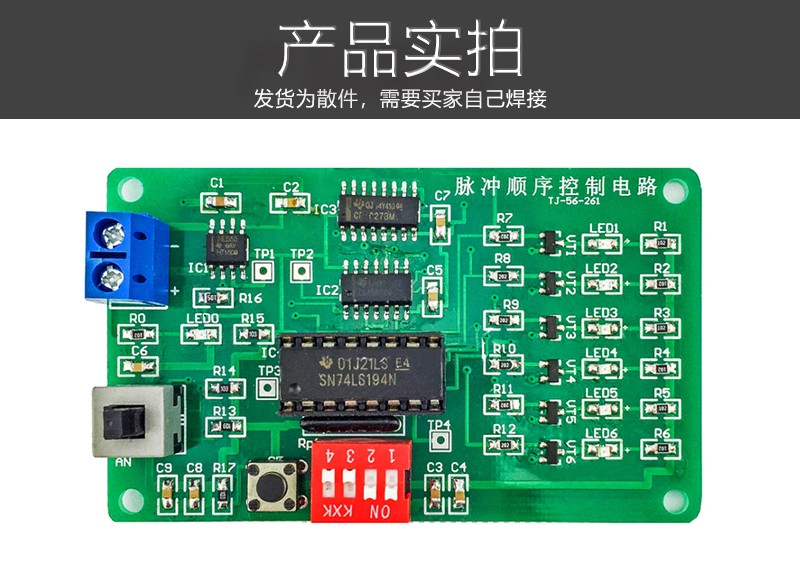

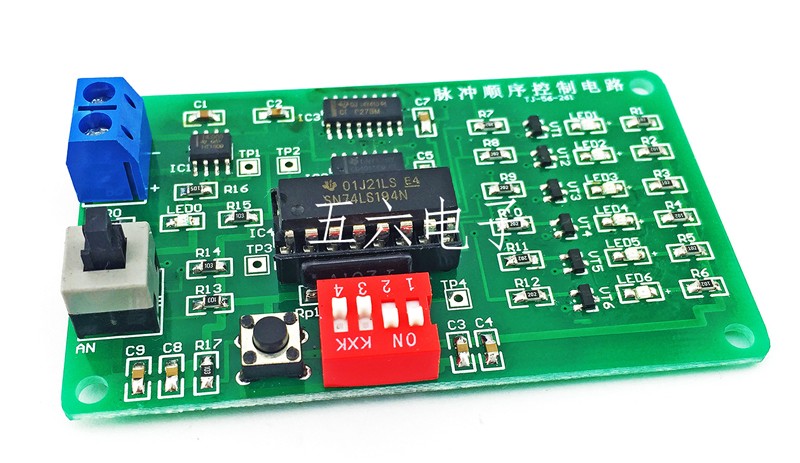

成品图

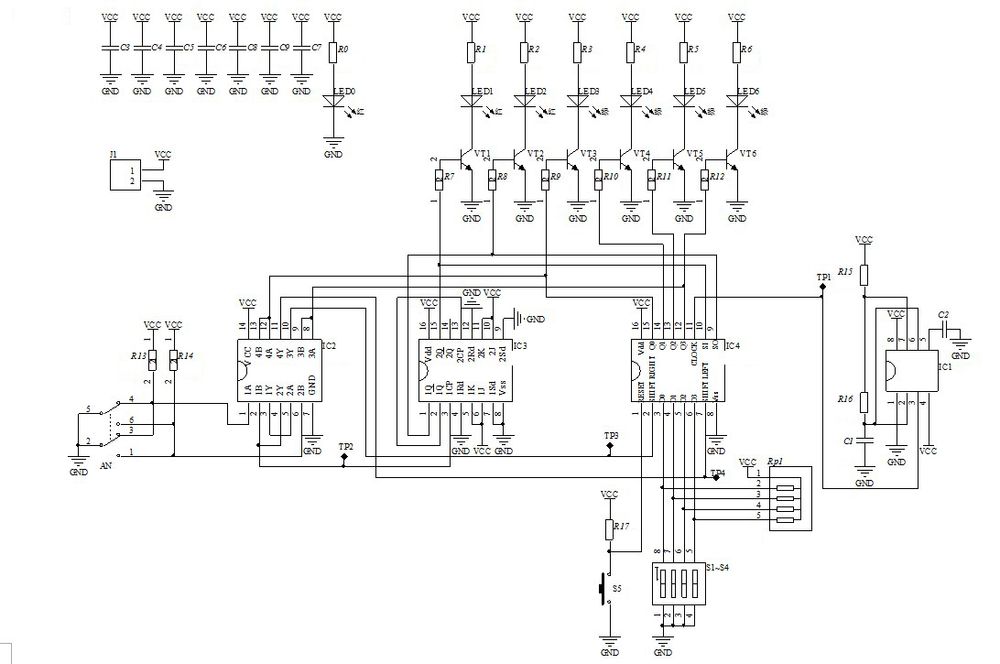

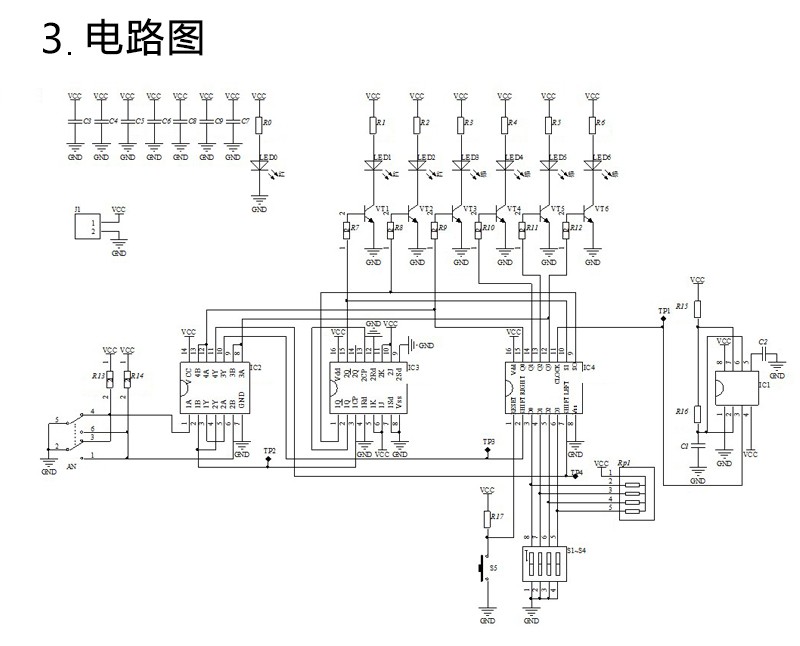

电路图

电路说明

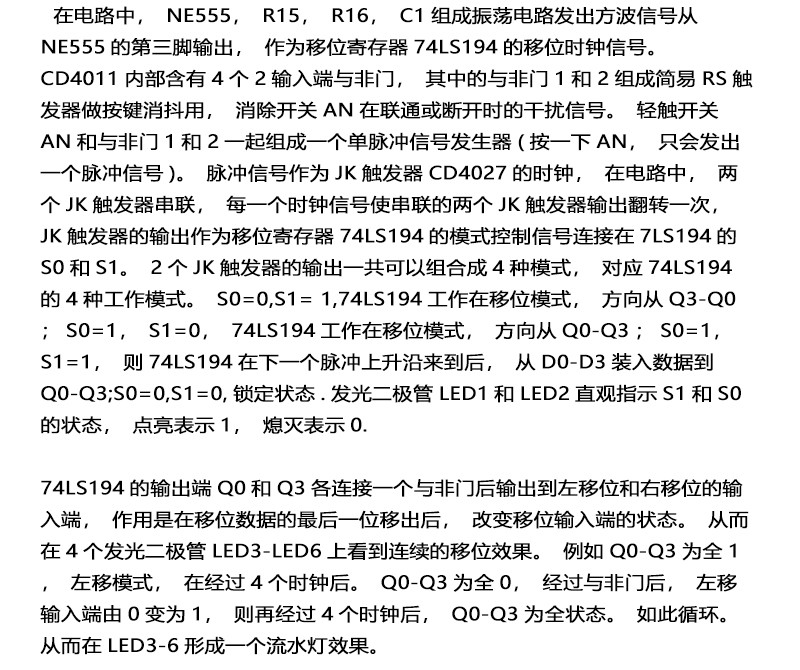

在电路中，NE555，R15，R16，C1组成振荡电路发出方波信号从NE555的第三脚输出，作为移位寄存器74LS194的移位时钟信号。CD4011内部含有4个2输入端与非门，其中的与非门1和2组成简易RS触发器做按键消抖用，消除开关AN在联通或断开时的干扰信号。轻触开关AN和与非门1和2一起组成一个单脉冲信号发生器(按一下AN，只会发出一个脉冲信号)。脉冲信号作为JK触发器CD4027的时钟，在电路中，两个JK触发器串联，每一个时钟信号使串联的两个JK触发器输出翻转一次，JK触发器的输出作为移位寄存器74LS194的模式控制信号连接在7LS194的S0和S1。2个JK触发器的输出一共可以组合成4种模式，对应74LS194的4种工作模式。S0=0,S1= 1,74LS194工作在移位模式，方向从Q3-Q0；S0=1，S1=0，74LS194工作在移位模式，方向从Q0-Q3；S0=1，S1=1，则74LS194在下一个脉冲上升沿来到后，从D0-D3装入数据到Q0-Q3;S0=0,S1=0,锁定状态.发光二极管LED1和LED2直观指示S1和S0的状态，点亮表示1，熄灭表示0.

74LS194的输出端Q0和Q3各连接一个与非门后输出到左移位和右移位的输入端，作用是在移位数据的后一位移出后，改变移位输入端的状态。从而在4个发光二极管LED3-LED6上看到连续的移位效果。例如Q0-Q3为全1，左移模式，在经过4个时钟后。Q0-Q3为全0，经过与非门后，左移输入端由0变为1，则再经过4个时钟后，Q0-Q3为全状态。如此循环。从而在LED3-6形成一个流水灯效果。
