红外倒车雷达套件测速提示重庆高职对口单招电子技能组装调试散件

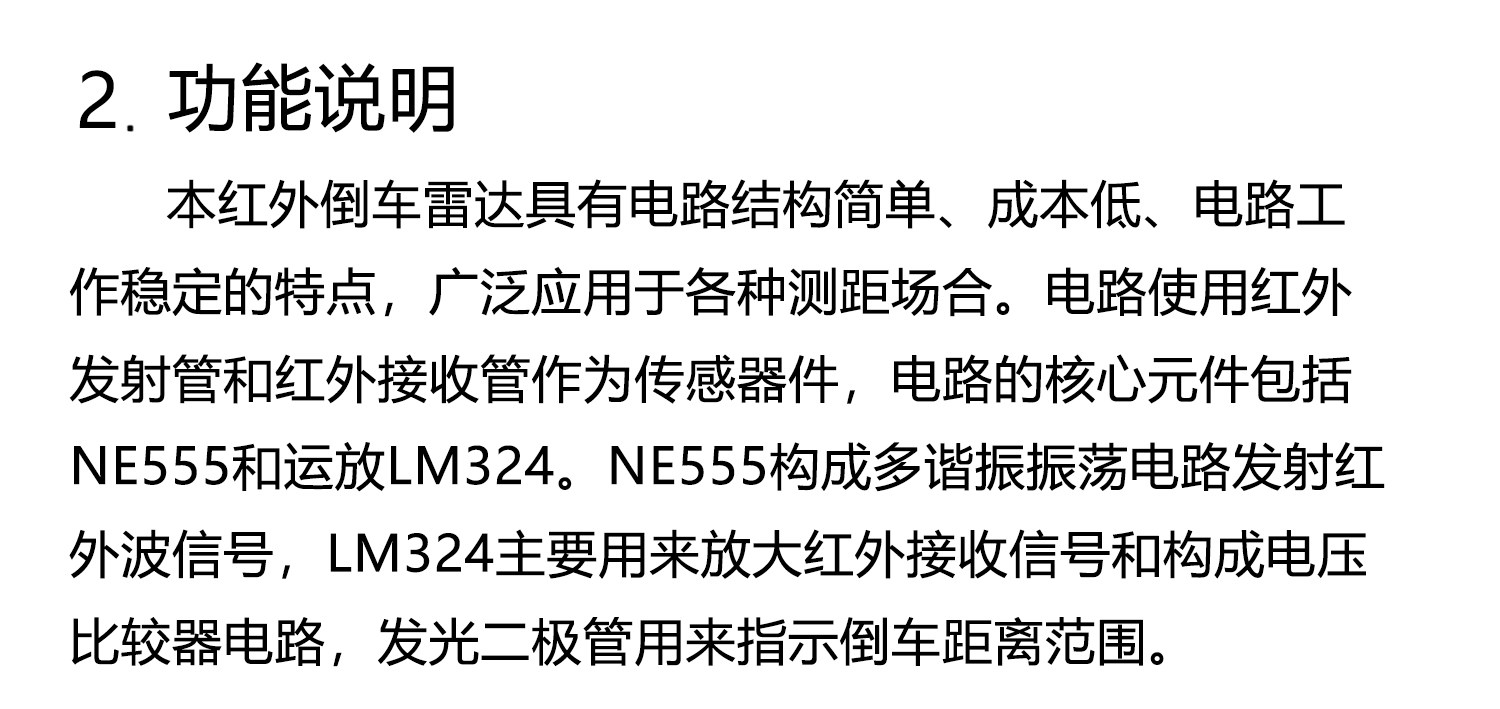

一、产品说明 红外倒车雷达由多谐振荡电路、红外信号发射与接收电路、红外信号放大及电压比较电路构成，具有电路简单、成本低、电路工作稳定的特点，广泛应用于各种测距场合。

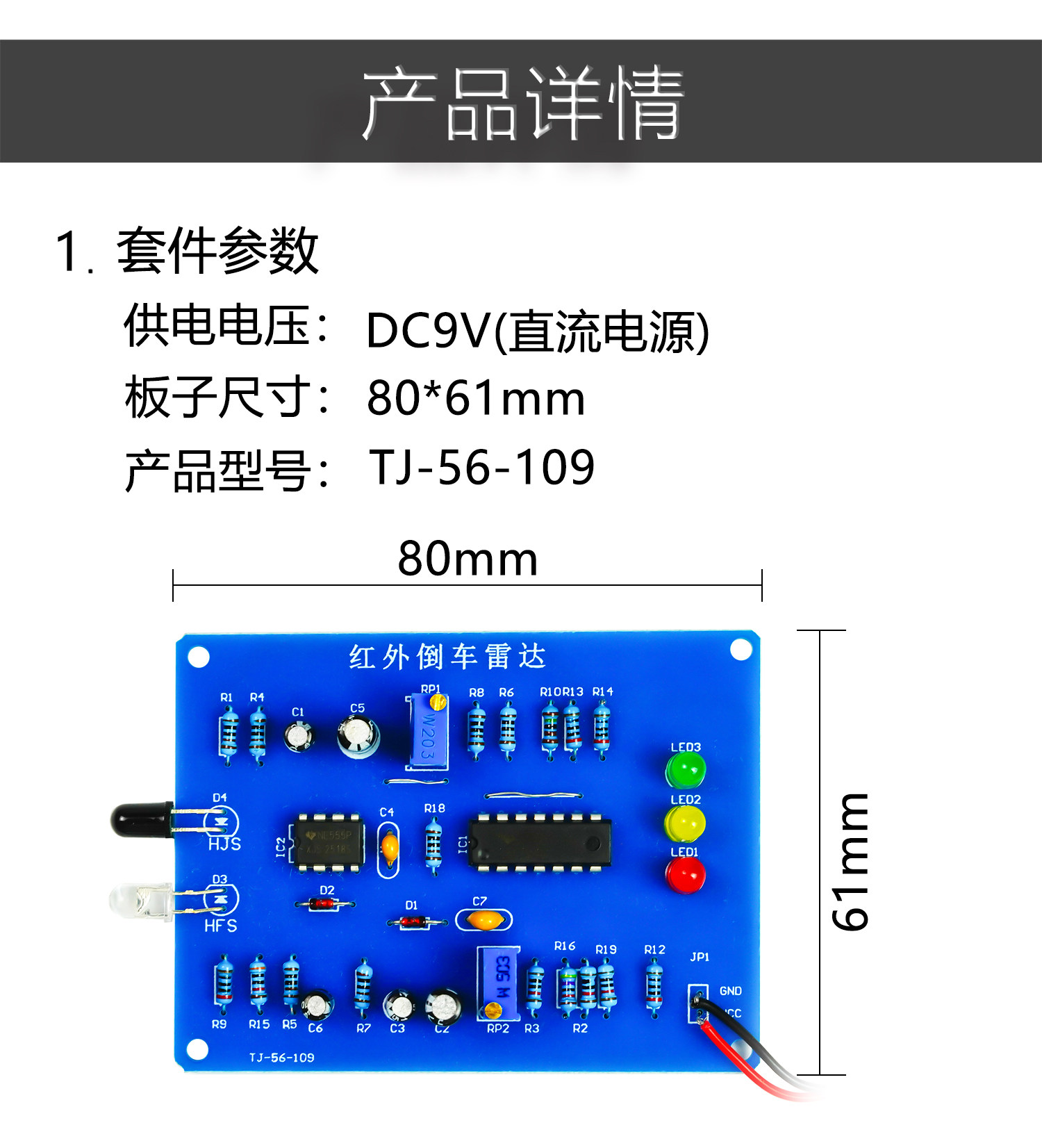

产品型号：TJ-56-109
供电电压：9V直流电源
板子尺寸：80*60mm
二、安装调试与简单原理说明
1、红外发射管HF和红外接收管HJ有极性（长脚为正极），请勿装错，安装方向可以朝上，也可以朝侧面。RP1调节反射距离，RP2调节灵敏度，可以尝试距离30cm时LED3亮，距离20cm时LED2和LED3亮，距离10cm时全亮。红外传感器上方用白纸遮挡反射效果更好。

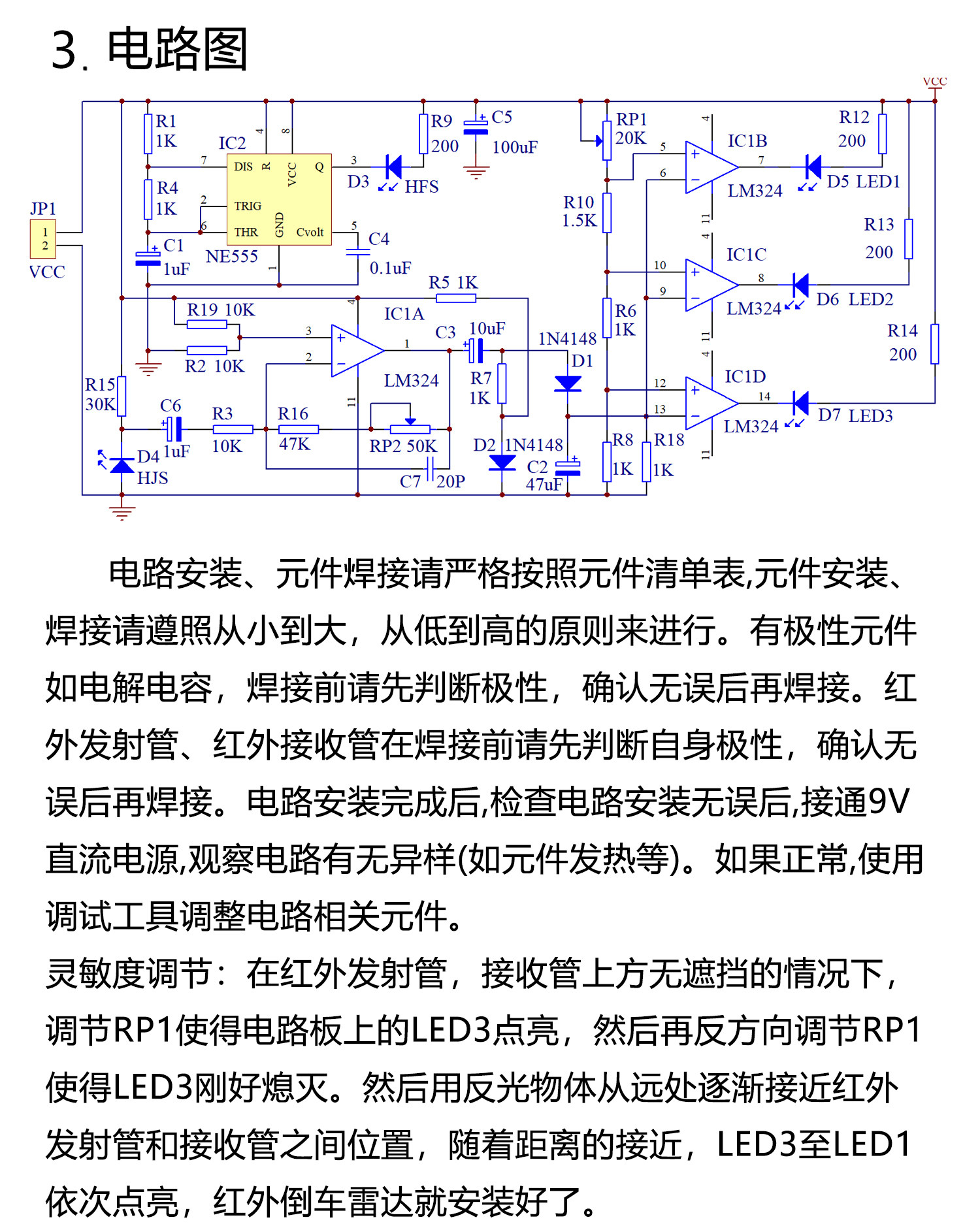

2、时基电路NE555及周围元件组成多谐振荡器，产生红外波信号，经IC2第3脚输出并驱动红外发射管HF发射红外信号。

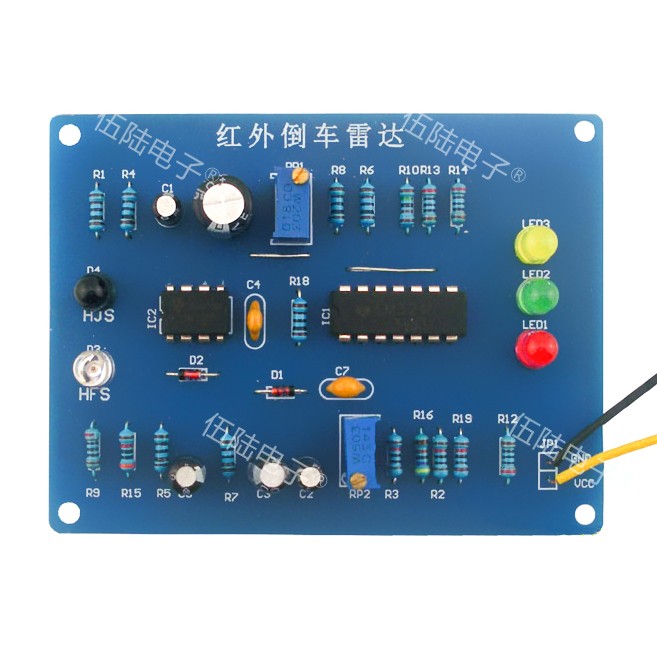

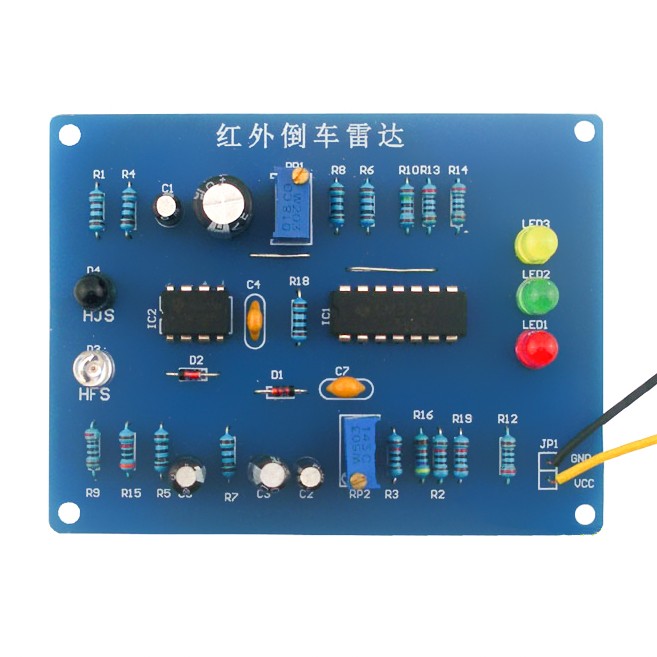

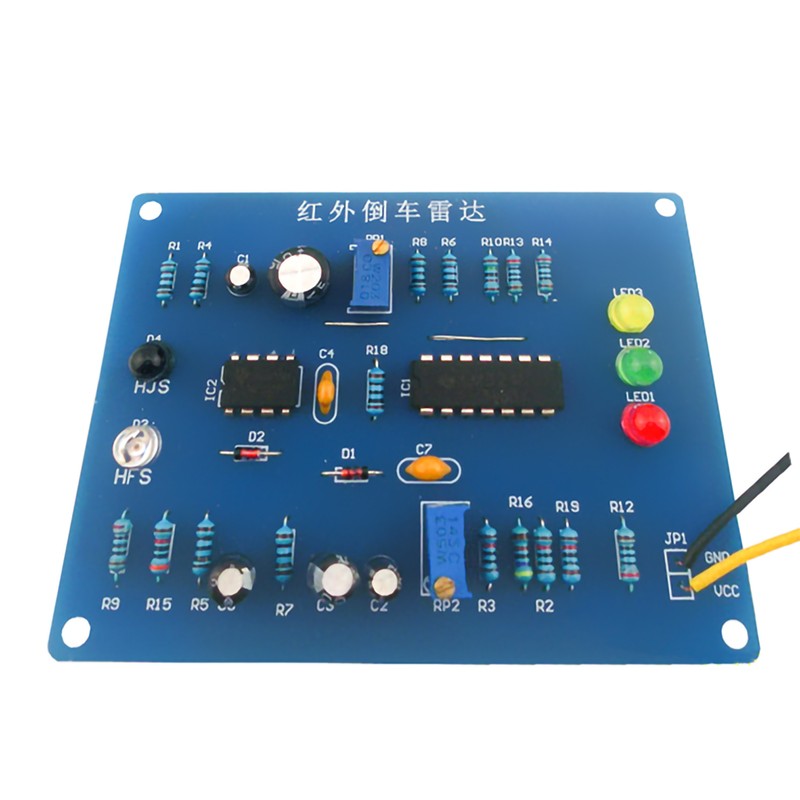

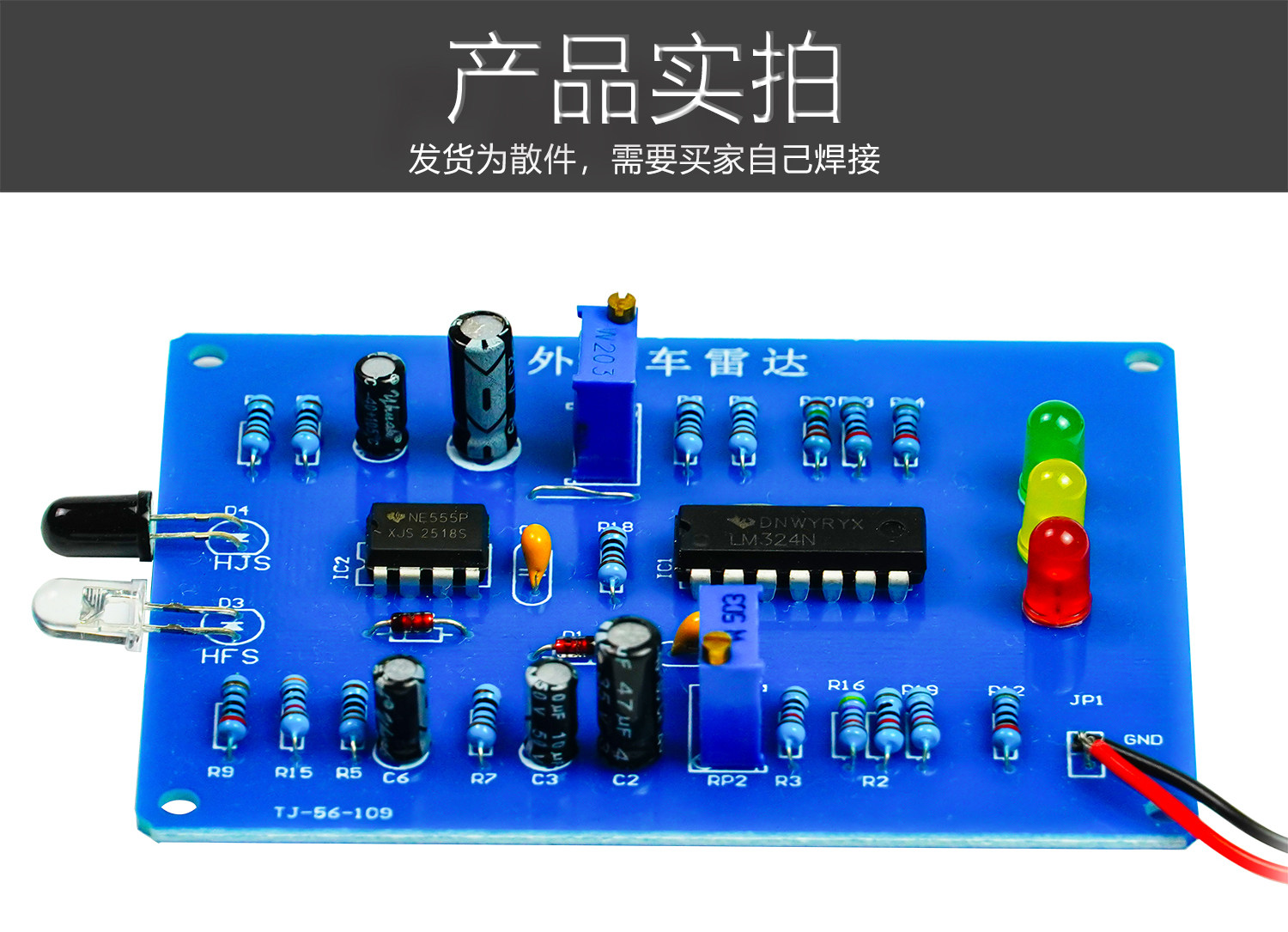

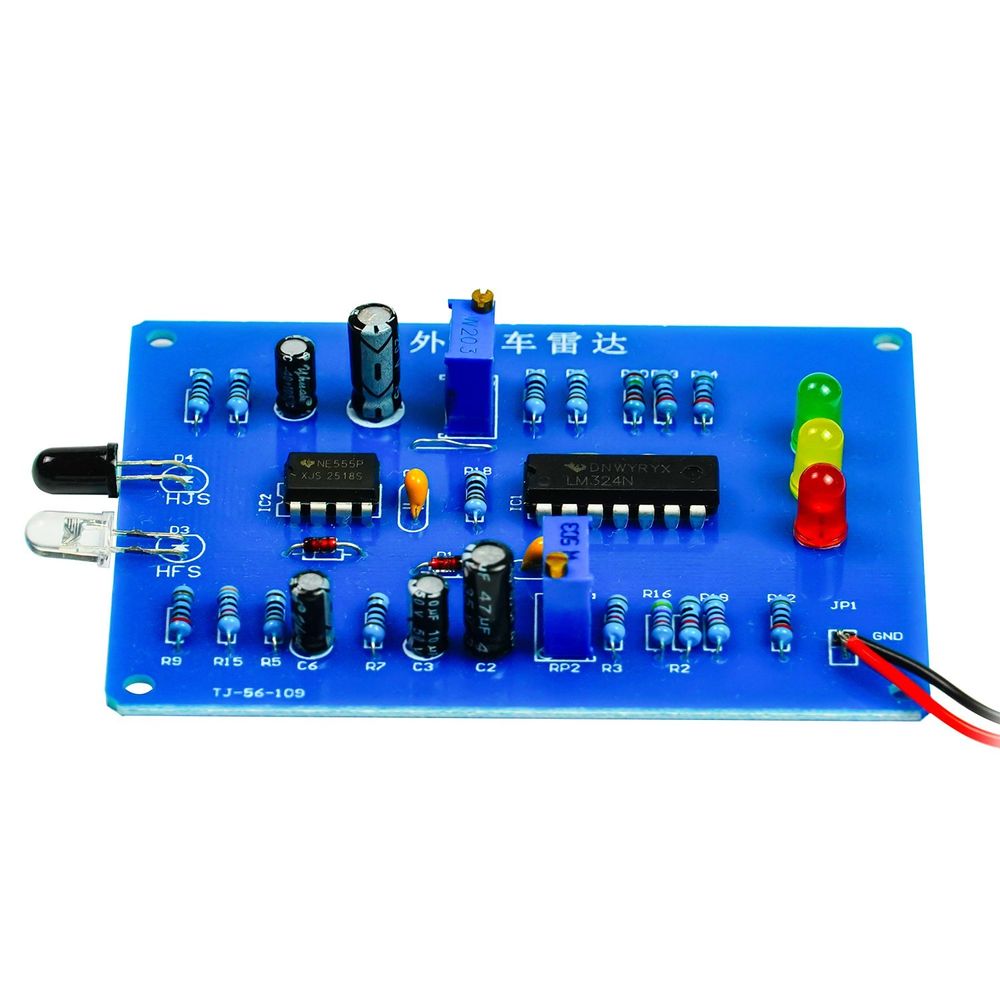

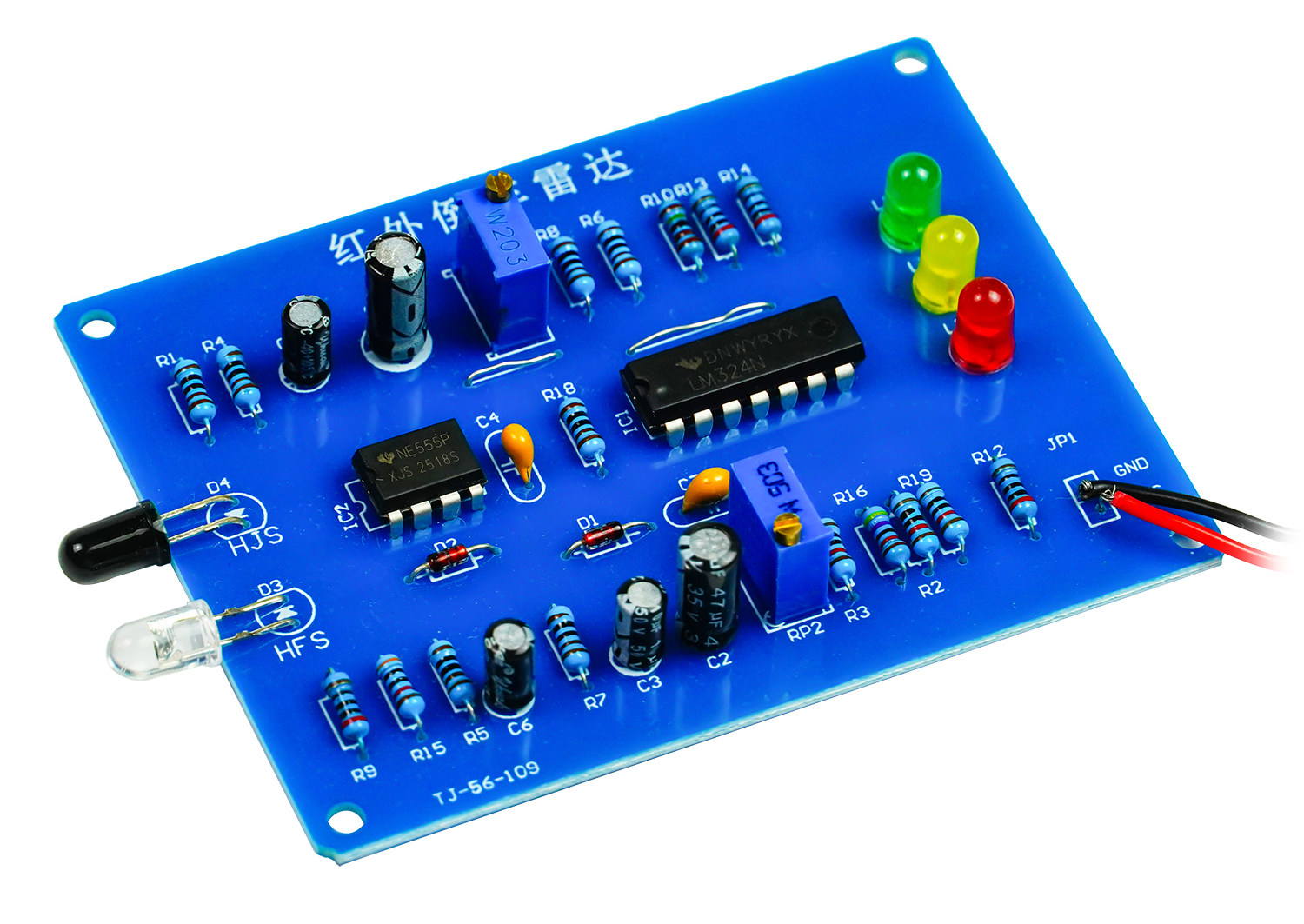

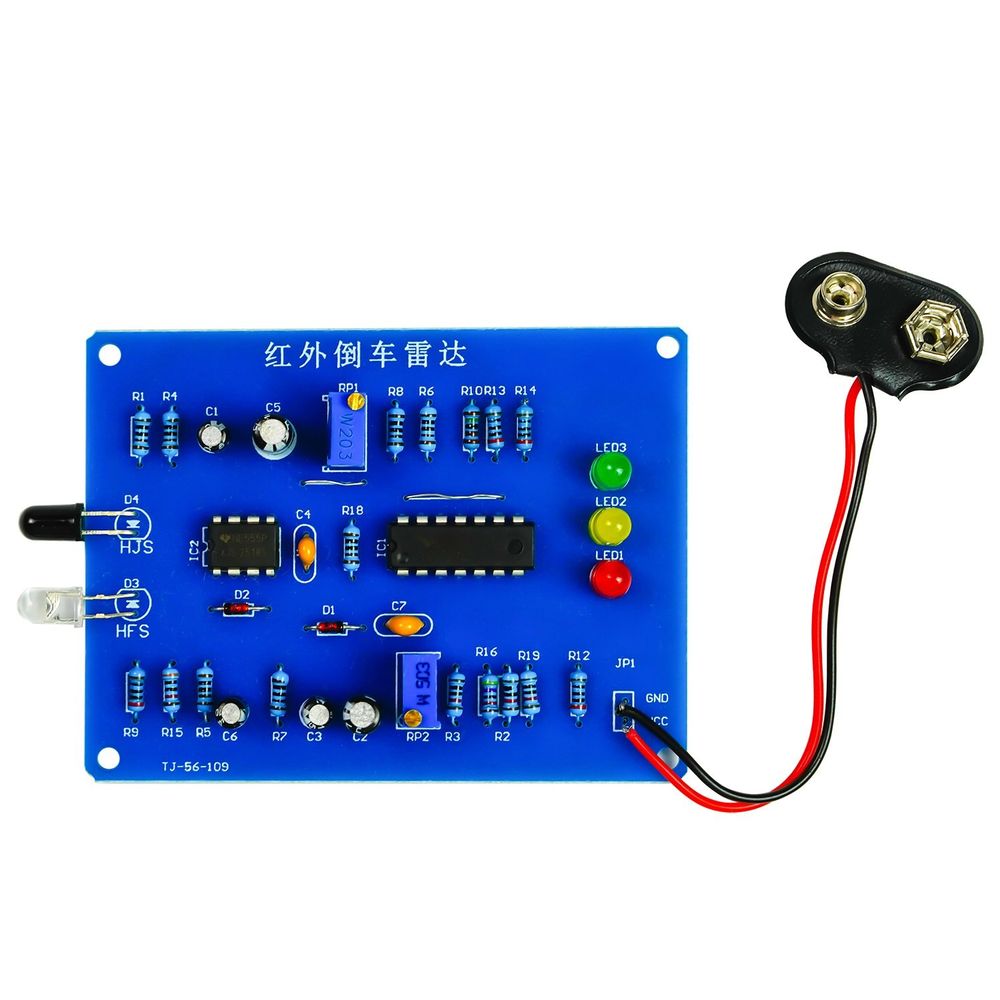

三、装配好的成品图片

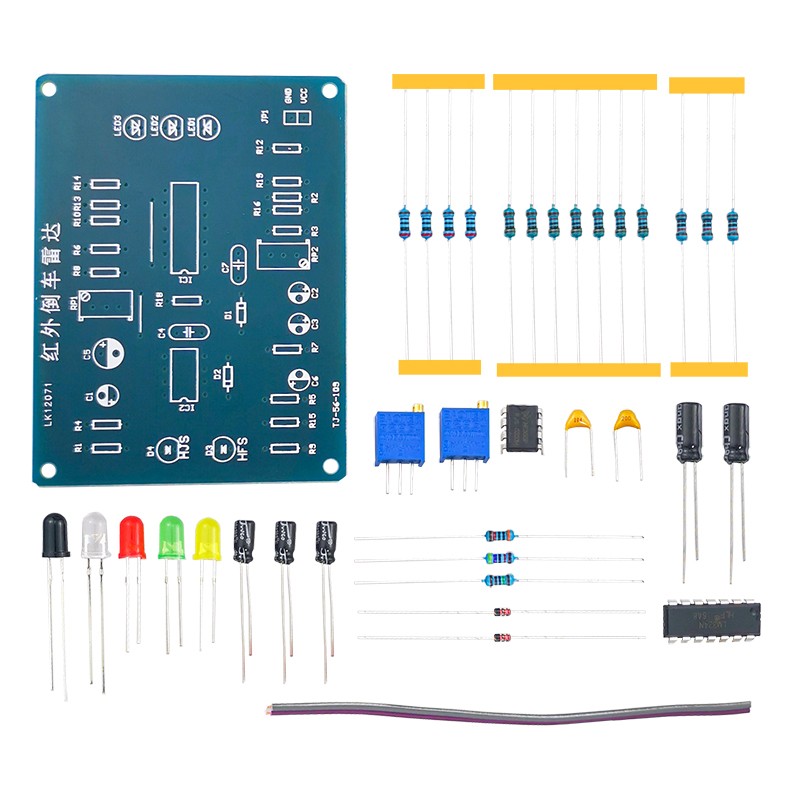

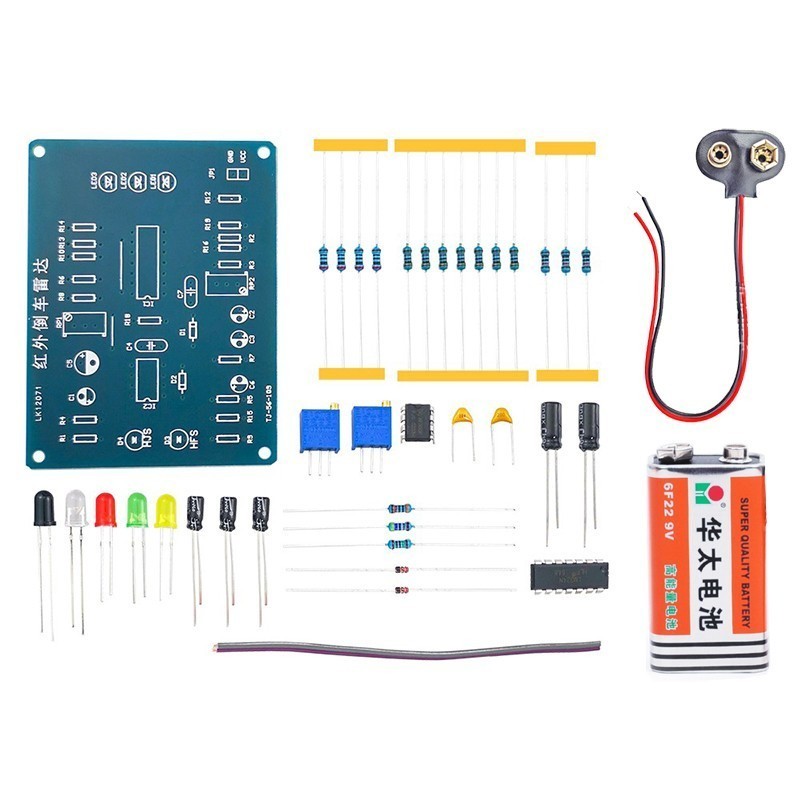

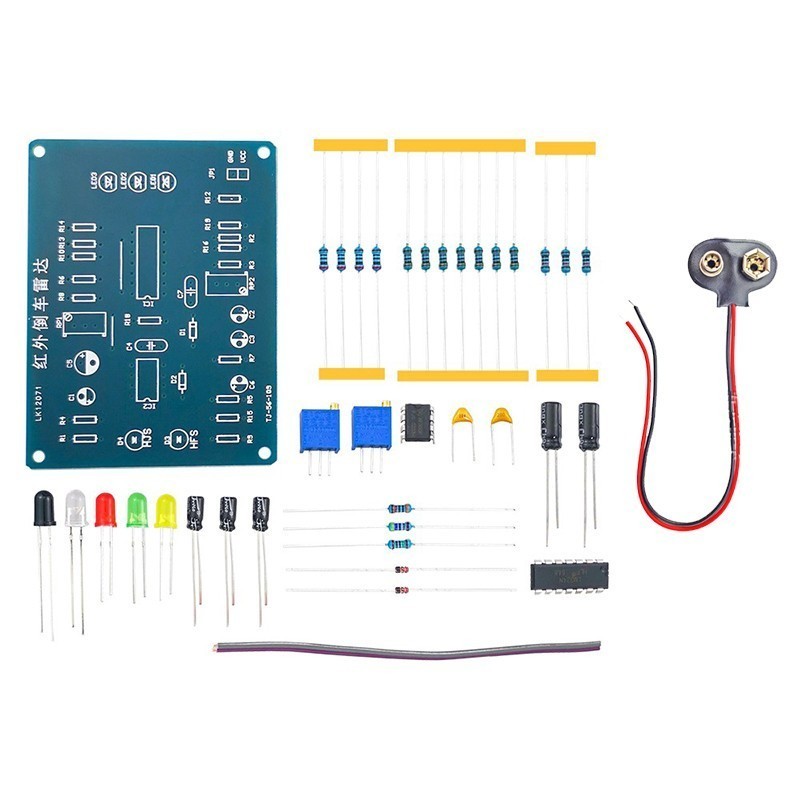

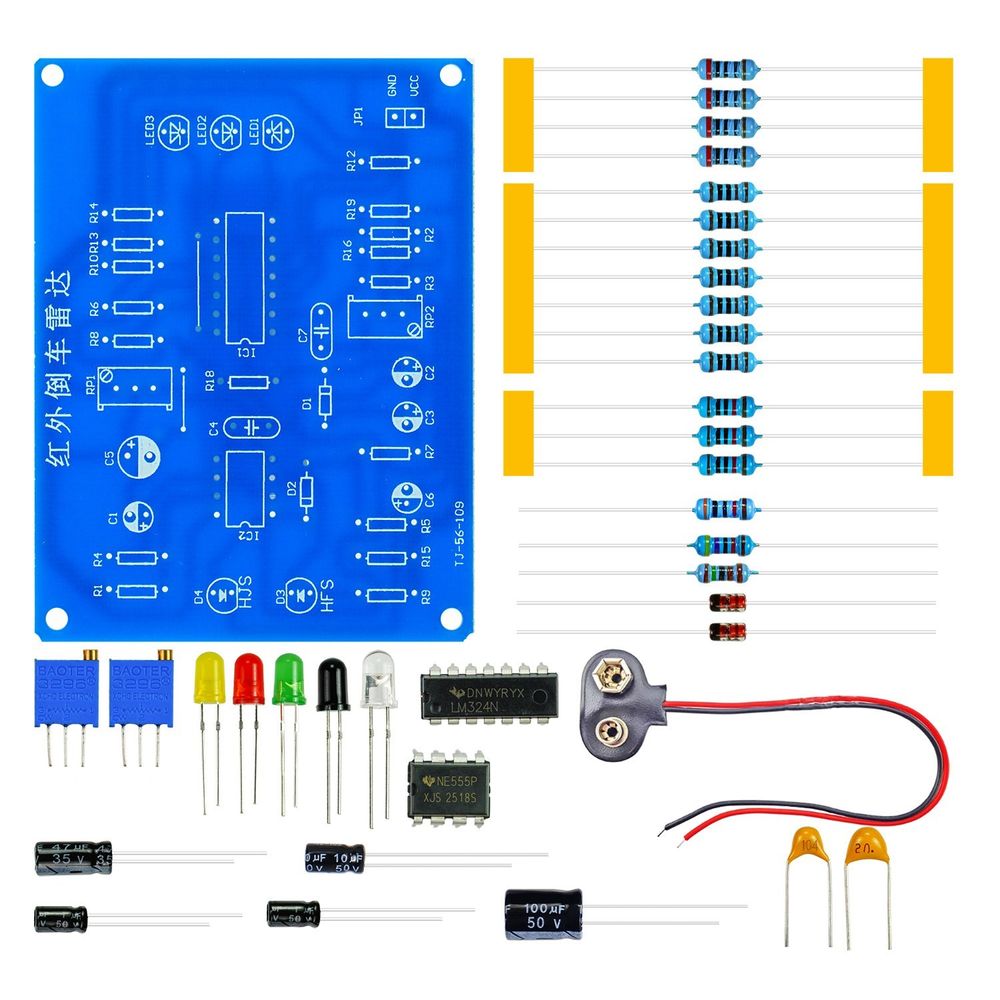

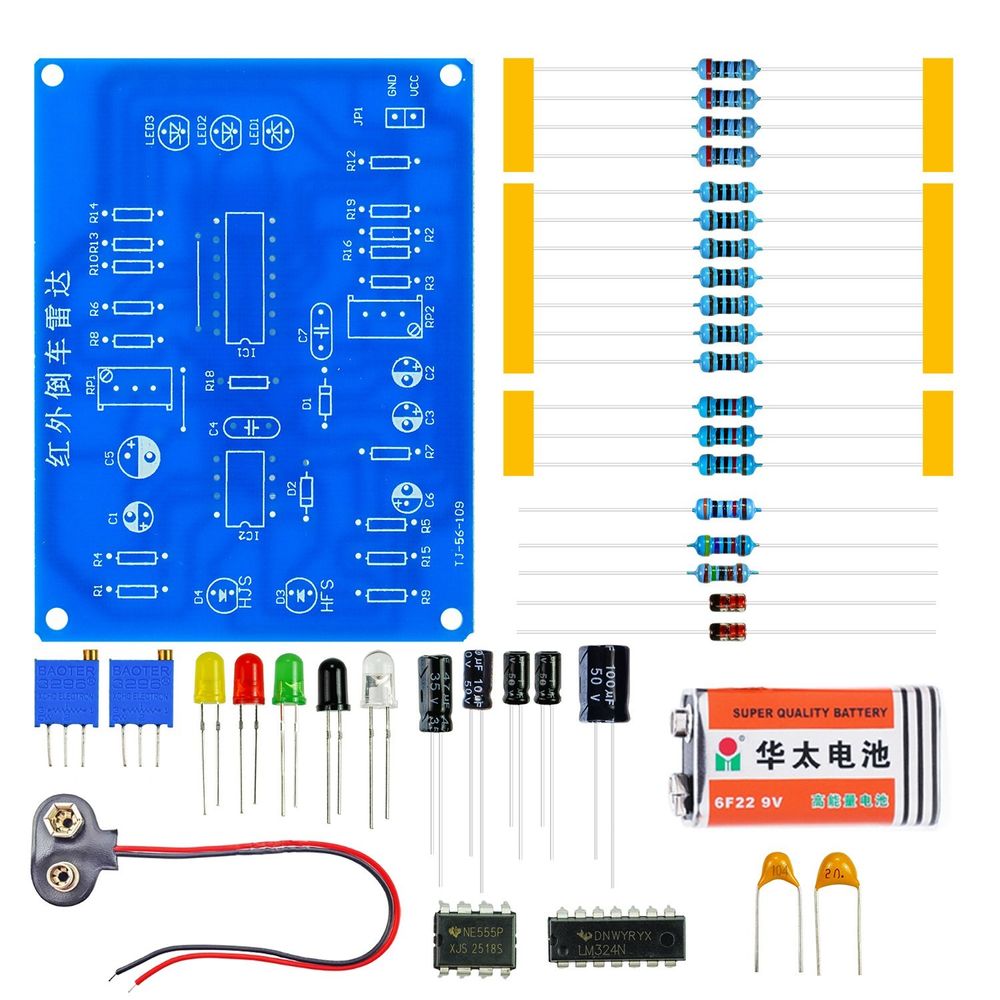

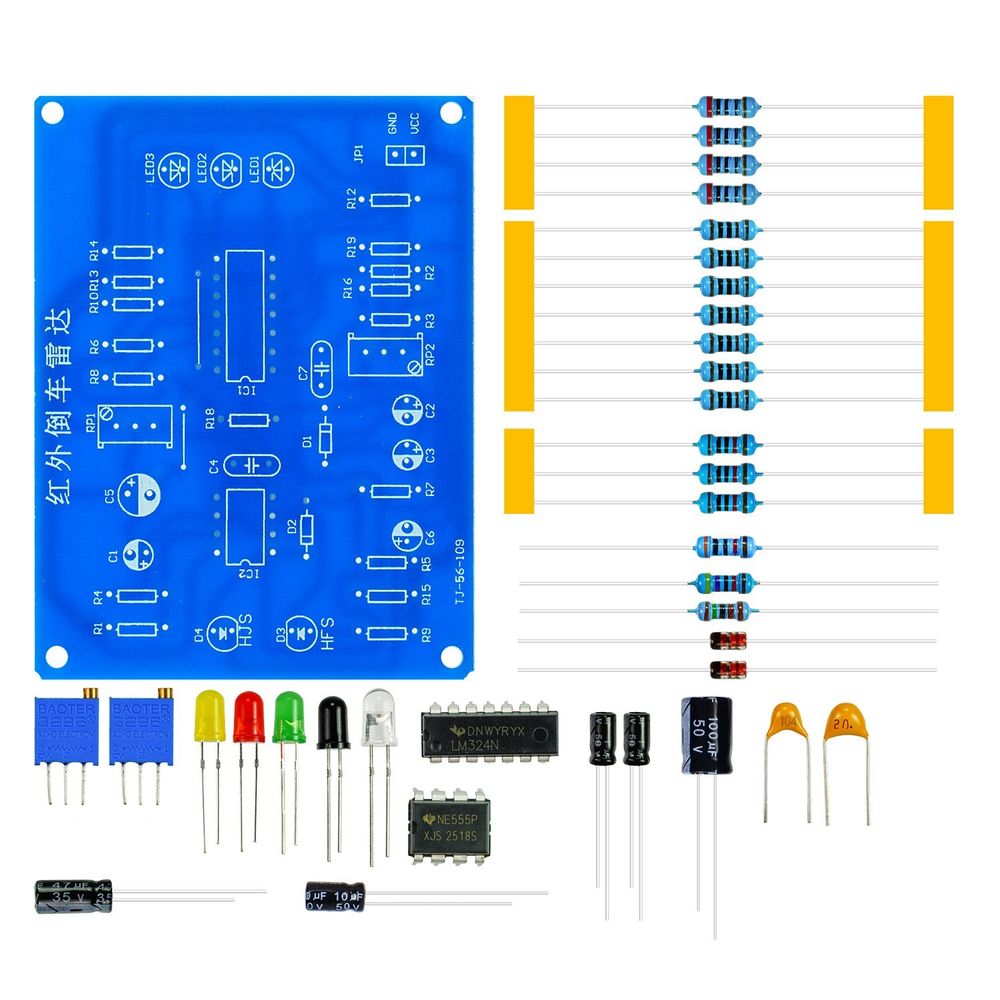

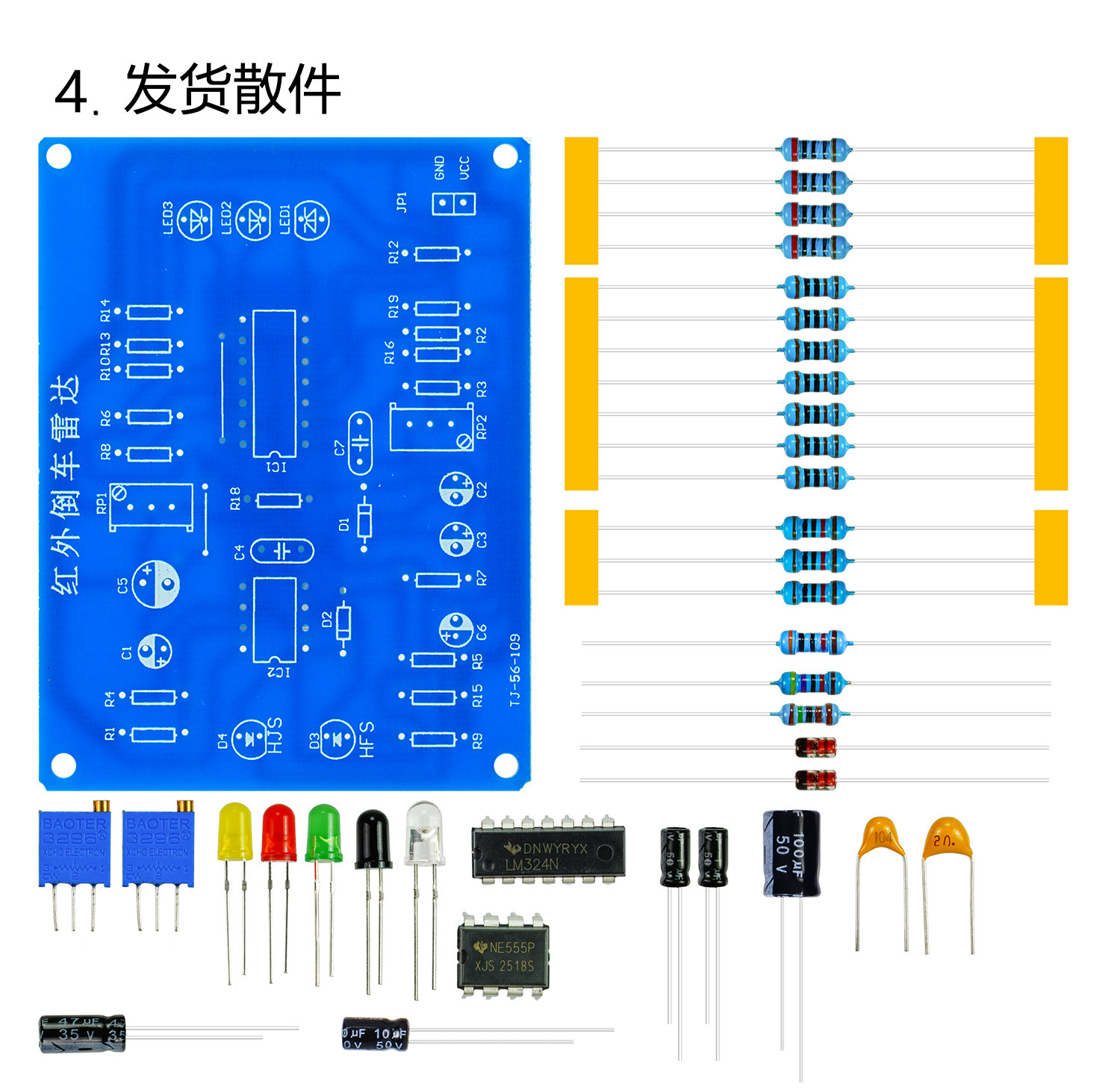

四、全套元件包

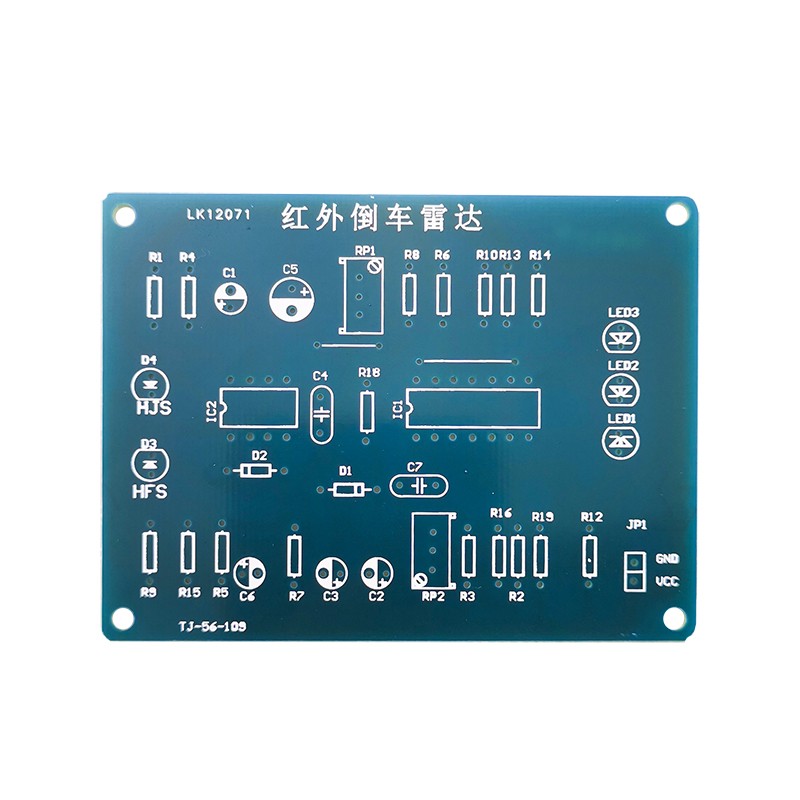

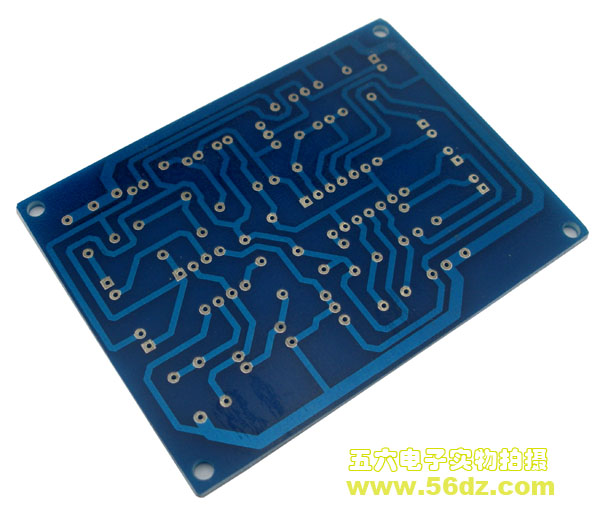

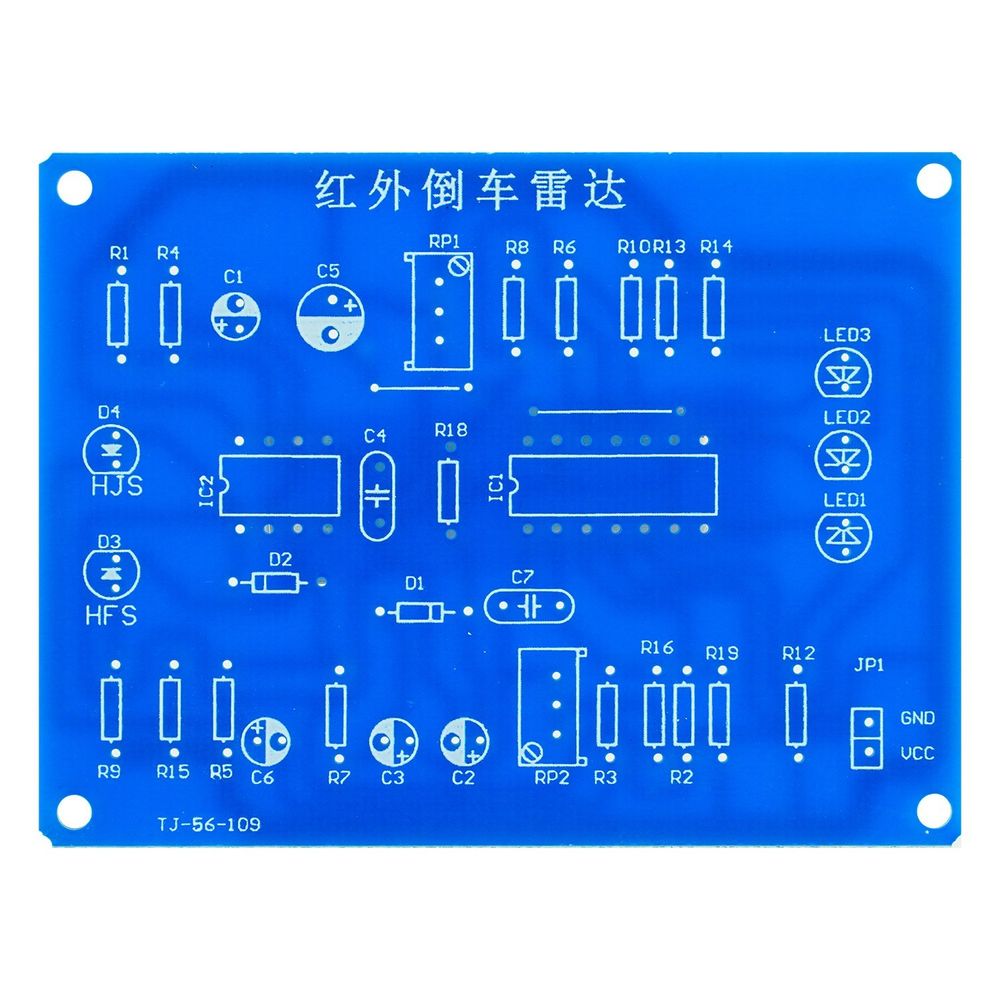

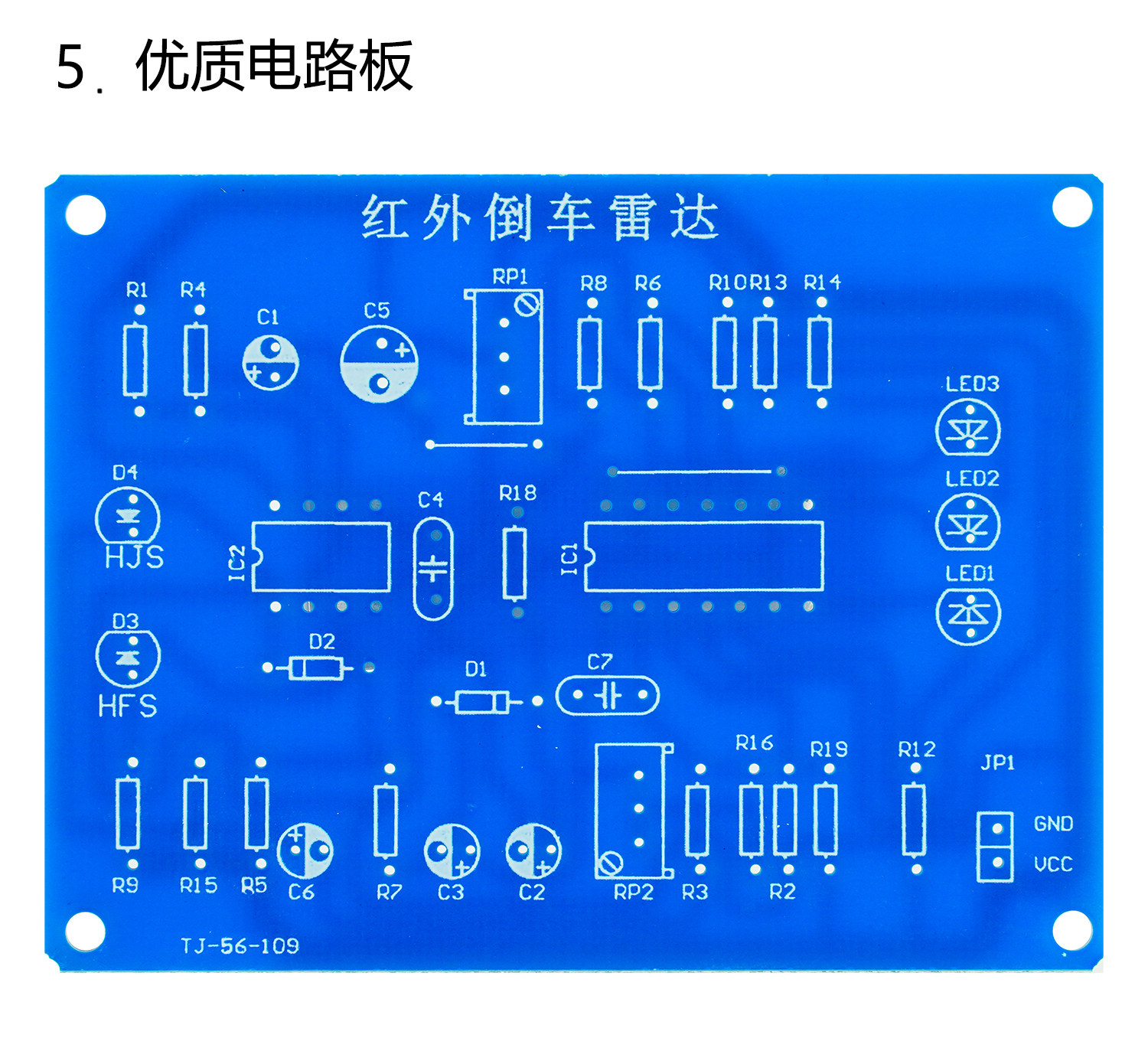

五、**PCB电路板
| 属性 | 参数 |
|---|---|
| 总库存 | 29922 件 |
| 商家编码 | TJ-56-109 |
| 商品重量 | 0 g |
| 每人限购 | 0 件 |
| 包邮政策 | 满38包邮（特殊地区除外） |
| 可否开票 | 可提供开票 |
| 可否保修 | 可提供保修 |
