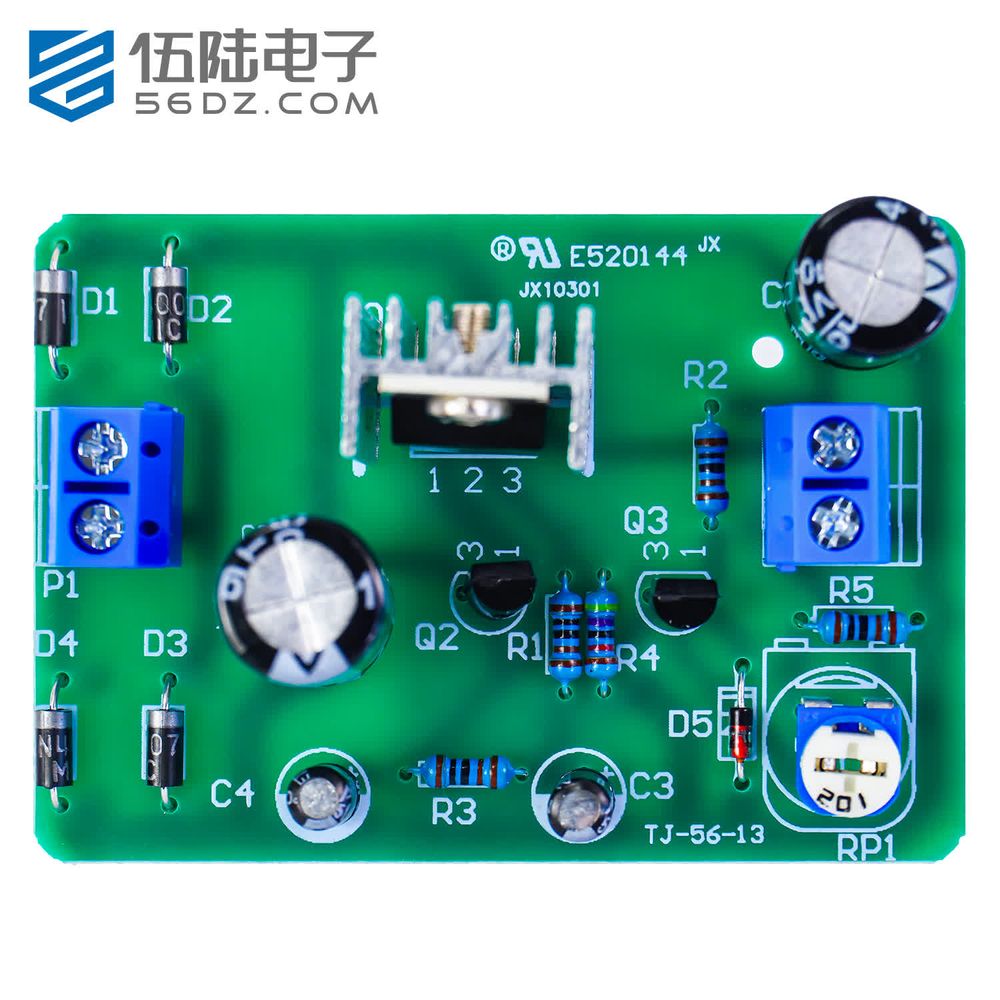

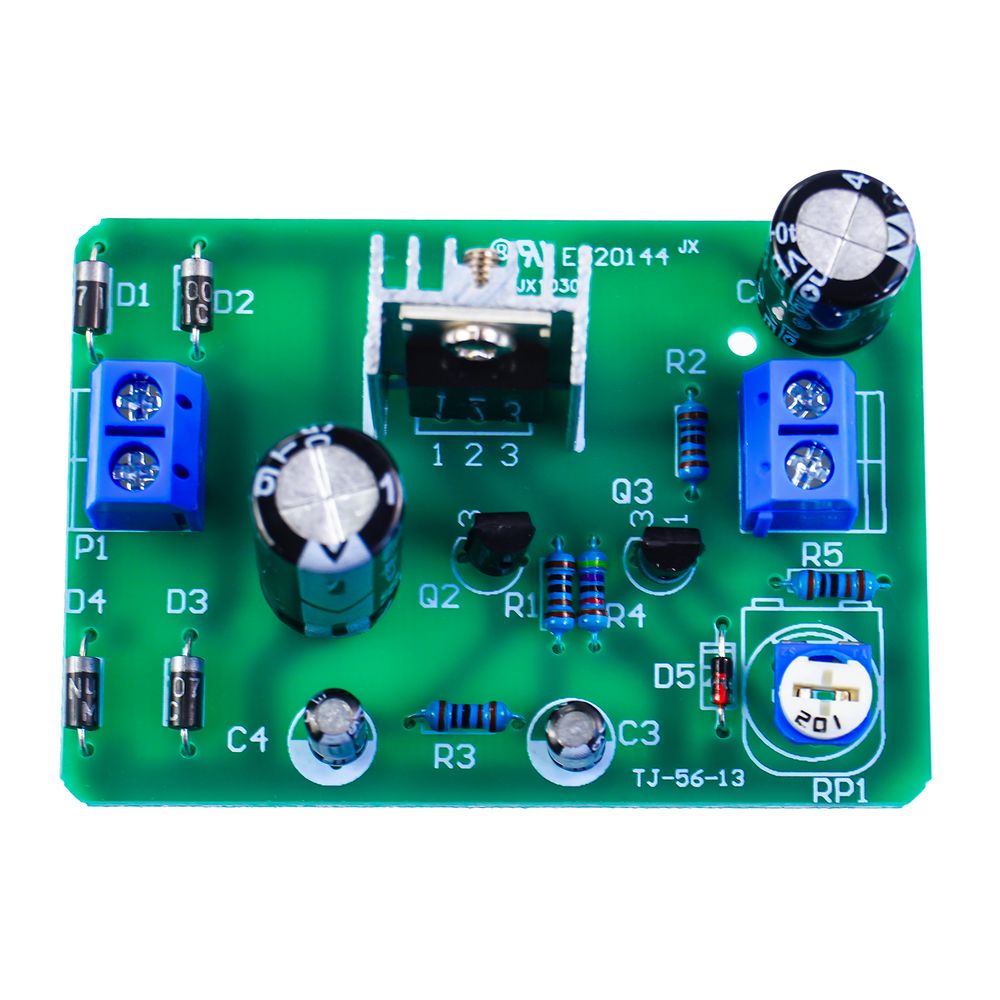

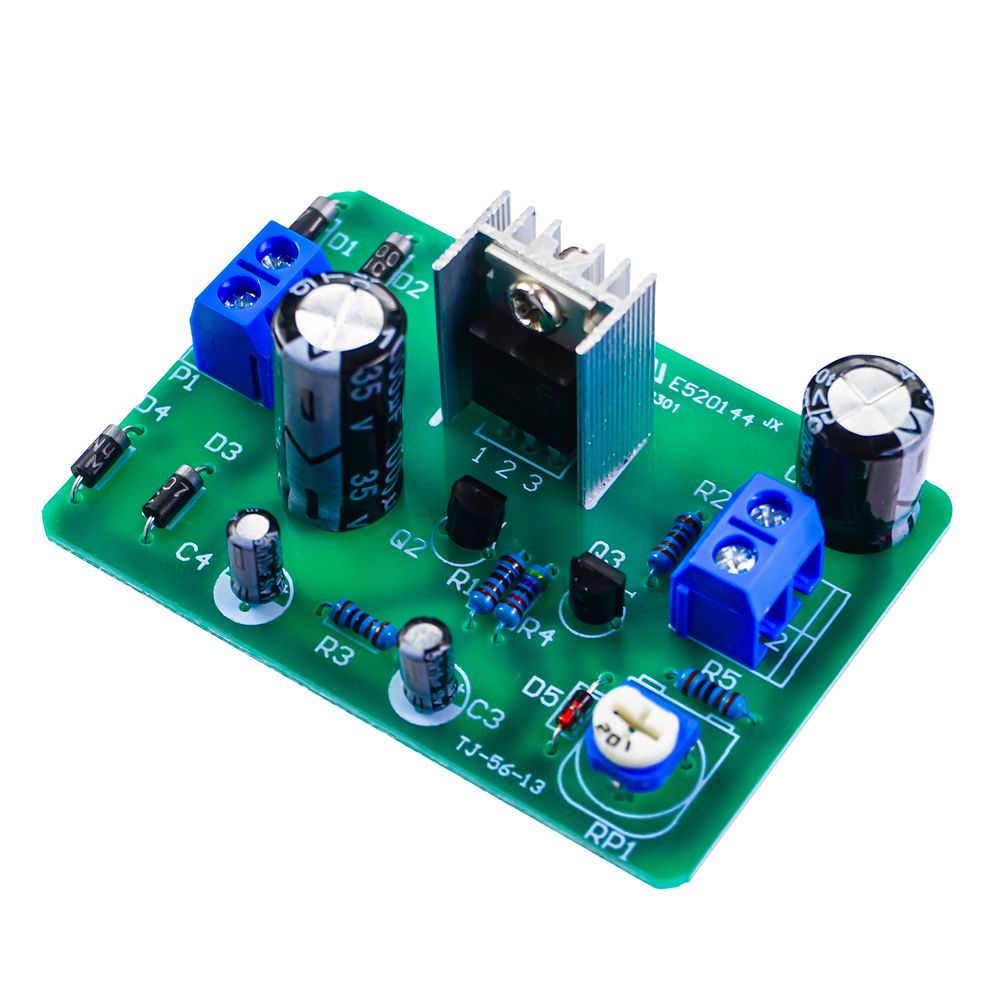

晶体管串联型稳压电源套件电子制作实训教学组装焊接实验DIY套件

¥5.7-19.90

编码： TJ-56-13

有货 29985

折扣时间

套餐：

套件

套件+单12V变压器

套件+单12V变压器+电源线

数量：

典型电路，是《模拟电子技术》学习训练理想套件。

套件应用：

1.中等职业学校电子技术理论与实践一体化教学；

2.大学生、高职学生实验实训，电子工艺课程实训教学；

3.电子爱好者自学实践，研究电路工作原理，熟悉焊接装配工艺。

产品型号：TJ-56-13

本套件提供说明等资料

一、电路说明
Q1、Q2组成复合调整管，Q1是大功率管与负载串联，用于调整输出电压，R1、R2为复合管的偏置电阻，C2、C3用于减小纹波电压，R3为复合管反相穿透电流提供通路，防止温度升高时失控；Q3为比较放大管，它是将稳压电路输出电压的变化量放大送至复合调整管，控制其基极电流，从而控制Q1的导通程度；D5为Q3的发射极提供稳定的基准电压，R4**D5有合适的工作电流，C4为加速电容，用于误差电压滤波；RP1、R5组成输出电压的取样电路，将其变化量的一部分送入Q3基极，调节RP1可调节输出电压的大小。

二、电路参数
输入电压：AC 12-17V
输出电压：DC 8-14V (可调)
输出电流：500mA

三、电路原理图

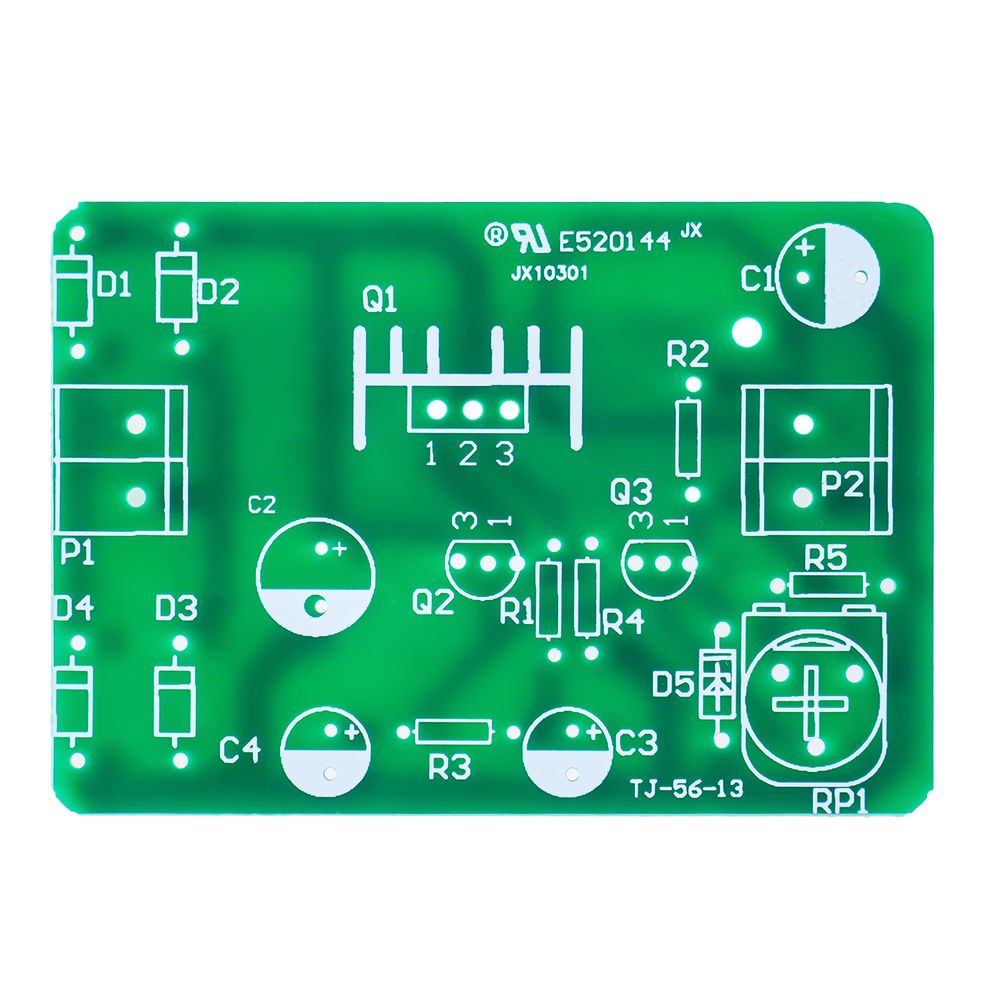

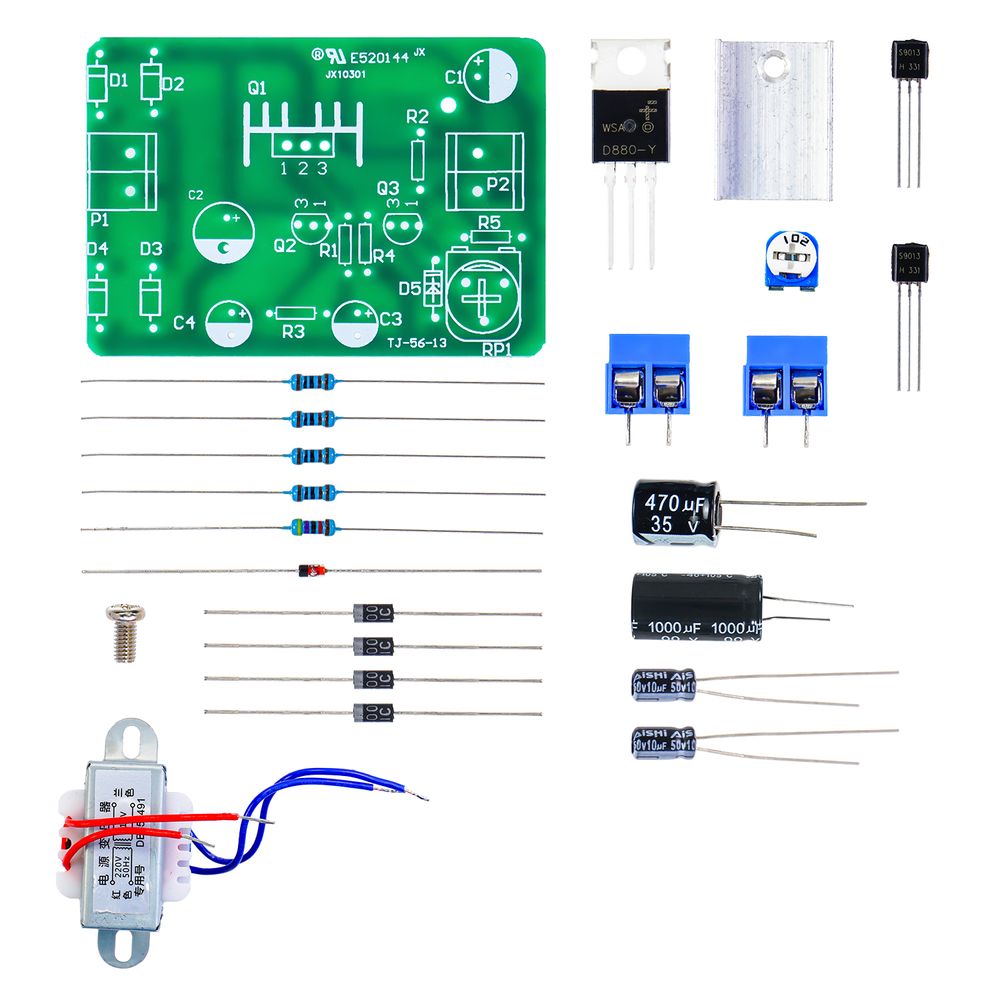

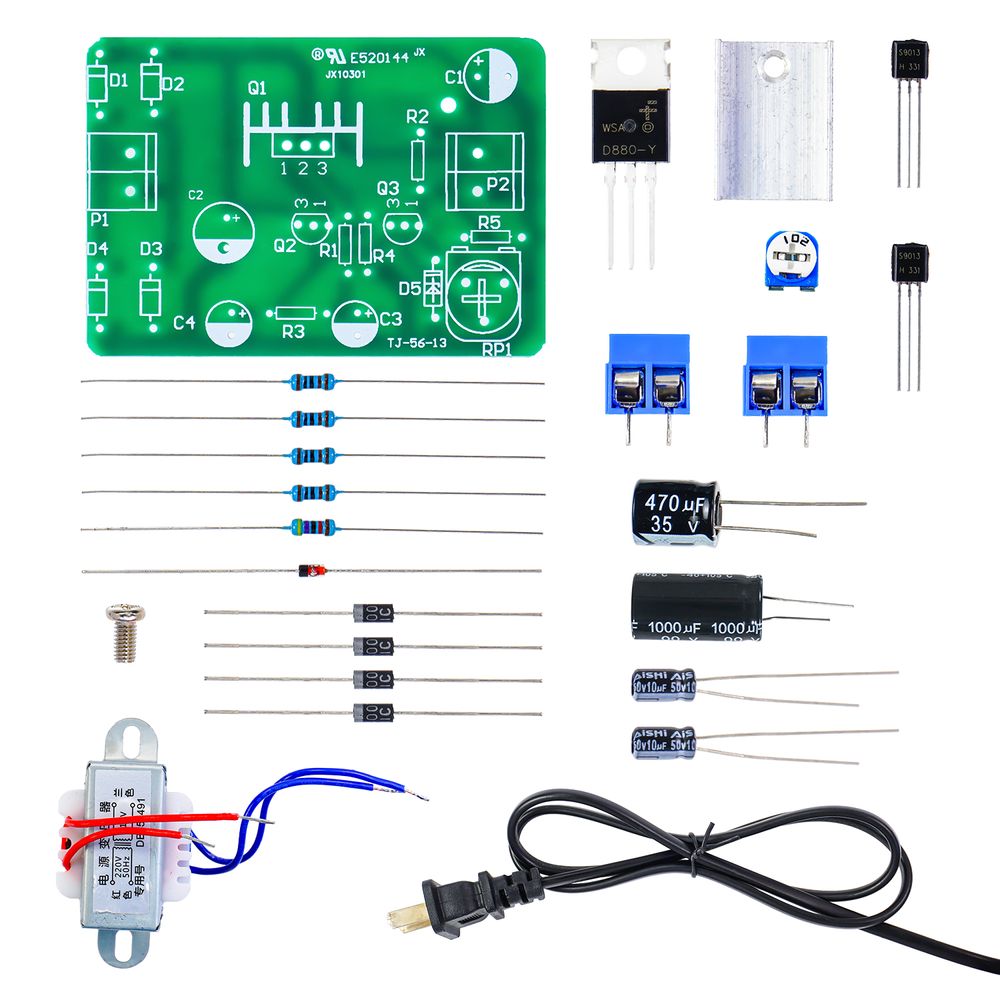

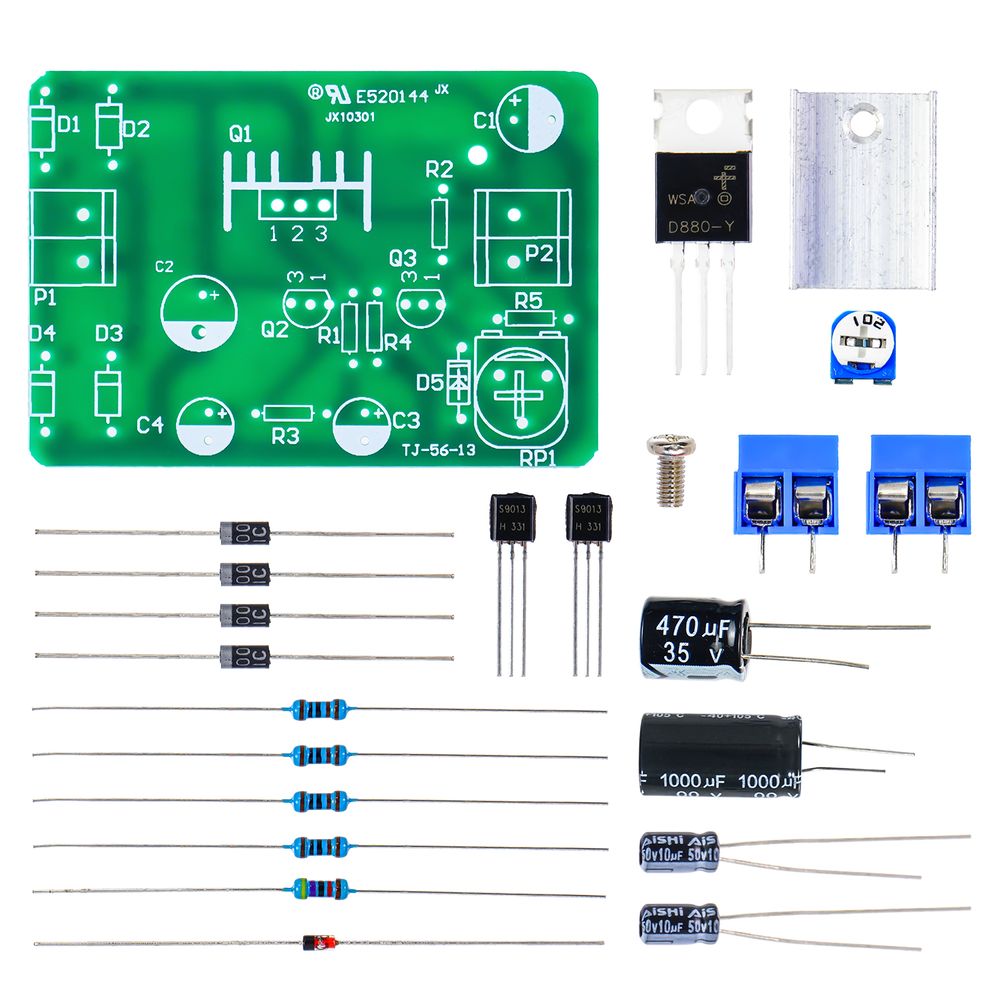

四、发货散件

属性	参数
总库存	29985 件
商家编码	TJ-56-13
商品重量	0 g
每人限购	0 件
包邮政策	满38包邮（特殊地区除外）
可否开票	可提供开票
可否保修	可提供保修
