元器件选择

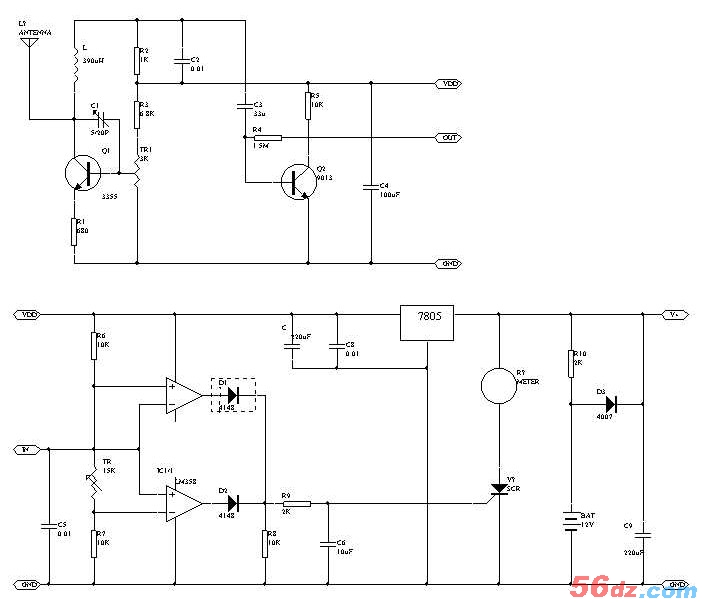

A1、A2均用uA741或LM741、AD741、MC1741、CA741等型通用III型运算放大器,A3用78L12型(12V、100mA)塑封三端固定稳压集成电路。晶体管VTI用C3355、2026型微波三极管;VTZ用9()14或3DG8硅NPN低噪三极管,要求 b>150。VS用小型塑封单向可控硅,如 MCR100-l、BT169、2N6565型等。VD1、VD2用IN4148型硅开关二极管,VD3~VD7用IN4001型硅整流二极管。
天线W用一根直径15mm、长约150mm;的直漆包线或铁丝。高频扼流圈L用IGl3901。H型卧式固定电感器,亦可用0.5mm漆包线在5mm圆柱上绕5匝脱模而制成空心线圈。CI选用品质高的瓷介微调电容器,C2、C5和C8均用CTl型瓷介电容器、C3、C4、C6、C7和C9均用 CDll-25V型电解电容器。RPI用WH7-A型立式微调电位器,RP2采用 WSW型自锁式有机实芯微调电位器。RI~RIO全部用 RTX-1/8W M小型碳膜电阻器。
HA用LQ4688D型语音报警专用电喇叭,亦可参见附录二自制。SB用小型自复位常闭按钮开关,也可用KWX型小微动开关(仅用常闭触点)来代替。SA用小型单刀单掷开关。T用市售220V/15V、5W**成品电源变压器以**长时问轻载运行不发热。F用带机装管座的BGX0.15A保险管。XP用普通交流电二极电源插头。G可用10节普通干电池串联后供电,也可用小型固体蓄电地。
制作与使用
焊接好的微波探头电路板和主机电路板分别装入体积合适的两个绝缘盒内。探头装好后,检查无误,就可接通12V电源进行调试。因一般业余制作者无高频测量仪器,所以**介绍用500型**表调试的方法。首先,测电源电压12V是否稳定。调RP1,同时用**表测VT1发射极与基极对地电压,使发射极电压大于或等于基极电压,这表明VT1已自激振荡了。此时发射极电压在l~1.5V之间。再微调电容C1使VTl集电极电压高于 C3正端 1~2V。然后,将**表拨在直流10V挡,接在OUT端。用手在天线边来回摆动,看**表指针的摆动幅度是否达到+- 4~5V。如幅度太小,应再反复细调RP1和C1,必要时应适当增减天线W长度一试。**后,调整R4,使静态时OUT端电压为6V。
主机一般只要元器件无损,安装正确,不需调试就能工作。 实际使用时,将微波探头安装在需要警戒的地方,如所保护物体上面、现场中央或室内天花板上等,注意探测天线应与地面保持垂直。因微波探头可以探测到近距离的隔墙物体运动,故在特殊情况下,可以安装成隔墙壁监控防盗形式。在室内安放探头时,还要避开吊扇。空调排气口和窗帘等,以免外部气流使扇叶转动。窗帘飘动或使用空调时出现误报警。主机则放置在值班室,其报警喇叭还可用导线引出主机盒,悬挂在传声良好的高处。由于主机的输人阻抗很高,为防止外界杂波干扰,微波探头与主机之间的连线要选用双芯屏蔽线,而不宜用普通导线连接.
