贴片的焊接教程

贴片的焊接教程

进行贴片焊接有效的方式是拖焊,如果熟悉了拖焊,你基本可以使用一把烙铁+松香完成所有贴片的焊接

在焊接前我们特别提到工具:

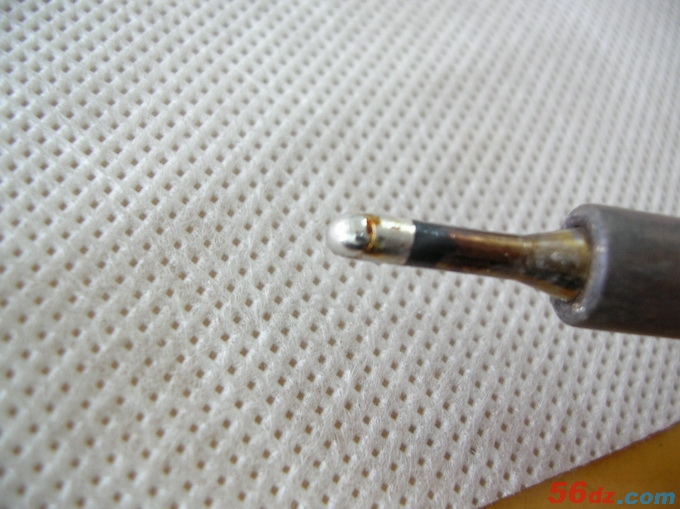

最好使用斜口的扁头烙铁,考虑到以后实际焊接有防静电的要求,建议使用焊台!

言归正传:

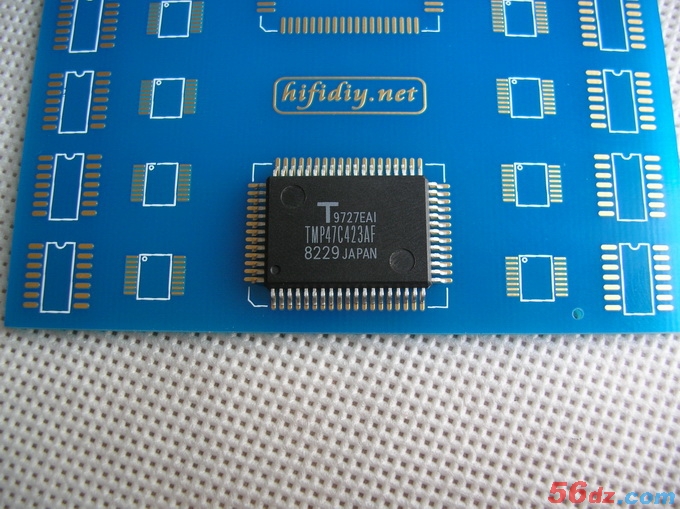

首先把IC平放在焊盘上!

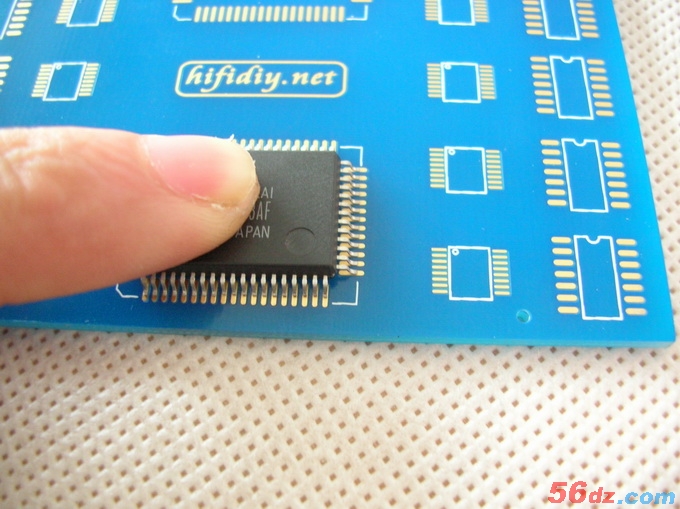

对准后用手压住!

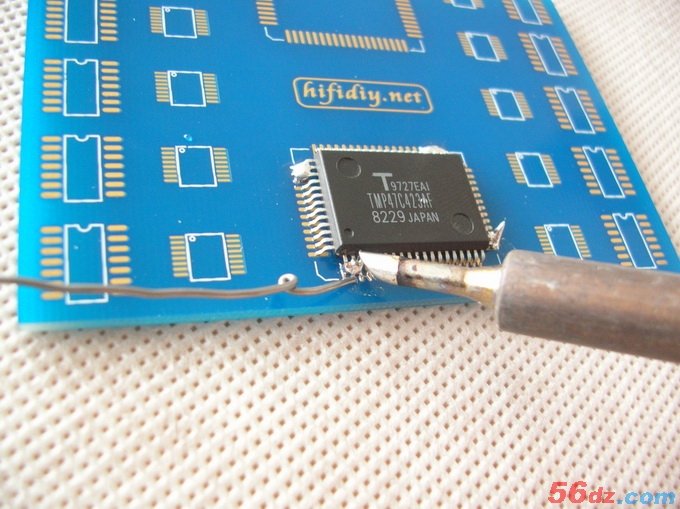

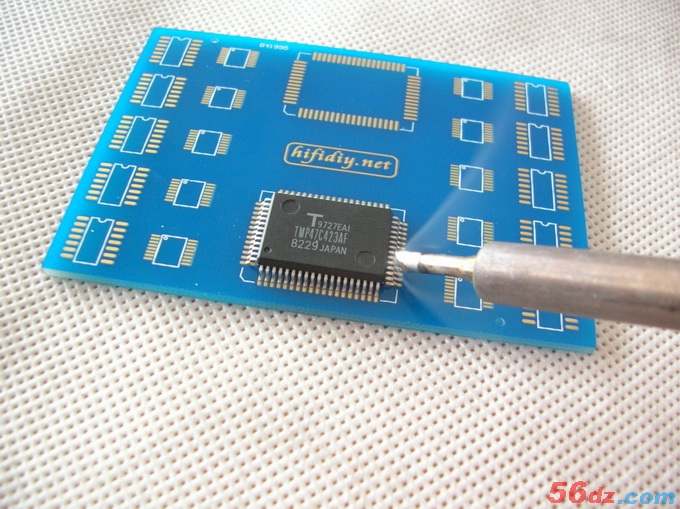

然后使用融化的焊丝随意焊接IC的数个脚来固定IC!

[page]

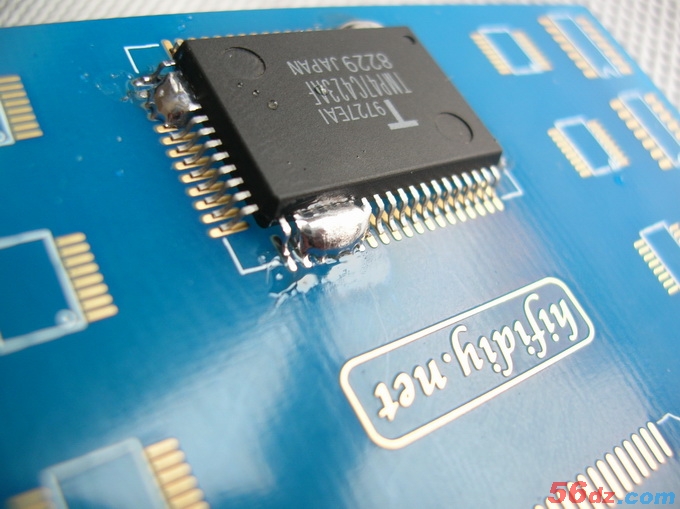

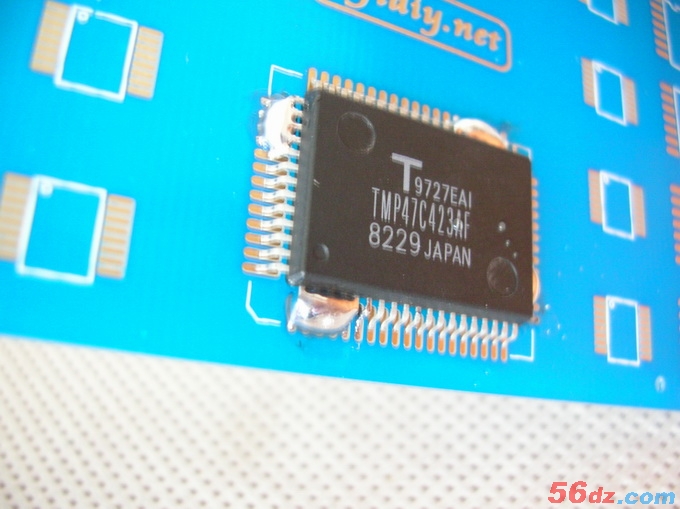

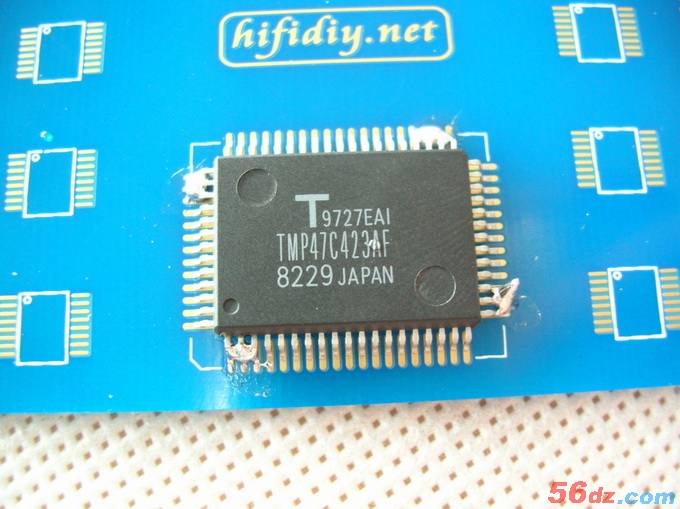

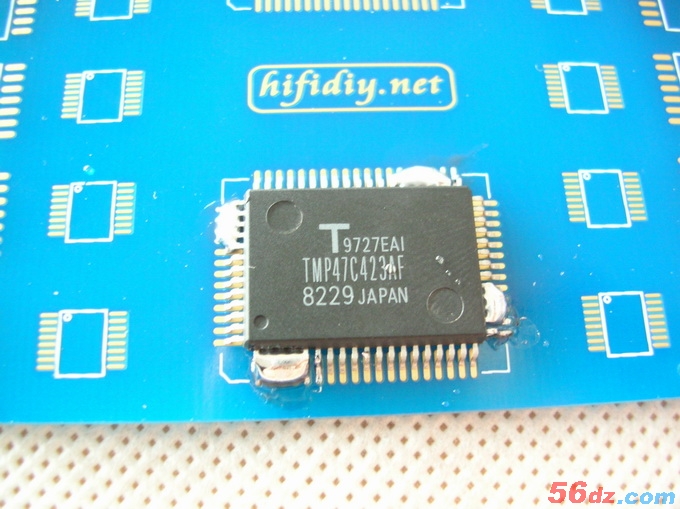

四面全部用融化的焊丝固定好!

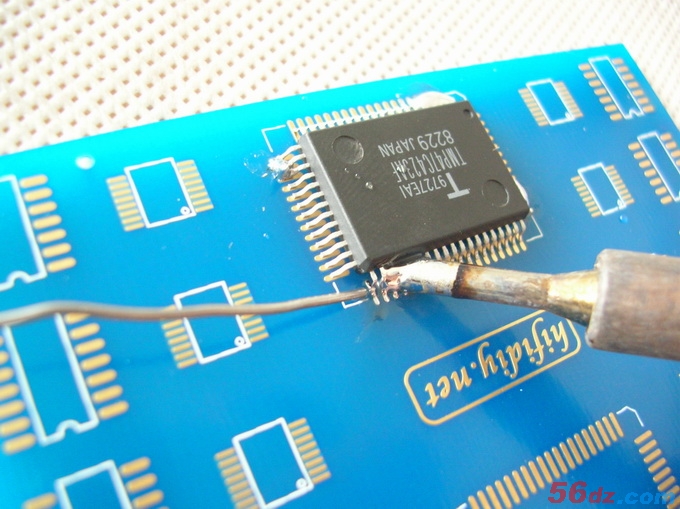

固定好后在IC脚的头部均匀的上焊丝!

四周全部上焊丝!

接下来就是拖焊的重点来啦!把PCB斜放45度,可以想象一下IC脚上的焊丝在融化的情况下可以顺势往下流动!




[page]

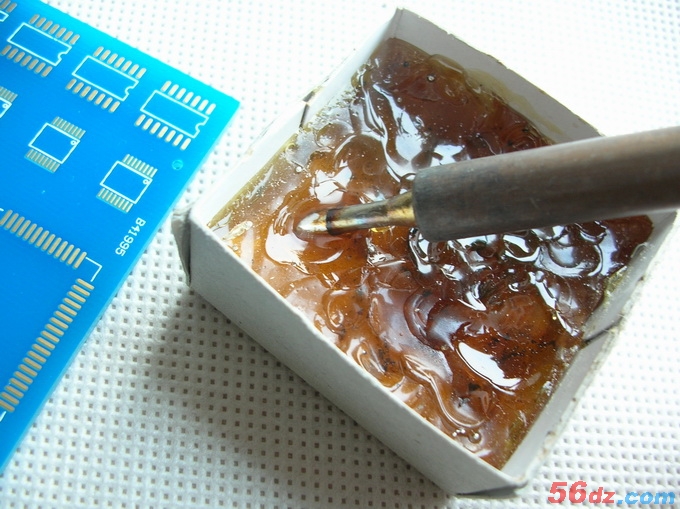

把烙铁头放入松香中,甩掉烙铁头部多余的焊锡!

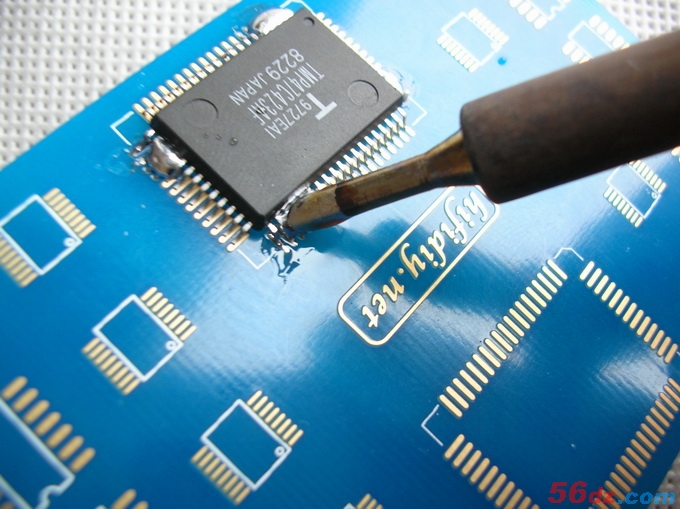

把粘有松香的烙铁头迅速放到斜着的PCB头部的焊锡部分!

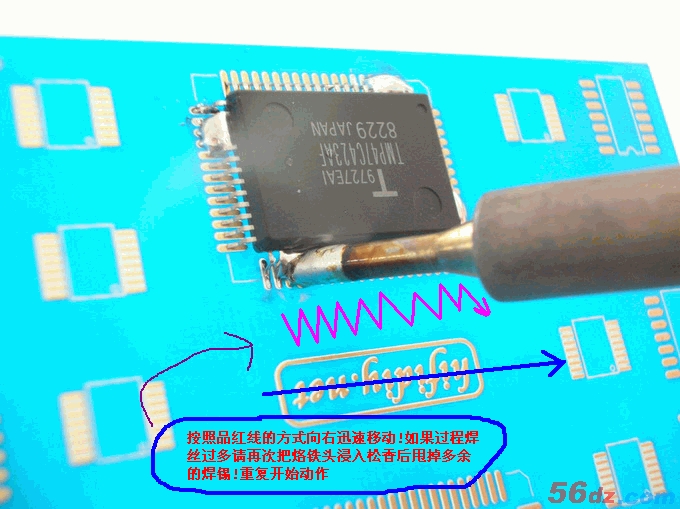

接下来的动作将是整个拖焊的核心:使烙铁按照以下方式运动!


[page]

重复以上的动作后达到以下的效果!

四面使用同样的方法!

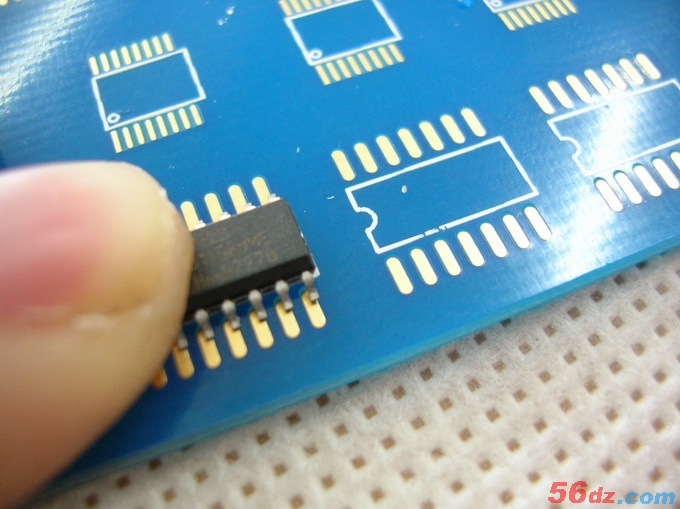

固定贴片!

粘上焊锡

固定IC脚



[page]

拖焊!

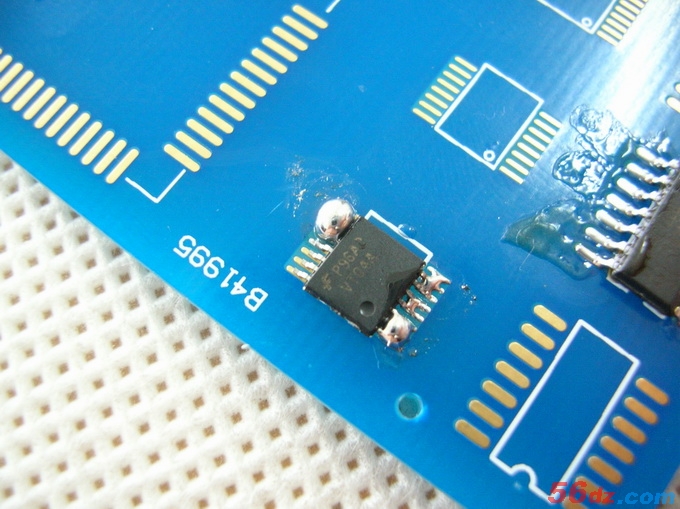

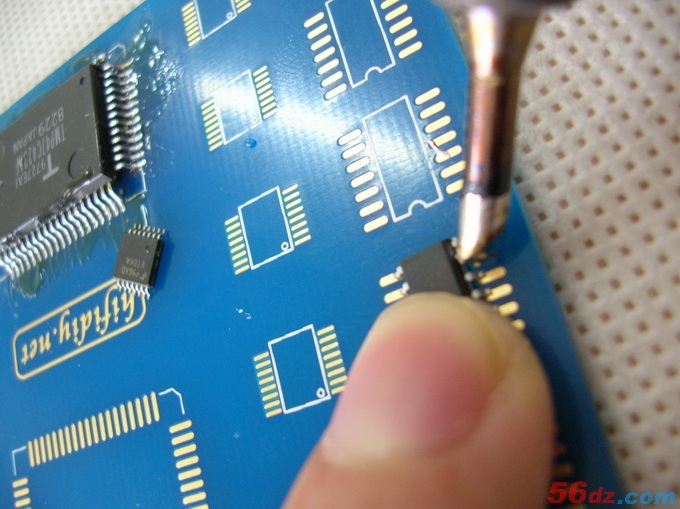

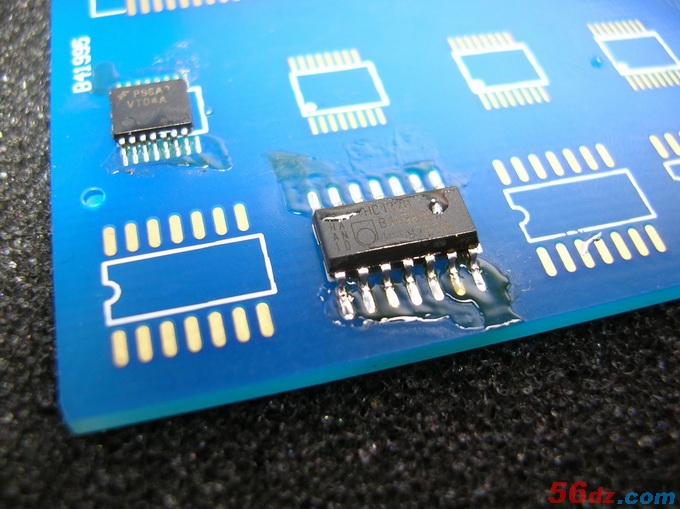

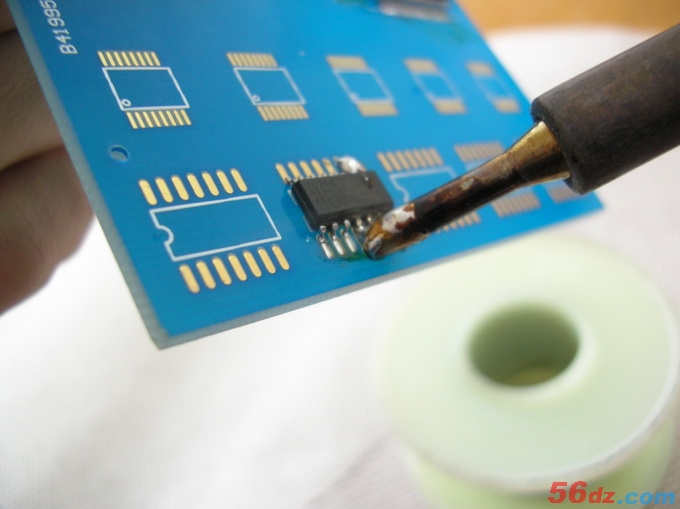

SSOP的操作!

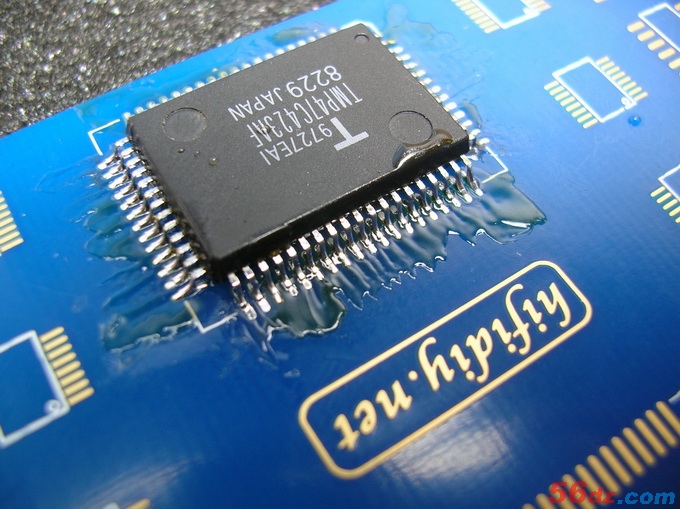

焊接完成后的效果!

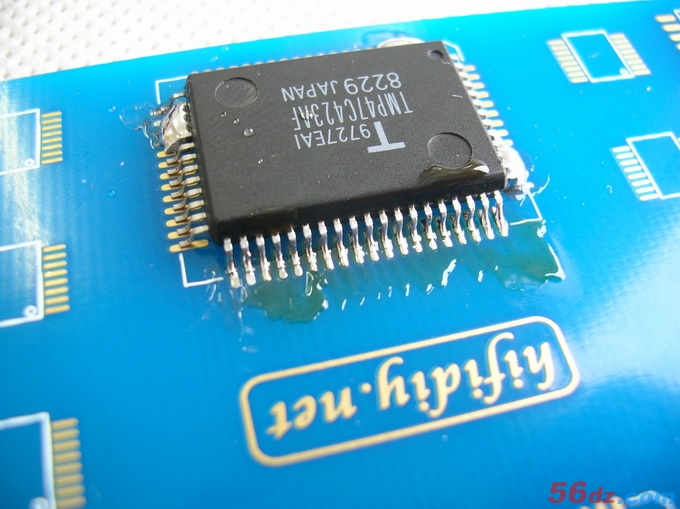

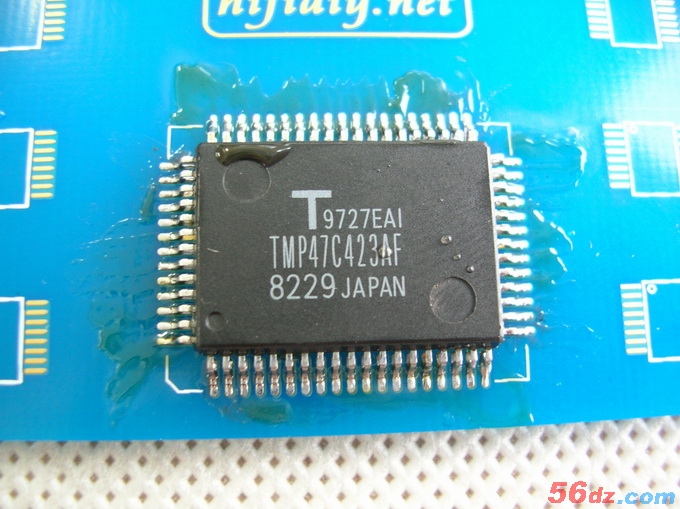

表面很多松香!

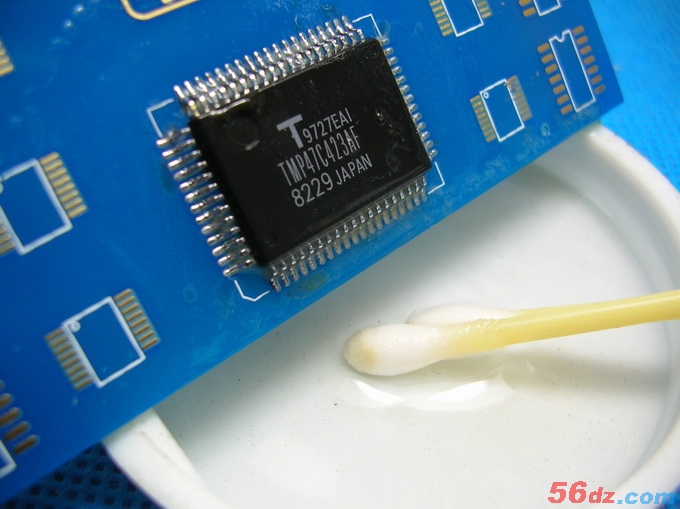

用酒精清洗!

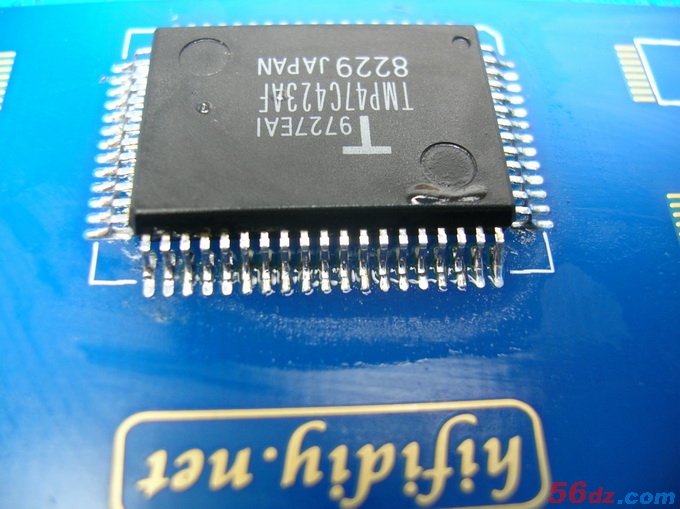

最终的效果!
