半双工对讲机实验套件制作教程

半双工对讲机实验套件制作教程

   本对讲机是一款专用的对讲机,发射频率是49.8MHz,2套对讲机构成一对,使用时用9V叠层电池。电路简洁,整机制作比较容易,装配成功率高,具有遥控距离远(达100米以上),声音大,音质好等优点。
    本套件采用DIP插件,电路板较紧凑,要求制作者细心、认真。本套件是无线电爱好者学习的理想实验套件。
    一、 电路原理及装配说明
    1、电路原理
         图一  电路原理图

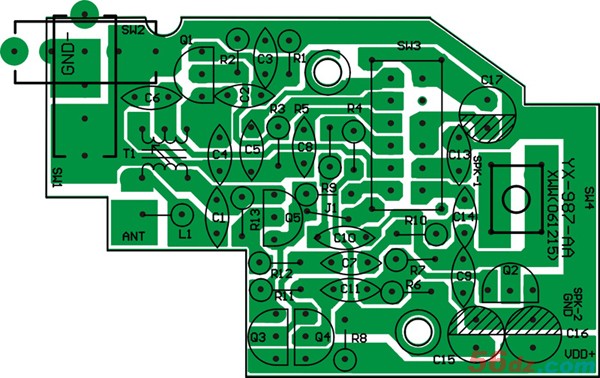

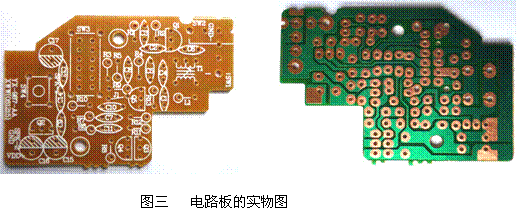

    图二  印刷电路图


    2、焊接与安装、测试与调整
    拿到套件后,首先认真阅读说明书,把所有的元气件放到一个容器中,电阻器、电容器等器件很小,要认真识别参数,防止丢失。用手拿电路板时请拿边,不要拿面,防止因手的灰尘使电路板氧化。
    所有的器件以立式插装,较紧贴电路板,不要掉的过高。电解电容器、三极管插装时注意极性。焊接好的器件不要折断了,就立式放置。电路板上跳线J1用焊接电阻后剪下的金属线代替,还需一金属线把拨动开关的上端与电路板上(SW1)处连接起来。套件中6条导线,分别是按如下连接方式接入电路中:
     120毫米长的导线:电池负极到电路板(GND—)处;
     100毫米长的导线:电池正极到电路板(VDD+)处;
     2根80毫米长的导线:扬声器的两端到电路板(SPK2)处;
     2根50毫米长的导线:一根是天线接线耳到L1的一端;一根是拨动开关中间端到电路板(SW2)处。
     把天线黑色套管旋转装到弹簧天线上,用螺丝将接线耳与弹簧天线固定在塑料前壳中,并焊接导线与电路板上L1处。
     2套套件焊接完后,认真检查无错误后,可接入9V叠层电池,旋转拨动开关纽,可以使电路通电工作,不按到复位按纽,电路处于“接收”状态,扬声器起“电”转化为“声”的作用,可以听到“丝丝”的声音;把另外一套的复位按纽按下,使其工作在“发信”状态,这时扬声器起“声”转化为“电”的作用,把2套的对讲机的天线平行靠近,用无感起子轻轻微调可调电感T1的磁芯,使接收机的“嘟嘟”啸叫声最大,即两者的发射、接收频率一致。然后,2套互换按同样的方式微调可调电感T1的磁芯,保证两者的发射、接收频率一致。这样的过程要相互微调几次(包括拉开距离调试),保证2套之间对讲距离最远,声音最清晰。
 调试成功后,装好“拨动开关塑料旋钮”和“复位开关塑料钮”,用2颗螺丝固定电路板于前壳中,清理好导线,用5颗螺丝将前、后盖固定。
     使用时,打开电池盒盖,装上9V电池,旋转拨动开关纽,可以让电路通电工作,平时电路是处于“接收”状态,按下复位按纽,电路处于“发信”状态。
     如果安装后,通电没有“丝丝”的声音,请认真检查电源线、扬声器线、元气件等有没有错焊、短路等故障,检查一定要细心。

    二、 制作过程

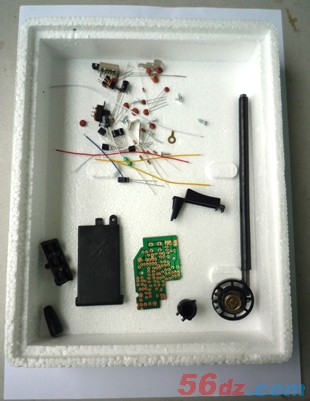

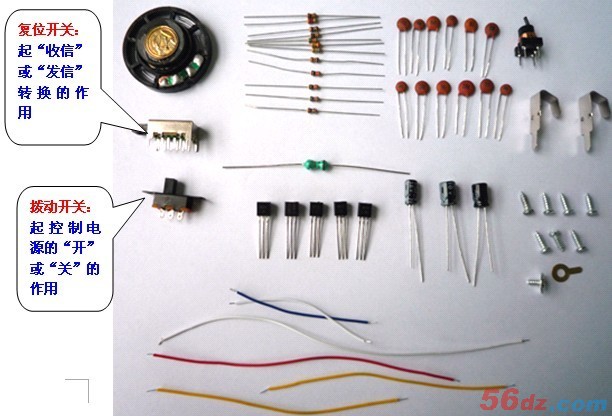

    1、全套散件图

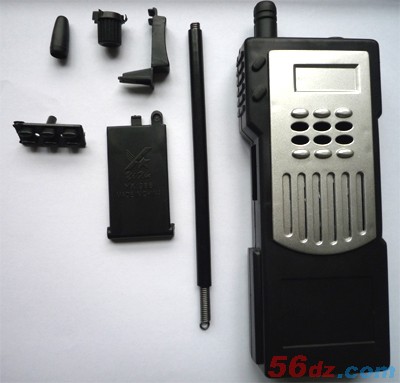

     全套塑料件

    2、制作时把所有的元气件置入容器中,防止丢失

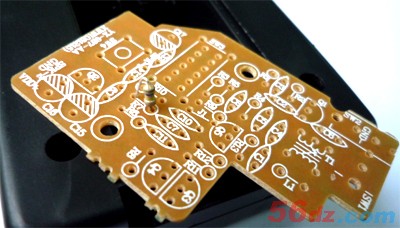

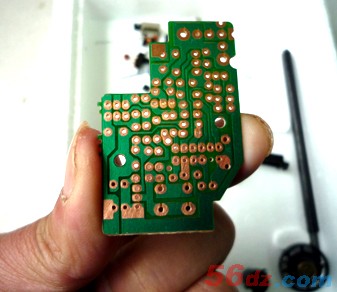

    3、安装过程中,操作者手拿电路板时,请拿边,不要拿面,防止氧化电路板



    4、焊接电阻器(共12只)
      R1:10Ω  R2:5.6KΩ  R3:5.6KΩ   R4:10KΩ  R5:10KΩ  R6:10KΩ  R7:560KΩ     R8:1KΩ  R9:10Ω   R11:330KΩ  R12:220Ω  R13:1KΩ


    电阻器的立式插装



    12只电阻器插装后的示意图(元件面)

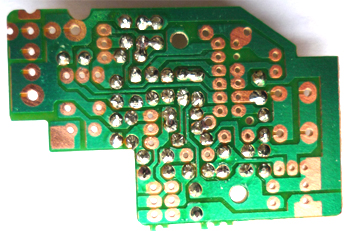

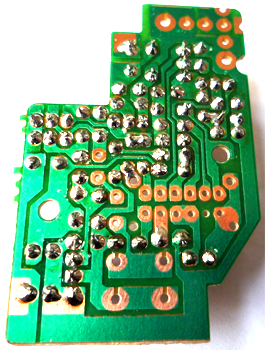

    12只电阻器焊接后的示意图(覆铜面)

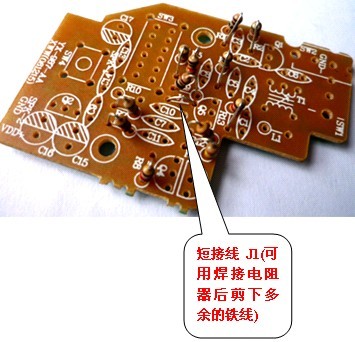

    5、焊接短接线J1

    6、焊接瓷片电容器(共12只)
C1:50P    C2: 50P   C3:82P    C4:35P   C5:502   C6:502   C8:15P   C9:403   C10:403  C11:403   C13:403  C14:104

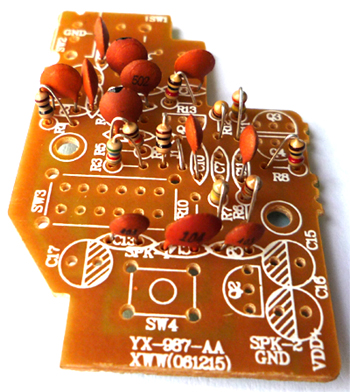

    12只瓷片电容器焊接后的示意图(元件面、覆铜面)

[page]

 7、焊接电解电容器(共3只)
     C15、100μF     C16:100μF     C17:47μF

    3只电解电容器插装后的示意图(元件面)

a
    3只电解电容器焊接后的示意图(覆铜面)

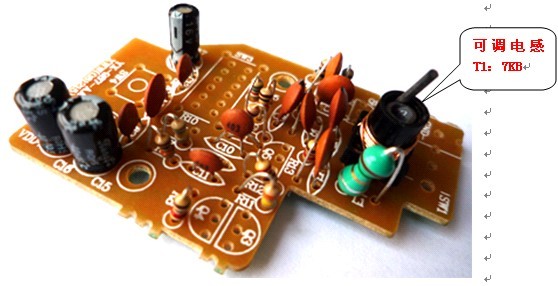

    8、焊接可调电感和固定电感(各1只)
    T1:7KB     L1:1.5 μH

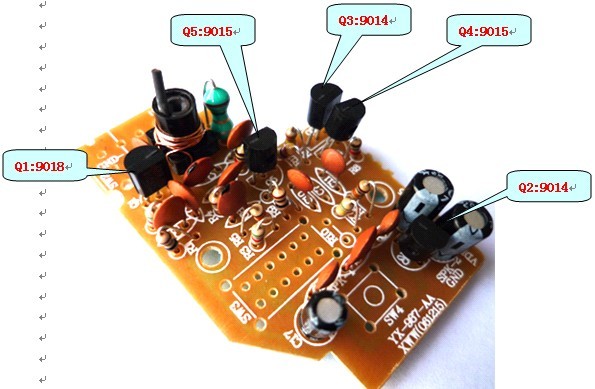

    9、焊接三极管(共5只)
    Q1:9018  Q2:9014  Q3:9014  Q4:9015   Q5:9015

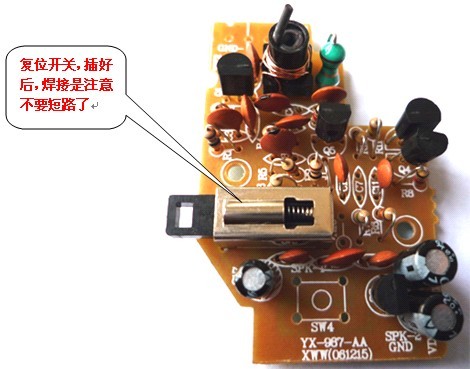

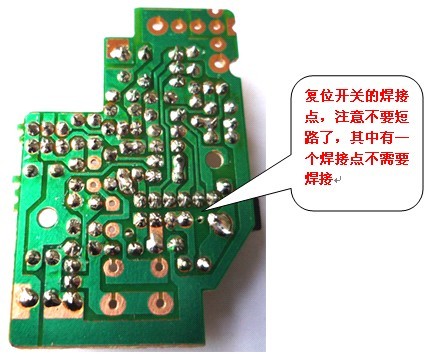

  10、焊接“复位开关”(S2,也叫“收、发开关”)

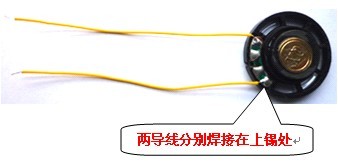

     11、在“扬声器”上焊接导线


     12、在“拨动开关S1”上焊接导线

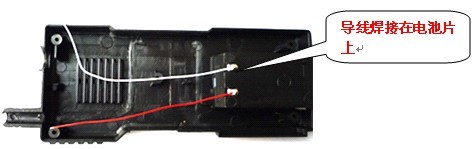

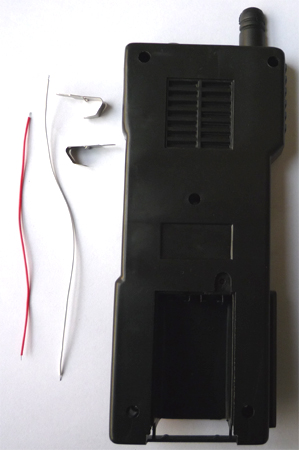

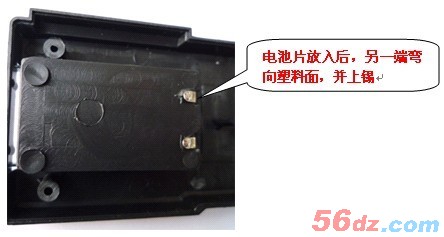

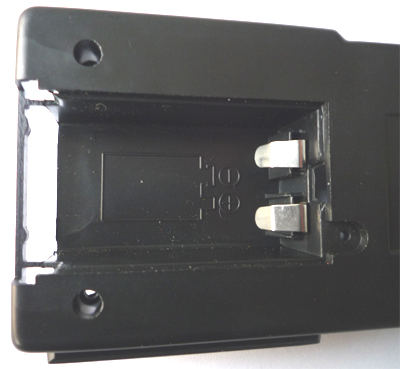

    13、将电池片安装在塑料壳中并焊接电池线

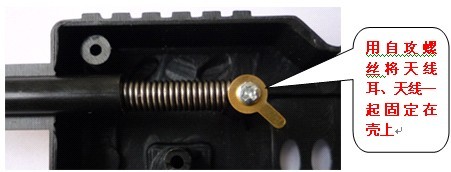

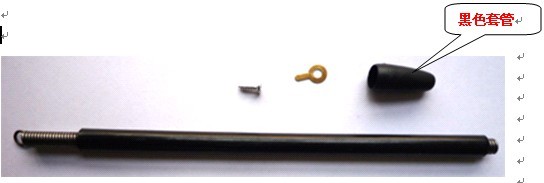

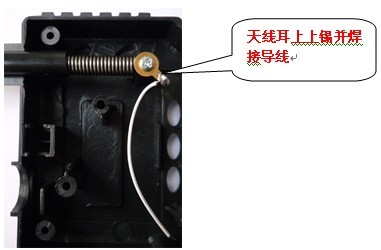

    14、天线放在外壳中固定、焊接电池线

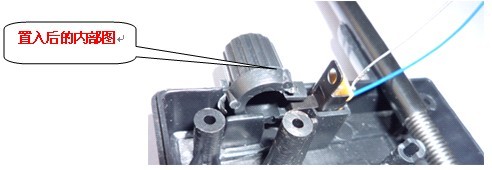

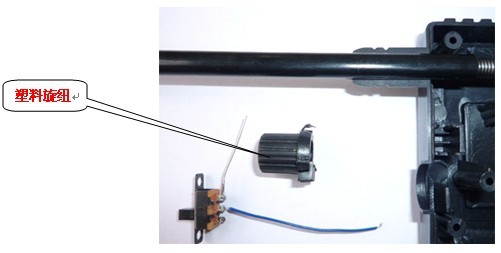

    15、“波动开关和塑料旋纽”置入塑料壳中

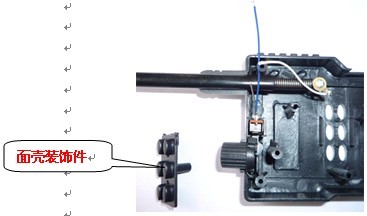

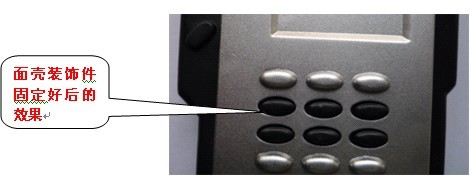

    16、面壳装饰件置入面壳中

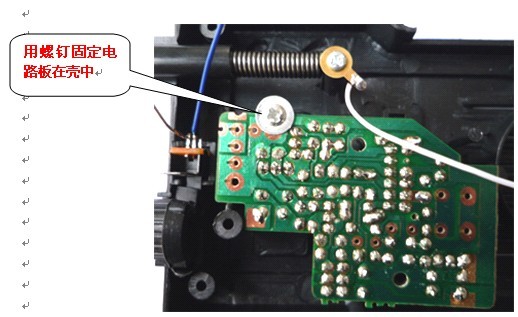

    17、电路板用螺丝固定在面壳中

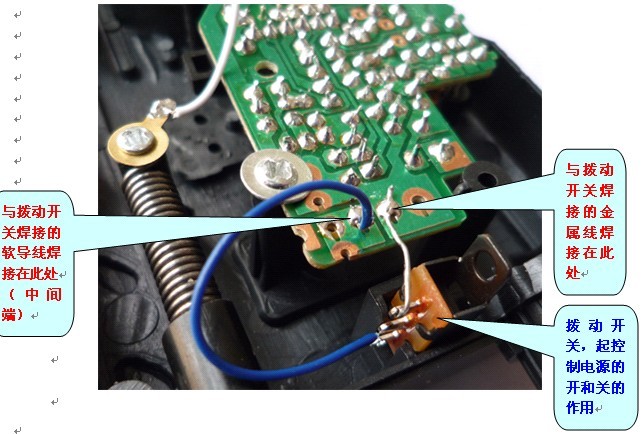

    18、拨动开关上2导线(金属线、导线)焊接在电路板上

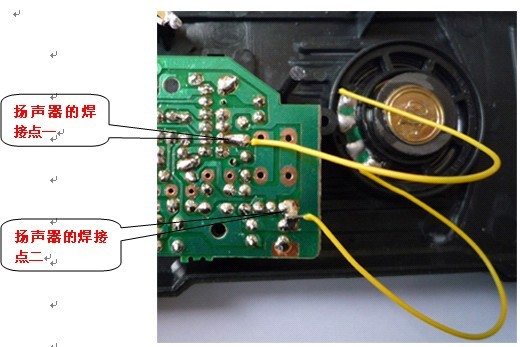

    19、扬声器上的导线焊接在电路板上

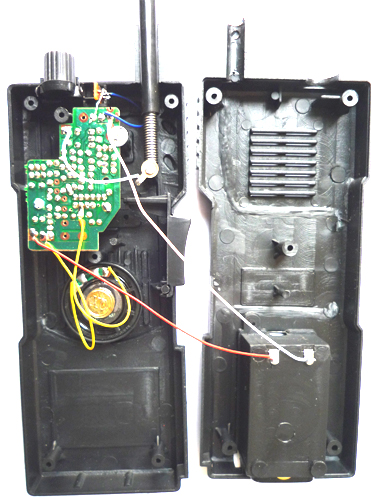

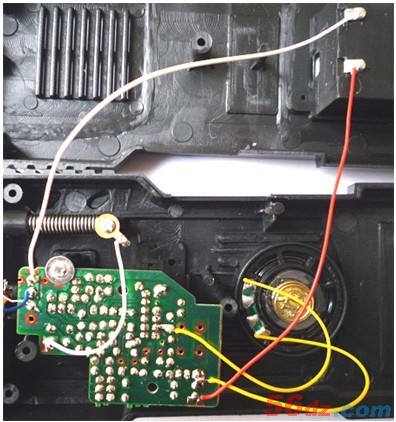

    20、天线及电池的正、负线与电路板的连接

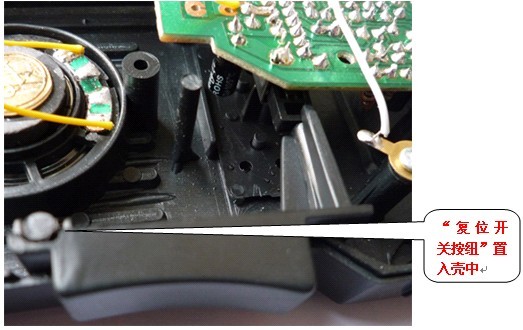

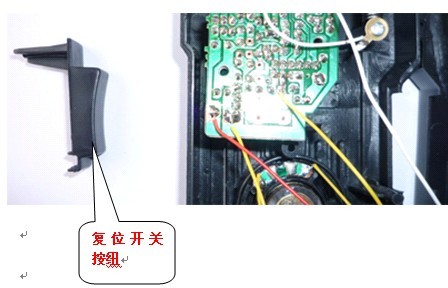

    21、“复位开关按纽”置入面壳中




    三、 制作及组装过程

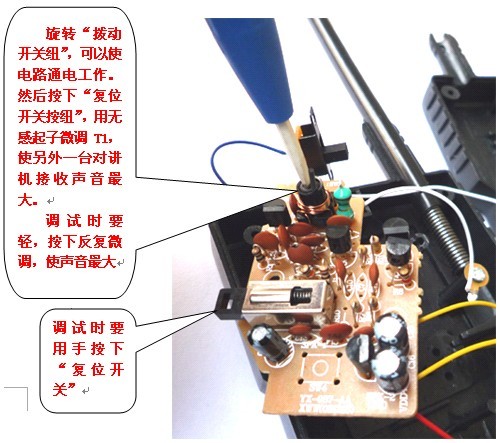

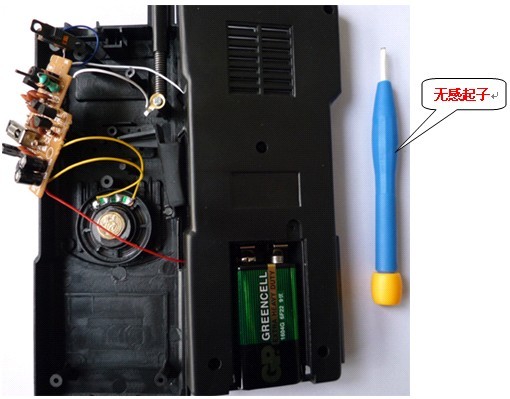

    22、调试:用无感起子微调可调电感T1
    2套套件焊接完后,认真检查无错误后,可分别接入9V叠层电池,旋转拨动开关纽,可以使电路通电工作。
不按动“复位开关按纽”,电路处于“接收”状态,扬声器起“电”转化为“声”的作用,可以听到“丝丝”的声音;把另外一套的复位按纽按下,使其工作在“发信”状态,这时扬声器起“声”转化为“电”的作用,把2套的对讲机的天线平行靠近,用无感起子轻轻微调可调电感T1的磁芯,使接收机的“嘟嘟”啸叫声最大,即两者的发射、接收频率一致。然后,2套互换按同样的方式微调可调电感T1的磁芯,保证两者的发射、接收频率一致。这样的过程要相互微调几次(包括拉开距离调试),保证2套之间对讲距离最远,声音最清晰。





    23、调试好后,把电路板固定后的实物图

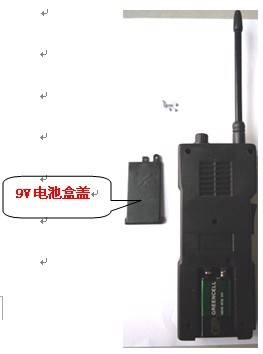

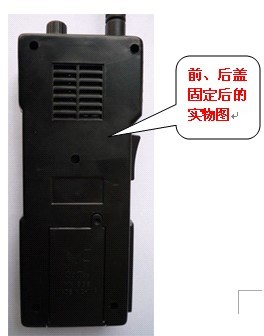

    24、9V电池置入壳中、电池盒、前后壳固定螺丝

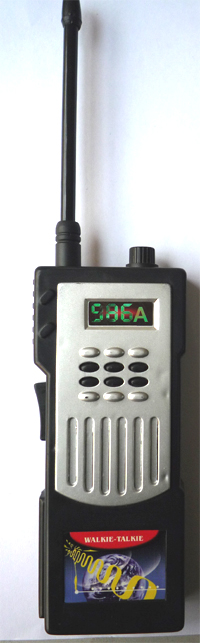

    25、面壳贴装饰纸后的效果图(最后的实物图)
