调光台灯电路
- 2015-01-24 09:51
- 7581
- 资讯文章
- admin
- 来源：本站

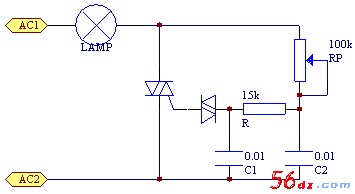

调光台灯的电路非常简单，仅仅是一个可控硅调压电路而已。市场上见到的电路大多是第二个图所示的电路，工作原理是：当交流电的正半周或副半周到来是，经过全桥整流，加到可控硅上的电源是单向的。该电压通过电位器给电容充电，当电容C1上的电压达到一定数值后，就会触发可控硅导通。调节电位器的旋钮，可以改变充电的时间，从而控制可控硅的导通角。其中单向可控硅使用MCR100-6，二极管使用1N4007。灯泡应选择60W以下的白炽灯。

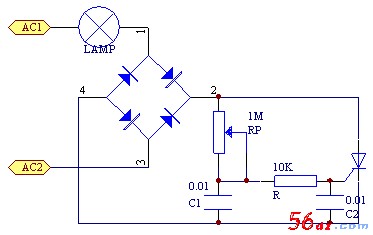

第一个图所示的电路性能更好一些，可以控制更大功率的电器。
