业余热转印制双面版的过程

业余热转印制双面版的过程

热转印制版是网友业余制版的一种简便、快捷,成本低廉的较好方法,制作方法大同小异,要根据自己的条件来选择使用工具,但是激光打印机,塑封机,双氧水和盐酸是必不可少的,当然也可以用复印机和电熨斗代替。

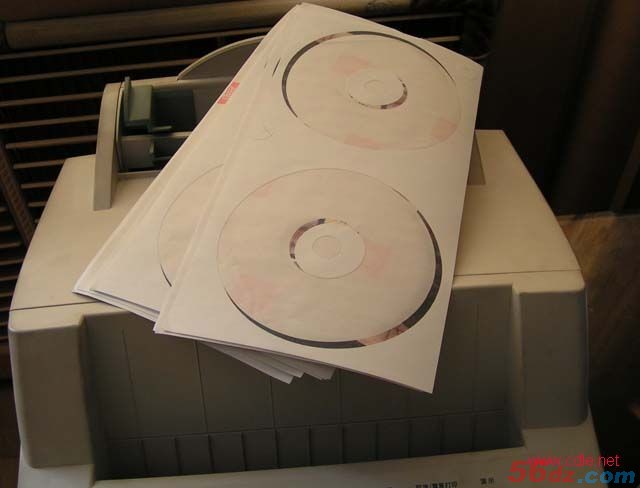

    设计这个TA8435三轴控制板用了一天,采用热转印法制作PCB板,这是我用的热转印纸,其实就是采用的光盘的不干胶贴纸的背纸。

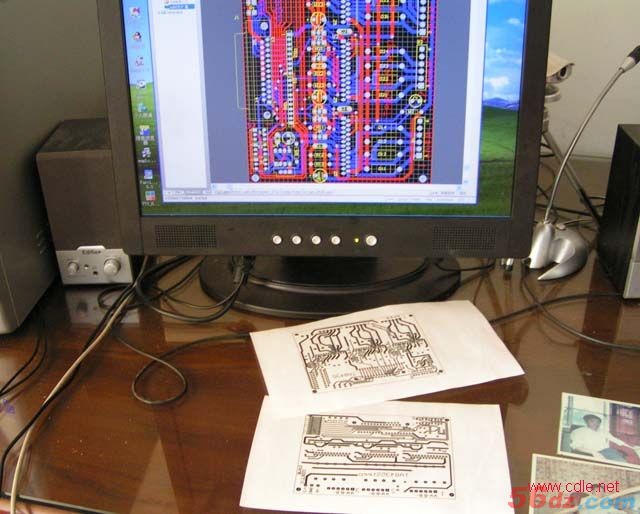

这是我的计算机及设计图

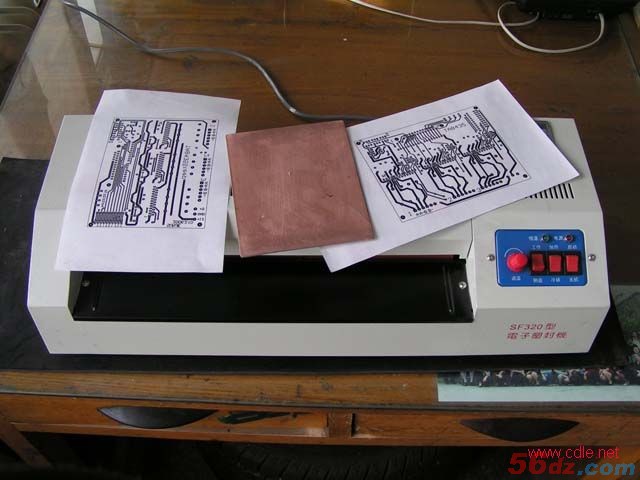

用热转印纸打出来的双面板图和热转印机(其实就是普通的塑封机将间隙调大些),其中上层要镜像打印

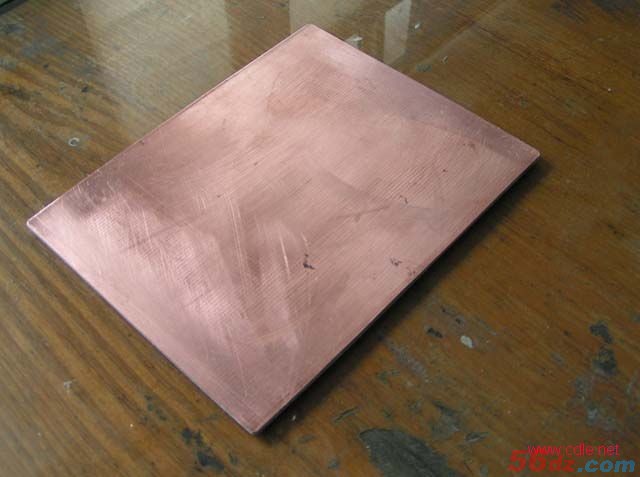

转印前要处理好PCB铜版,这是制作成功的关键之一,先将敷铜版两面擦光,

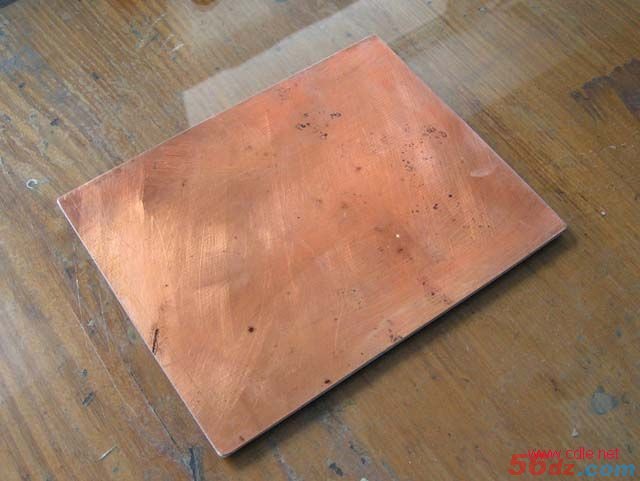

然后再用软布沾双氧水擦洗(不要烧了手吆),自然晾干。处理后的板子发乌。这样热转印时附着力大,炭粉不容易掉。

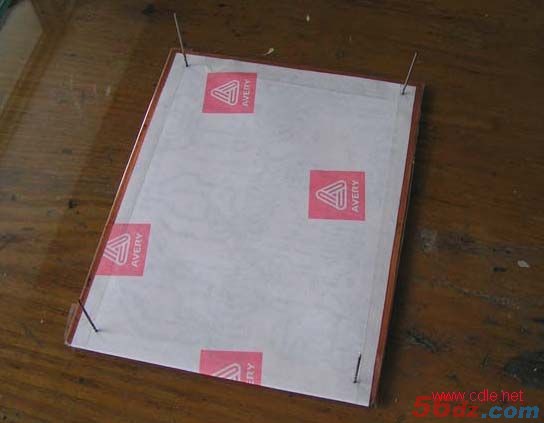

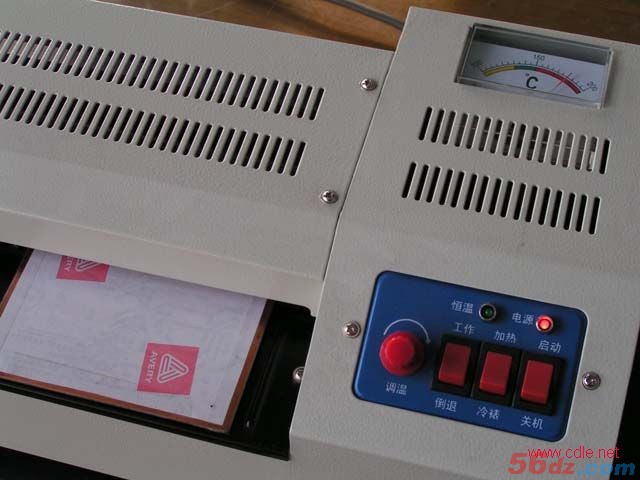

将打印好的转印图一面用胶贴贴到板子上(双面板分两次转印和腐蚀,一次难度大些),将热转印机温度调到180度左右,温度达到后进行转印,要多过几遍以**转印质量。

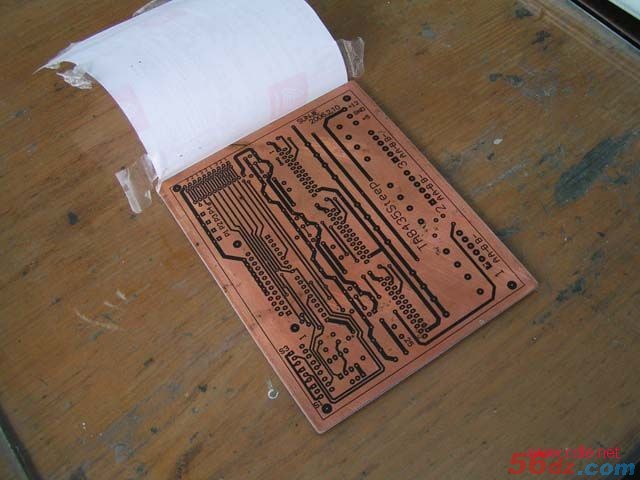

要等板子完全冷却后揭下背纸,这是转印后的板子情况,非常清晰很牢固。

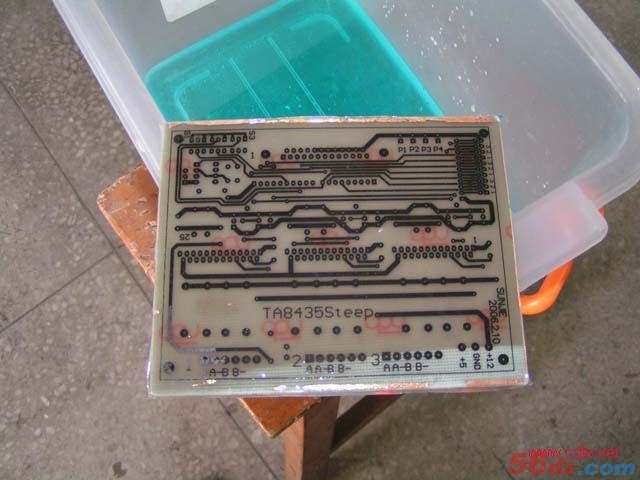

然后进行腐蚀,用买的塑料食品盒(15元)作容器,采用盐酸+双氧水+水(1:1:8)做腐蚀液,腐蚀速度快质量好,腐蚀过程大约3分钟(千万不要腐蚀过头)。
**注意要将另一面用宽胶带贴好,以保护双层电路板的未腐蚀部分。

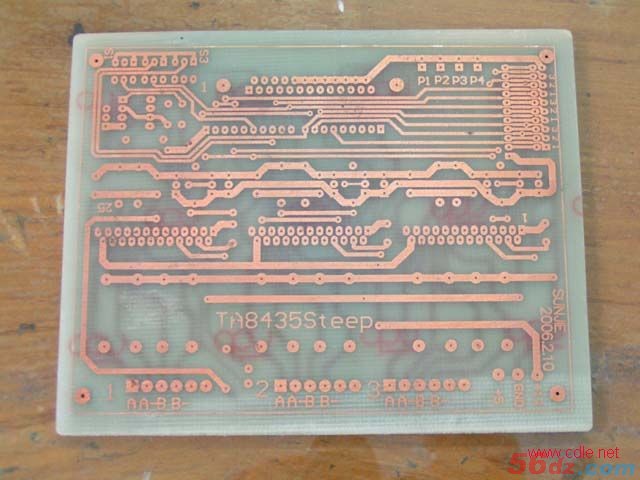

腐蚀好的线路板(一面)


腐蚀好后的板子



做板子的另一面,其它同上,关键是定位,先将第一面腐蚀好后的四角定位孔钻透,然后把另一面图纸用小细杆定位好,继续腐蚀

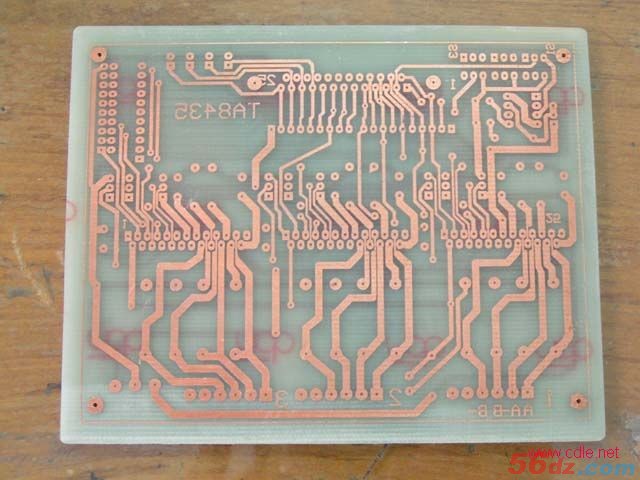

这是腐蚀好的另一面

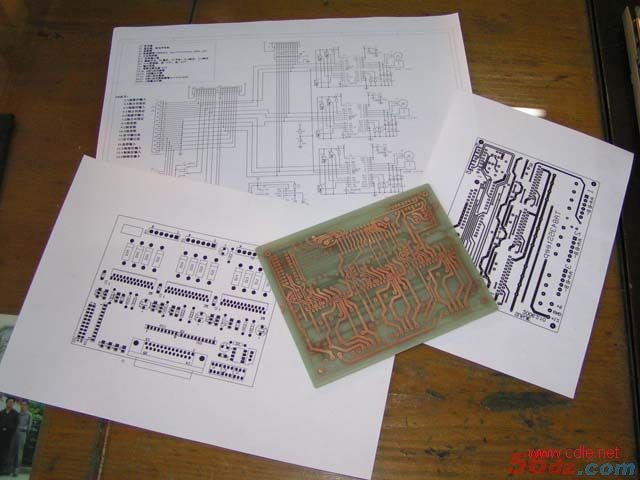

这是打印的设计原理图、PCB图和腐蚀好后的控制电路板

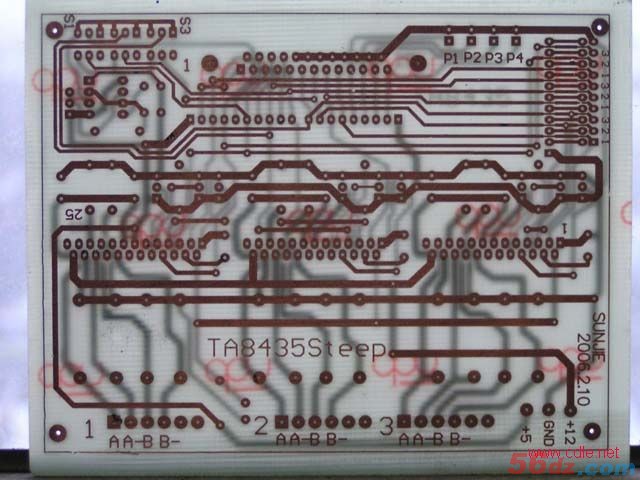

检验,将腐蚀好的板子放在亮处,看,每个焊盘和过孔对的很整齐,双面板制作成功。当然还要适当的检查和修补。

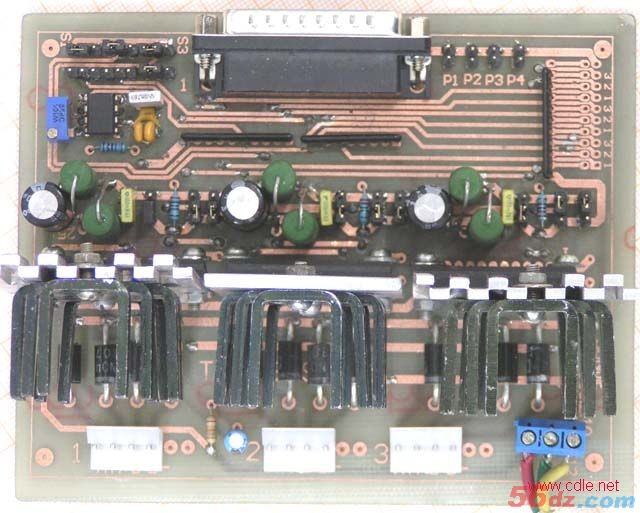

下面介绍焊好元件的电路板,板子上面。

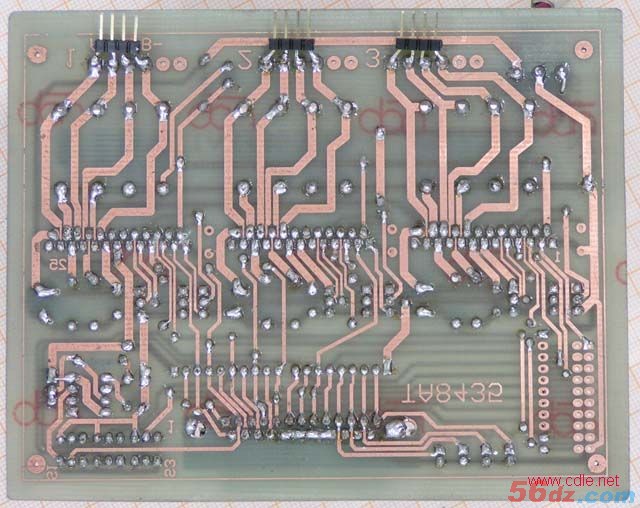

板子下面

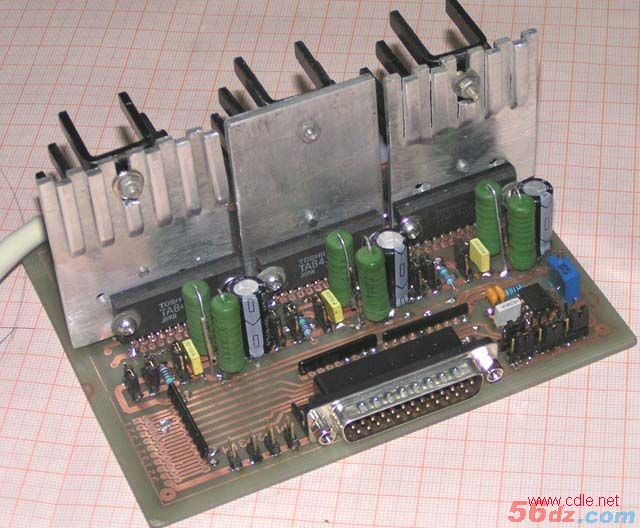

板子侧面

<



呵呵,做双面板还是有点难度的。。。
