任何电子设备都离不开电子元器件的安装。对于初学者来说，掌握电子元器件的安装方法有着重要的意义。本文主要介绍安装电子元器件时需注意的事项。
1 ．电子元器件在安装前应将引脚擦除干净，**好用细砂布擦光，去除表面的氧化层，以便焊接时容易上锡。但引脚已有镀层的，视情况可以不擦。

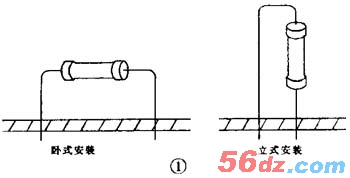

2 ．根据元器件本身的安装方式，可采用立式或卧式安装，见图 1 。对于两种安装方式都可以采用的元器件，当工作频率不太多时，两种安装方式都可以采用；工作频率较高时，元器件**好采用卧式安装，并且引线尽可能短一些，以防产生高频寄生电容影响电路。

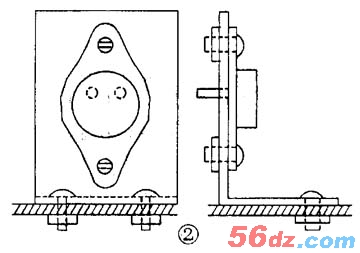

3 ．在安装较大、较重的元器件时，除可以焊接在电路板上外，**好再采用支架固定，这样才能更加牢固**。图 2 为较重元器件安装支架固定法示意图。图中把一大功率三极管用螺钉固定在角形的铝板上，然后再固定在安装板上。这样一是稳固，二是铝片能起到散热的作用。

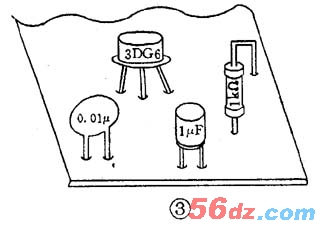

4 ．安装各种电子元器件时，应将标注元器件型号和数值的一面朝上或朝外，以利于焊接和检修时查看元器件型号数据，这样能一目了然，见图 3 。
5 ．需要保留较长的元器件引线时，**套上绝缘导管，以防元器件引脚相碰短路。
6 ．元器件的安装要美观。立式安装时，元器件要与电路板垂直，卧式安装时，要与电路板平行或贴服在电路板上。
