晚间城市被五彩缤纷的彩灯打扮得十分漂亮，有闪烁的灯，有流动的灯，还有各种霓虹灯。它们大多是由电子电路所控制的。
本文介绍的小小循环灯虽然只有三只发光二极管，却可以模拟街头流动的彩灯。它的原理也有广泛的应用。通过制作，同学们可以学到许多知识，提高自己的动手能力。

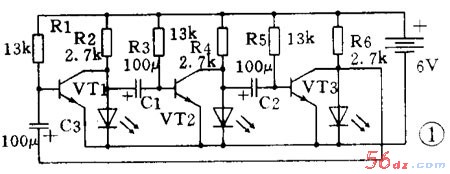

这是一个由三只三极管组成的循环驱动器。它的电路如图 1 所示。电路是这样工作的：当电源一接通，三只三极管就要争先导通，但由于元器件有差异，只有某一只管子**先导通。假如 VT1 **先导通，那么 VT1 集电极电压下降，使电容 C1 的左端接近零电压，由于电容器两端的电压不能突变，所以 VT2 基极也被拉到近似零电压，使 VT2 截止。 VT2 集电极为高电压，那么接在它上面的发光二极管就亮了。此刻 VT2 集电极上的高电压通过电容器 C2 使 VT3 基极电压升高，三极管 VT3 也将迅速导通。因此在这一段时间内， VT1 与 VT3 的集电极均为低电压，只有接在 VT2 集电极上的发光二极管亮，而其余两只发光二极管不亮。随着电源通过电阻 R3 对 C1 的充电，使三极管 VT2 基极电压逐渐升高，当**过 0.6 伏时， VT2 由截止状态变为导通状态，集电极电压下降，发光二极管熄灭。与此同时三极管 VT2 集电极电压的下降通过电容器 C2 的作用使三极管 VT3 的基极电压也下跳， VT3 由导通变为截止。接在 VT3 集电极上的发光二极管就亮了。如此循环，电路中三只三极管便轮流导通和截止，三只发光二极管就不停地循环发光。

[page]

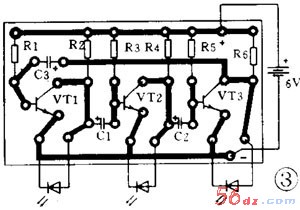

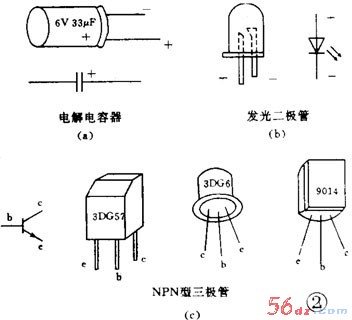

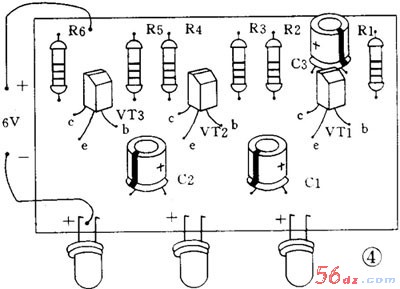

图 2 是电解电容器、三极管及发光二极管的符号及外形图。图 3 是电路板图。图 4 是电路板实体图，供初学者参考。

    全部电阻均为 1 ／ 8W 碳膜电阻。 R2 、 R4 、 R6 为 2.7k （红、紫、红）； R1 、 R3 、 R5 为 13k （棕、橙、橙）或 15k （棕、绿、橙）。电解电容器全部为 33μF ～ 100μF 。
    当电容器容量较大时，循环灯循环的速度就慢些。三极管为 3DG6 、 3DG57 、或 9014 等 NPN 型任何型号的小功率三极管。电源电压为 6 伏。当你成功地做完这个小电路后，你可能想做一个真正的循环灯，其实这并不难，只要在这个电路的基础上增加三只可控硅及少量元件就可以驱动数十只彩灯，用 220 伏交流电来点亮它们。

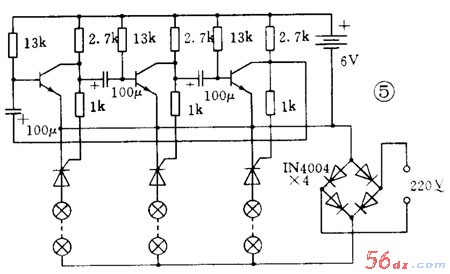

    图 5 是这个电路的电原理图。单向可控硅可选用 1A600V 的，如 MCR100 － 6 等。每组灯泡可用 12 伏的小电珠 20 ～ 30 个串联起来，然后将三组灯泡间隔挂起来，循环灯就做好了。制作时要注意安全，绝不可带电操作。
