另一种音频信号发生器
- 2015-01-24 11:40
- 4543
- 资讯文章
- admin
- 来源：本站

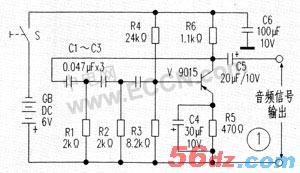

《电子报》 2007 年第 37 期“电子职校”版刊登的《音频信号发生器》一文，文中的电路是一种变压器反馈振荡器。现介绍另一种电路简单、工作稳定**的音频信号发生器的制作。该电路是一个移相振荡器，如图 1 所示，图 2 是印制板接线图。
图 1 电路中，三极管 V 的基极与集大极之间的信号相位差为 180 °，再经三极 RC 移相电路 ( 由电阻 Rl ～ R3 和电容 C1 ～ C3 构成 ) ．共移相 1800 ，电路总的相位差为 360 °．因此电路的反馈为同相的，满足了振荡电路的相位条件。振荡电路要求的幅度条件，只需选择 V 的β值 >50 即可满足。电路接好后，在 V 的集电极回路串入**表的直流电流挡，测得正常电流值应为 2mA 左右。如电流偏差较大，可适当改变 V 的偏置电阻 R4 的阻值，使电流正常。
接通电源开关 S ，电路即产生自激振荡，在输出端可获得 1kHz 的音频信号。电路中的 V 也可选用国产的 3AG 1C 、 3AG1D 等型号互换。
