电子灭蚊比传统的灭蚊方法更加环保、安全、方便，再加上灭蚊效果良好，越来越受人们的欢迎。它是利用紫外光灯管发出的紫外线引诱蚊虫，当蚊虫触及圆形的高压电网时，电极被短接。蚊虫击毙。下面剖析一种线路简单、成本低且容易制作的电击灭蚊器。

1 ．电路及工作原理

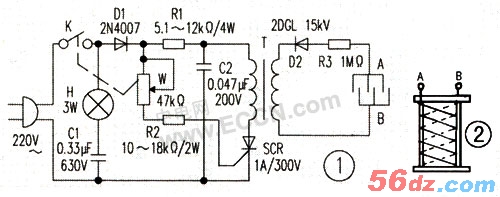

电路原理图如图 1 所示。它由紫外灯管发光电路、高压直流发生器、高压圆形电网等组成。紫外灯管发光电路由紫外灯管 H 和电容 C1 组成，直流高压发生器由二极管 D1 、 D2 ，电位器 W 、电阻 R1 、 R2 、电容 C2 。单向晶闸管 SCR 、脉冲变压器 T 及限流电阻 R3 等组成。

当电源接通 220V 交流电时．紫外灯管 H 即点亮。其波长约 253.7nm 。利用蚊虫趋光性引诱蚊虫。当蚊虫扑向紫外灯管时，必然先触及到圆形高压电网，结果受电击而死。

图 1 电路接通电源后．电源正半周由二极管 D1 整流后，通过降压限流电阻 R1 、 R2 和电位器 W ，分别向单向晶闸管 SCR 的阳极与控制极提供正电压。调整电位器 W ，使该通路电压达到控制极的触发电压时，单向晶闸管 SCR 便导通，电容 C2 通过脉冲变压器 T 的初级线圈和单向晶闸管 SCR 放电， C2 的容量越大，脉冲变压器 T 的次级线圈感应的电压越高。当电源电压从正变到零时，单向晶闸管 SCR 因流过的电流小于维持电流而关断。之后，单向晶闸管 SCR 就承受电源的反向电压。直到下一个周期触发脉冲再次加到控制极上时重新导通。改变电位器 W 的值．就改变了导通角的大小。即能改变输出电压的高低。由于单向晶闸管 SCR 的频繁导通和截止。形成高频振荡，在脉冲变压器 T 的次级线圈上感应出 10000V 到 15000V 的高压．经高压硅堆 D2 整流，就在圆形电网上形成直流电击高压

2 ．元器件的选择

脉冲变压器 T 可选用 12~14 英寸黑白电视的行输出变压器。

紫外灯管 H 的功率可选用 3W 。高压圆形电网需自制，电网可选用φ 0.5mm 左右铁丝在塑料骨架上隔离绕制而成，如图 2 所示。注意两根铁丝 A 、 B 不能有任何接触．否则会造成短路，两者之间的距离以 2mm 较为合适。

3 ．制作及注意事项

本电击灭蚊器除印刷电路板、高压圆形电网需要自制外，其余元件均可买成品组装。制作时灯管装在圆网内，其余元件安装在一个盒子里。若元件良好，安装无误时，接通电源，调节电位器，该电击灭蚊器便能正常工作。虽然本电击灭蚊器电压较高。但电流在微安级，使用安全。即使不慎碰到了。只像针扎一下而已，不必惊慌失措。使用时，插上电源插头，旋转带电源开关的电位器，即可接通电源，继续旋转可听到高压产生，圆形网内的紫外灯管发光。至此，电击灭蚊器即制作成功。不用时，反向旋转电位器即可关断电源。

使用时，注意事项如下：

(1) 正常使用时应将圆网挂在高处，以便取得良好的灭蚊效果。并防止小孩触摸。

(2) **好在没有其他光源的情况下使用。以免影响灭蚊效果。一般可在就寝后启用。

(3) 在关断 2 分钟内，由于网上电荷未泄放完毕，可能电击人手，故不要触及。

(4) 由于紫外线对人体及眼睛有害，故灯管功率不宜过大，不要直视灯管。
