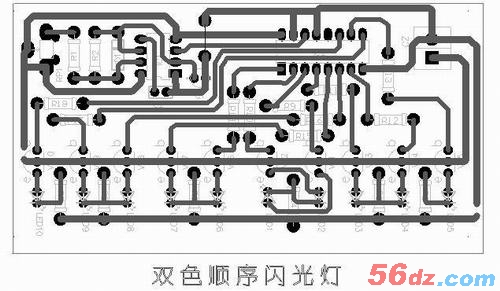

双色顺序闪光灯
- 2015-01-24 11:53
- 4437
- 资讯文章
- admin
- 来源：本站
该装置的发光器件采用了双色发光

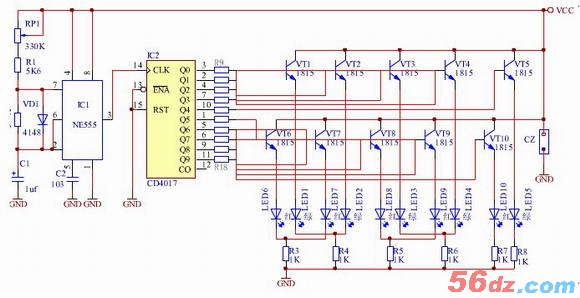

IC1 是一个由 555 时基电路构成一个自激振荡器，由 RP1、R1、R2 和 VD1、C1 构成的充放电回路，导致 ICl 的③脚不断输出方波脉冲供给 IC2 CD4017。IC2 对输入的方波脉冲进行计数／分配，使其输出端Y0～Y9 依次变为高电平。当 Y0～Y4依次变为高电平时，三极管 VTl～VT5 依次导通，使得双色发光
当 IC2 的 Y5～Y9依次变为高电平时，三极管 VT6 一 VTl0 依次导通，双色发光
其中 ICl 采用 555 时基集成电路，IC2 采用 CD4017。 VTl～VTl0 采用 C1815 三极管，β≥100 即可。发光
