新春佳节到来之际，你可按照本文的介绍自制出新颖、实用的音乐彩灯链，以装饰美化居室，为节日增辉添彩。
这种音乐彩灯链电路简单、制作容易、成本低廉（不含彩灯链，控制电路造价仅8元左右）、使用效果好；它能够跟随收录机等音响设备播放的优美乐曲节奏闪闪发光，可进一步渲染节日喜庆气氛，给合家人带来美的享受！
一、工作原理

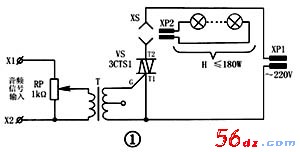

音乐彩灯链的电路如图1所示。该电路是通过音频电信号控制双向晶闸管VS的通断，来达到控制彩灯链闪亮的目的。取自收录机（或其它音响设备）扬声器两端的部分音频电信号，经分压电位器RP（作灵敏度调节）和隔离兼升压变压器T后，加到双向晶闸管VS的控制极G与第一阳极T1之间，作为VS的触发信号。当收录机声音较弱或间断时，触发信号较弱或为零，VS不足以被触发导通，因此彩灯链H不发光；当收录机声音较响时，触发信号也较强，VS被触发导通，220V交流电加至彩灯链H两端，使彩灯链发出亮光。
随着优美乐曲节奏的起伏，彩灯链将会闪闪发光，产生出音、色、光浑然一体的奇妙效果。
二、元器件选择
VS可用国产3CTS1型（1A、400V）双向晶闸管，其引脚排列和符号如图2所示。其它进口额定通态电流IT≥1A、断态重复峰值电压UDRM≥400V的双向晶闸管也可使用，但应注意管脚引线的正确接法，以免错接后通电损坏器件。
T用晶体管收音机里常用的小型推挽输出变压器来代替，要求初级与次级间绝缘性要良好，这一点应**引起重视，以免使用中发生人体触电危险！
RP选用470Ω～5.1kΩ的普通电位器。XP1、XP2是220V交流电路常用的普通二极插头；XS是双孔交流电插座，如用机装式交流电插座，则更理想。X1、X2是普通720型小型接线柱。
H选用市售节日闪光彩灯链（灯泡套有塑料花，每串约20只灯泡，工作电压为交流220V）一至数串并联构成，但总瓦数（各并联彩灯链瓦数之和）不得**过180W；使用前，还应将每串彩灯链的第一个带有双金属片的灯泡换成普通备用灯泡，不再让其控制彩灯链自动闪亮即可。彩灯链灯泡数目多、体积小，可以将它缠绕在各种图案、家具等的四周，也可将它置于花丛中，形式不拘一格，布置起来灵活方便。
三、制作与使用

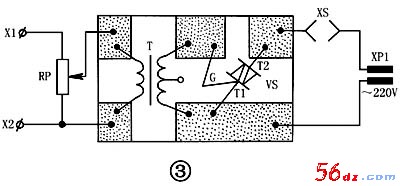

图3所示是该音乐彩灯链控制电路部分的印制电路板接线图。印制电路板实际尺寸约为35mm×25mm，可用刀刻法制作而成。
整个控制电路可焊装在一个尺寸约为90mm×60mm×35mm的绝缘小盒内。插座XS、电位器RP、接线柱X1和X2均固定在盒面板上，插头XP1则通过长约1m左右的双股塑料外皮电线引出盒外，其外形如图4所示。
使用时，首先通过双股软电线将接线柱X1、X2接通到收录机（或其它音响设备）扬声器两端。简便方法是：在接线柱X1、X2上接一个φ3.5mm的小型二芯插头，并将该插头插入收录机外接扬声器或耳机插孔内，注意不要全部插进去，以使插头刚好与收录机接通，但又不影响扬声器正常放音为好；然后，将彩灯链插头XP2插入插座XS内，将电源插头XP1插入220V交流电插座内，并调节电位器RP的旋钮，使彩灯链随着收录机音乐（或歌曲）节奏起伏闪光**为干脆、明快为止。
