“一亮即响”的报警器
- 2015-01-24 12:25
- 3792
- 资讯文章
- admin
- 来源：本站
这里介绍的“一亮即响”警报器，实质上是一台光线控制报警器，它可放入你的抽屉或书包内，有效阻止他人翻看或者偷窃你的东西。在周围环境有一定光线照度的条件下，只要有人打开你的抽屉或书包，它便会立即发出“伍—呜—”的警笛声响来。
一、工作原理

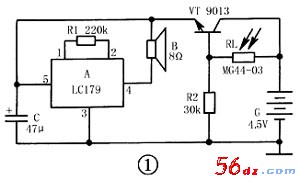

一亮即响”的警报器电路如图1所示。集成电路A与电阻器R1、扬声器B等组成模拟警车电笛声音响发生器，光敏电阻器RL与三极管VT、电阻器R2组成光控开关。
平时，抽屉关闭（或书包未打开）时，RL无光照呈高电阻（≥1MΩ），VT处于截止状态，A断电不工作，B无声。此时整机耗电甚微，实测静态电流＜4.5μA。当抽屉拉开（或书包打开）时，室内光线照到RL上，使其内阻迅速下降（＜50kΩ），VT即进入导通状态，A通电工作，B便会发出“伍—呜—”的警笛声响来。
电路中，R1为A外接振荡电阻器，增减其阻值大小可以改变发声音调；R2能够有效降低静态时整机的漏电流。C用来消除光控开关导通时的交流内阻，不可省略。
二、元器件选择
A选用LC179型三模拟声报警专用集成电路，它采用双列8脚直插塑料硬封装，电路**性好；内部集成了功率放大器，可直接驱动扬声器发声；可产生三种不同的模拟报警声响，是制作各种报警器的良好声源。LC179的第1、2脚为外接振荡电阻器端，增减所接电阻器的阻值可改变发声音调；第3脚为负电源端；第4脚为音频输出端；第5脚为正电源端；第6、7脚为空脚端；第8脚为选声端，当它“悬空”时，可产生模拟警车电笛声；当它接电源正端时，可产生模拟消防车电笛声；当它接电源负端时，可产生模拟救护车电笛声。LC179的主要电参数：工作电压范围3～4.5V，工作电流＜150μA，**大输出电流可达150mA，工作温度范围-10～60℃。该集成电路亦可用同类产品LCW06-2来直接代换。
VT选用9013或3DG12、3DX201型硅NPN中功率三极管，要求电流放大系数β＞100。RL选用MG44-03型塑料树脂封装光敏电阻器，其它亮阻≤5kΩ、暗阻≥1MΩ的光敏电阻器也可代用。R1、R2均用RTX-1/8W型碳膜电阻器。C用CD11-10V型电解电容器。B可用YD58-1型8Ω、0.25W电动式扬声器。G用三节5号干电池串联（须配塑料电池架）而成，电压4.5V。
三、制作与使用
图2所示为该报警器印制电路板焊接图。印制板实际尺寸约35mm×25mm，可用刀刻法制作，并钻出元件焊接脚孔。焊接时注意：电烙铁外壳一定要良好接地，以免交流感应电压击穿A内部CMOS集成电路！
焊接好的电路板连同扬声器B、电池G（带塑料电池架）一块装入体积合适的绝缘小盒（如塑料香皂盒）内，盒面板为B开出释音孔。RL固定在盒子面板感光良好的地方，也可用双股软细导线引出盒外。
制作成的警报器，电路无须任何调试便可投入使用。该警报器不设电源开关，为了在光亮环境下人为控制不报警，应给RL制作一个遮光罩（可用废旧钢笔管套截制，尺寸约为φ12mm×12mm），不需报警时用遮光罩罩住RL即可。例如：自己打开抽屉或书包时，为了避免警报器发声，应注意先不要完全打开，以能够刚好伸进去自己一只手用遮光罩罩住RL为好；随后，再完全打开抽屉或书包取放东西，便可避免警报器无故发声。遮光罩就如同开门锁用的钥匙一样，应由主人随身携带
