太阳能热水器以其节能、安全、无污染等优点，深受众多家庭的青睐！但其水箱一般都安装在室外平房（或楼房）顶上，水满是通过溢水管有水流出来判断的，这不仅多用了一根溢水管，而且容易造成水的浪费。这里介绍的水满告知器，通过声响告知水箱加水已满，省掉了溢水管，方便而实用。
一、工作原理

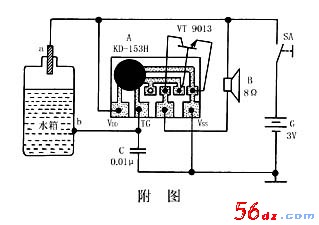

太阳能热水器水满告知器的电路附图所示。水箱的金属外壳b和水位电极a构成了水满探测电路；模拟声集成电路A、晶体三极管VT和扬声器B等构成了音响发生电路。
加水时，闭合电源开关SA，由于a、b间呈开路状态，A的触发端TG脚无高电平信号输入，所以A的内部电路不工作，扬声器B无声。当注入水箱的水达到限定容量时，水面与电极a接触，A的TG脚通过水箱外壳b、水的电阻（约几千欧姆）和电极a，从电池G的正端获得高电平触发信号，于是A工作，所输出模拟声电信号经晶体三极管VT进行功率放大后，推动扬声器B反复发出清脆响亮的“叮—咚—”声来，告诉主人：水满了，快关进水阀！
二、元器件选择
A选用KD-153H型“叮咚”门铃专用模拟声集成电路芯片。该集成电路用黑膏封装在一块24mm×12mm的小印制板上，并给有插焊外围元器件的孔眼，安装使用很方便。KD-153H的主要参数：工作电压范围1.3～5V，触发电流≤40μA；当工作电压为1.5V时，实测输出电流≥2mA、静态总电流＜0.5μA；工作温度范围-10℃～60℃。如果手头没有KD-153H型模拟声集成电路芯片，也可用芯片外观和引脚功能完全相同的KD-9300系列或HFC1500系列音乐集成电路芯片来代替。
VT用9013或3DX201、3DG12、3DK4型硅NPN中功率晶体三极管，要求电流放大系数β＞100。
C用CT1型瓷介电容器，它能有效消除外界杂波干扰引起的A误触发，避免B无故发声。B用YD58-1型8Ω、0.25W小口径动圈式扬声器。SA可用CKB-1型拨动开关。G用两节5号干电池串联而成，电压3V。
三、制作与使用
整个告知器电路以A芯片为基板，按附图所示接线并焊装在一个市售塑料香皂盒（或电子门铃专用外壳）内。焊接时应**注意：电烙铁外壳一定要良好接地，以免交流感应电压击穿A内部CMOS集成电路！盒面板开孔固定电源开关SA，并为扬声器B开出放音孔。将电极a——一段粗漆包线或塑皮硬导线，从水箱溢水管口伸入水箱，注意既要固定牢靠，又要与水箱内壁保持绝缘，要求水满后水面正好与其端头相接触。电极a、水箱外壳b通过双股软塑导线与安放在加水阀附近的告知器小盒相连即成。
该告知器只要元器件质量**，焊接无误，不须任何调试就能正常工作。如果电路在使用时产生自激振荡，可通过在集成电路A的电源端跨接一只22～47μF的电解电容器（正极接VDD、负极接VSS）来加以排除。
