"一断即响"防盗报警器
- 2015-01-24 14:06
- 4979
- 资讯文章
- admin
- 来源：本站
本报警器利用一根0．1－0．08(mm)的细漆包线作传感器。将它布置在门窗前或重要物品的周围。窃贼作案时，碰断漆包线，报警器就发出响亮的报警声。令窃贼闻声惊胆，也呼唤人们来捉贼。本作品构造简单、制作容易、性能**、实用性强，很适合初学电子技术的青少年制作。其**大的优点是线路不报警时几乎不耗电(约0．2微安)，相当于干电池自然消耗，装上电池可用数年。
一、工作原理

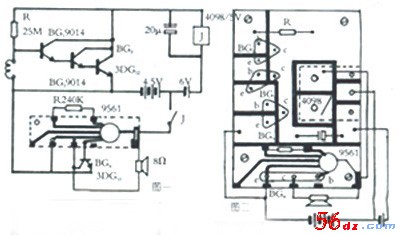

电路如图一。由BG1、BG2、BG3组成复合放大器，它们的放大倍数很高，因此R可选择高值电阻，以**电路截止时耗电接近于零。A、B间连一根细漆包线或铜丝作传感器。此时，BG1基极电压为0，BG1、BG2,BG3截止，继电器J释放，报警集成电路9561与电源断开，不发报警声。当细铜丝碰断时，BG1基极输入正电压，BG1、BG2、BG3相继导通，继电器J吸合，报警集成电路9561接通电源，立即发出报警声。C用来防止继电器线圈在电流通、断的瞬间
所产生的反电势损坏三极管。
二、制作方法
按图二裁一块70×90(mm)的铜箔板做线路板，刻去粗线条上面的铜箔。焊上各个元件。在焊集成电路9561上的元件时**拔去电烙铁插头，利用余热焊接，以防静电损坏集成电路。盒内各元件排列可参照图三。
三、使用方法
将细铜丝用绝缘支架布置在窗前或贵重物品周围，为提高灵敏度，尽可能地把漆包线拉紧。这样，只要轻轻一碰，铜丝即断，令窃贼害怕的报警声立刻响起。没有细漆包线，可用塑料软电线里的细铜丝，只要剥去外层塑料小心取出一股即可。
一、工作原理
电路如图一。由BG1、BG2、BG3组成复合放大器，它们的放大倍数很高，因此R可选择高值电阻，以**电路截止时耗电接近于零。A、B间连一根细漆包线或铜丝作传感器。此时，BG1基极电压为0，BG1、BG2,BG3截止，继电器J释放，报警集成电路9561与电源断开，不发报警声。当细铜丝碰断时，BG1基极输入正电压，BG1、BG2、BG3相继导通，继电器J吸合，报警集成电路9561接通电源，立即发出报警声。C用来防止继电器线圈在电流通、断的瞬间
所产生的反电势损坏三极管。二、制作方法
按图二裁一块70×90(mm)的铜箔板做线路板，刻去粗线条上面的铜箔。焊上各个元件。在焊集成电路9561上的元件时**拔去电烙铁插头，利用余热焊接，以防静电损坏集成电路。盒内各元件排列可参照图三。
三、使用方法
将细铜丝用绝缘支架布置在窗前或贵重物品周围，为提高灵敏度，尽可能地把漆包线拉紧。这样，只要轻轻一碰，铜丝即断，令窃贼害怕的报警声立刻响起。没有细漆包线，可用塑料软电线里的细铜丝，只要剥去外层塑料小心取出一股即可。
