LM3886功放集成块
- 2015-01-24 14:18
- 6749
- 资讯文章
- admin
- 来源：本站
|

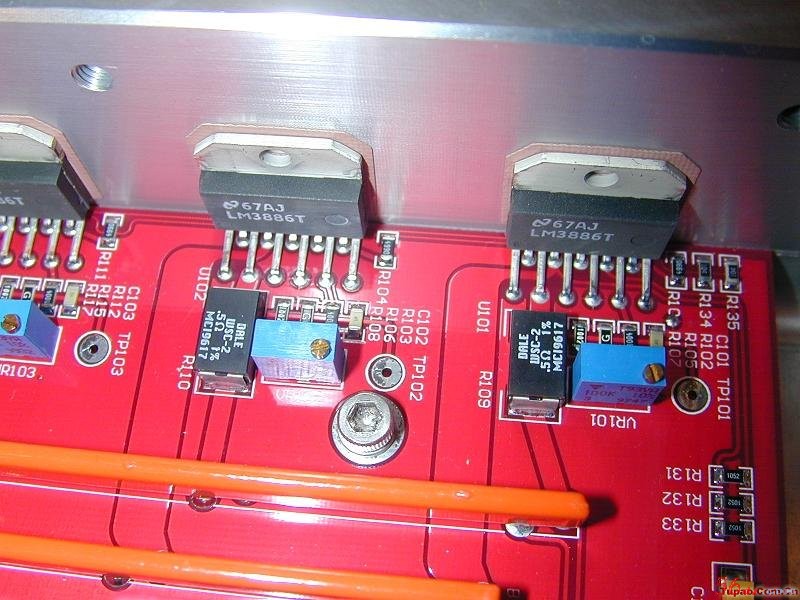

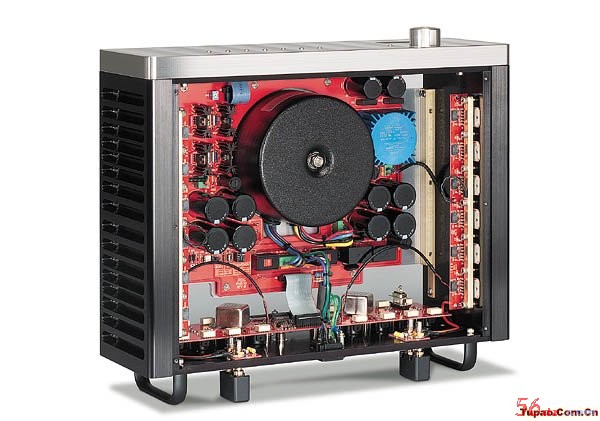

今天给大家**介绍**常用的高性价比集成功放LM3886! LM3886为美国国家半导体公司出产的**集成功放!此IC在音响方面运用极广,只要DIY的朋友应该都接触过,世界**音响厂家曾用极普通的LM3886制作**的昂贵的功放!(看下图)

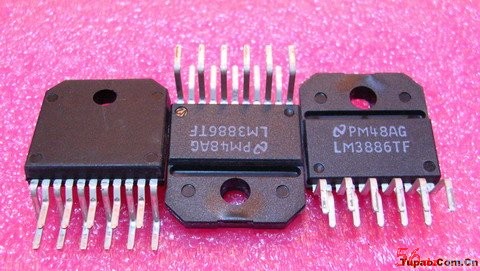

经过上图的引导,大家一定会被吸引! 那么现在我们就更近距离接触这个11脚的IC吧:

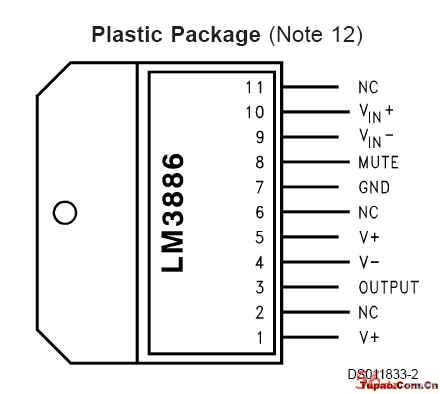

看了图片就来熟悉它的指标啦: 工作电压:20-84V,也就是在双电源情况**小支持正负10V和**大42V 输出功率:8欧的情况下---直流正负28V的时候输出**大功率38W 8欧的情况下---直流正负35V的时候输出**大功率50W 引脚排布:

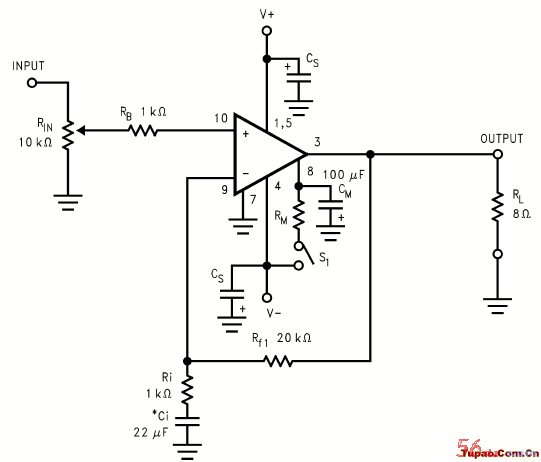

标准运用电路:
|
||
