电子捕鱼器的制作

电子捕鱼器的制作

 工作原理

     捕鱼器是根据电压高于100V,功率大于30W的电能释放于水域中可击毙直径为1至1.5米水域内的鱼类的原理而制成的。

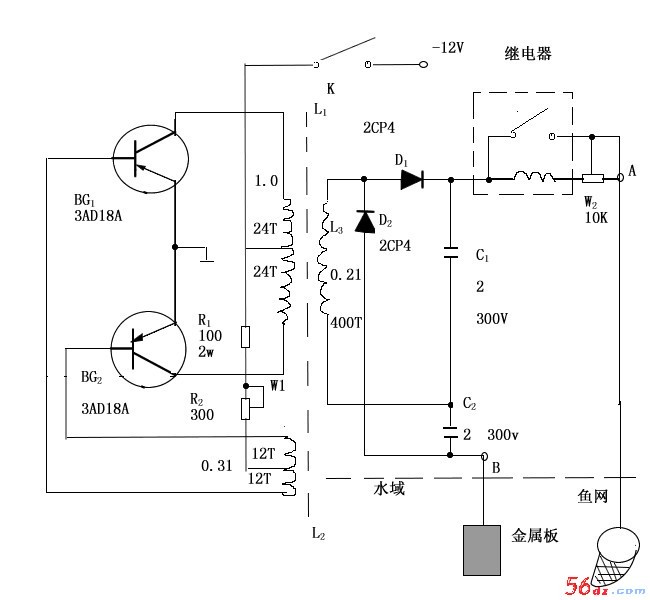

    如捕鱼器电路图所示,电路由三部分组成:第一部分为晶体电流的大小,W2可调节输出功率的大小。

    元件选择
     BG1、BG2要求对称,且用大功率管,每个管子要加足够大的散热片,变压器用E-20铁氧变压器芯,绕制时力求绝缘良好,各绕组数据见图示。C1、C2采用油质纸介电容,继电器采用电压为12V,吸合电流小于40mA的直流继电器,电源用电压为12V,容量大于3A的小型蓄电池,BG1、BG2要求β≥50,BVceo ≥30V,另外可以代用的有3AD19、3AD30、3AD17等,D1、D2可用反向电压大于400V,电流大于200mA的整流管。W1功率容量为2W,W2功率容量为1W。开关K用触通式开关,允许通过的电流大于5A。

    调整及使用
     电路安装毕后用40至60W、220V的灯泡作负载,接于A、B两端。按下开关K,若电路不起振,可适当调换L1或L2的线头。若电路起振,则可听到变压器声。调W1使蓄电池输入 电子捕鱼路电路图
