四花样彩灯控制器的电路原理

四花样彩灯控制器的电路原理
      下列介绍的这种四花样自动切换的彩灯控制器,电路简单、取材容易,无需调试。即使不懂电子技术,只要按图连接,亦能制作成功。彩灯控制器的第一种花样为彩灯一亮一灭,从左向右移动;第二种花样为彩灯两亮两灭,从左向右移动;第三种花样为彩灯四亮四灭,从左向右移动;第四种花样为彩灯1到8从左到右逐次点亮,又从左到右逐次熄灭。4种花样自动变换,循环往复。
     电路组成原理

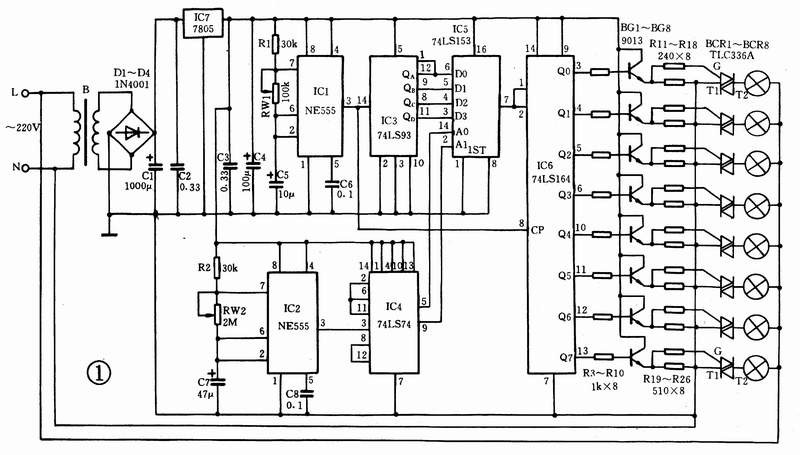

      彩灯控制器电原理图如图1所示。ICl、IC2由555接成多谐振荡器。IC3由4位2进制计数器74LS93接成16进制计数器,其4个输出端可分别输出对计数脉冲的2、4、8、16分频信号。IC4是双D触发器74LS74,在这里接成两位2进制加法计数器。IC5是双4选l数据选择器74LSl53,这里只用了它的一组4选1数据通道。IC6是3位单向移位寄存器74LSl64,它是产生移动灯光信号的核心器件。驱动电路用8只三极管组成8路射随器作缓冲放大,去触发作电流开关的8只双向可控硅,以控制彩灯
发光。电路的十5V电源由220V/9V变压器降压,经D1一D4桥式整流,7805稳压后给控制电路供


     电路工作原理
      从ICl⑧脚出来的脉冲信号分为两路:一路作为计数脉冲送到IC3的⑩脚;另一路作为移位时钟脉冲加到IC6的⑧脚。调节RWl改变ICl的振荡频率,可以改变灯光的移动速度,以得到不同的动态效果。
      IC2、IC4、IC5共同组成了一个电子开关。IC2输出的计数脉冲经IC4两位二进制计数,在IC4的两个输出端共可得到“00”一“11”4个逻辑状态。这4个状态作为IC5的4个数据通道选择信号,对应从IC3输送到IC5的QA、QB、QC、QD4个分频信号。其作用相当于一个受控的一刀四位的机械转换开关。当IC4输出为“00”时,选通IC5的⑧脚;为“01”时,选定IC5的⑤脚……。调节RW2改变IC2的输出脉冲周期,可以改变开关的切换时间,用以选择每种花样出现时间的长短。
       从IC5第⑦脚输出的数据信号送到IC6的输入端,在时钟脉冲作用下,数据在IC6的8位并行输出端从Q0一Q7顺序移动。这一移动的8位控制信号经功率驱动电路去推动8路彩灯,就出现了8路4花样自动循环切换的流水彩灯。


     元件选择
       图1中,变压器用220/9V、10—20VA变压器。三极管用9013,双向可控硅用3A600V的了LC336A,每路可带20只220V15W的白炽灯泡。

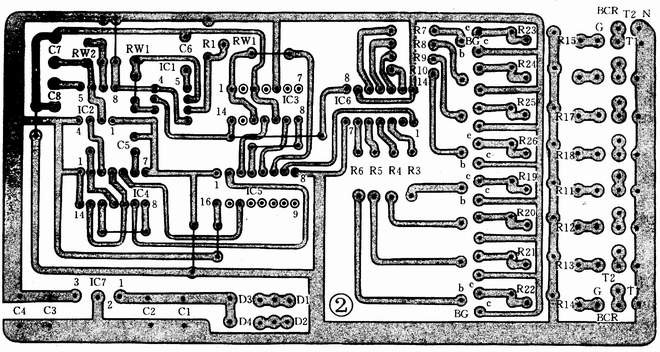

       印刷电路见图2。在实际制作中,注意交流220V市电的相线(火线)和中线(零线)**严格区分。火线不能进入控制器,零线进入控制器后,与双向可控硅的地就近相接。
