调频无线话筒的制作
- 2015-01-24 14:38
- 14103
- 资讯文章
- admin
- 来源：本站
一个
一、电路的工作原理

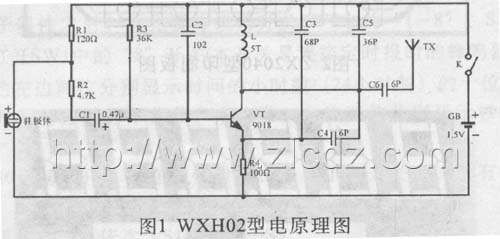

图1是WX02型无线话筒的电路原理图。该电路主要由驻极体话筒和一只高频三极管9018组成。三极管VT外围元件L、C4、C5等外围元件组成高频振荡电路。驻极体话筒BM将声音信号变成电信号，通过电解电容C1耦合到VT的基极，对高频等幅振荡电压进行调制，经过调制的高频信号通过C6，由天线向外发射。R3、R4是VT的直流偏置电阻，R4组成直流负反馈电路，使得VT的工作更加稳定。L和C5决定振荡频率，f=1／2π，调整L的匝数及间距可改变振荡频率。R1为驻极体话筒的供电电阻。

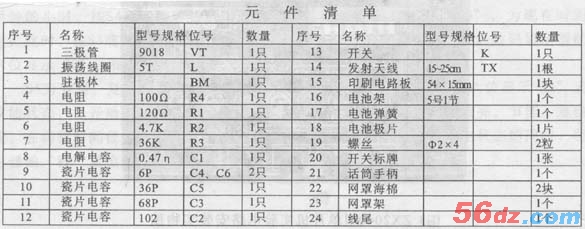

二、元器件的选择
三极管VT除可以使用9018外，还可以选用截止频率高的高频三极管，如3DG80等。C2、C3、C4和C5应使用稳定性好的高频瓷介电容，尤其是C5一定要**质量。驻极体话筒采用**的话筒。振荡线圈l需自制，制作方法是在直径为φ5毫米的直柄钻花上用φ0.5毫米的漆包线平绕4圈后即成。其它电阻采用图l所示的参数即可。
[page]

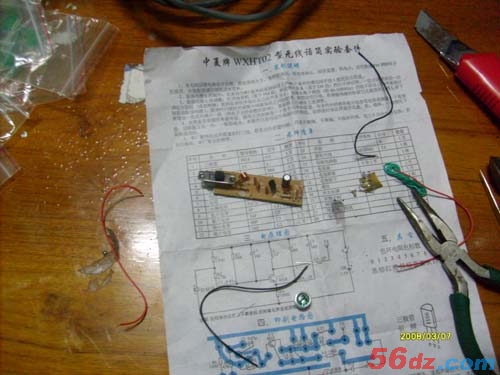

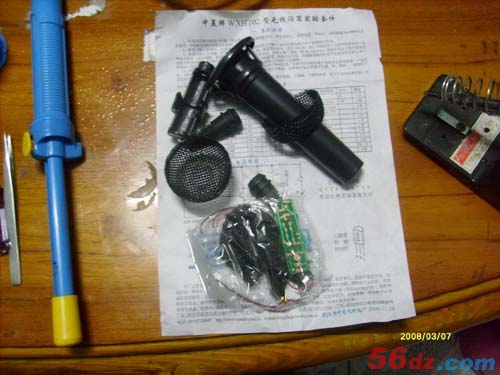

三、安装制作

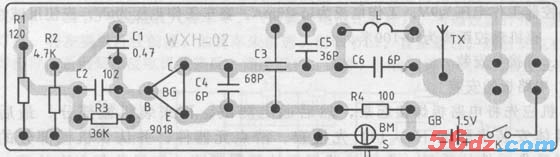

wxh02型无线话筒的印刷电路图见图2。
在安装制作前，请用
安装的先后顺序是电感线圈、电阻器、电容器、高频三极管、话筒和拨动开关、电池卡子。将电阻器、电容器等元件分类集中安装的目的是减少差错和防止元件的丢失。以上元器件的插装孔位请认真对照图2来确定。电感线圈的两个引出端首先刮除表面上的绝缘漆，然后上好锡，插装时要贴近电路板并牢固焊接，如有虚焊，振荡会不稳定，工作也会不正常。
三极管尽可能**后安装的目的是尽量减少焊接中静电、热量对管子的损害，插装时注意极性同时尽量贴近电路板。
驻极体话筒用两根导线焊接引出，焊接到电路时注意极性，将焊好线的话筒固定在电池架上。电池正极片和负极簧都插装在电池夹的相应处，并用红色、黑色导线分别焊接在正极片和负极簧上，并引出焊接到电路板上。
电阻器和电解电容器采用卧式安装，并靠近电路板。瓷介电容立式安装，也需靠近电路板。

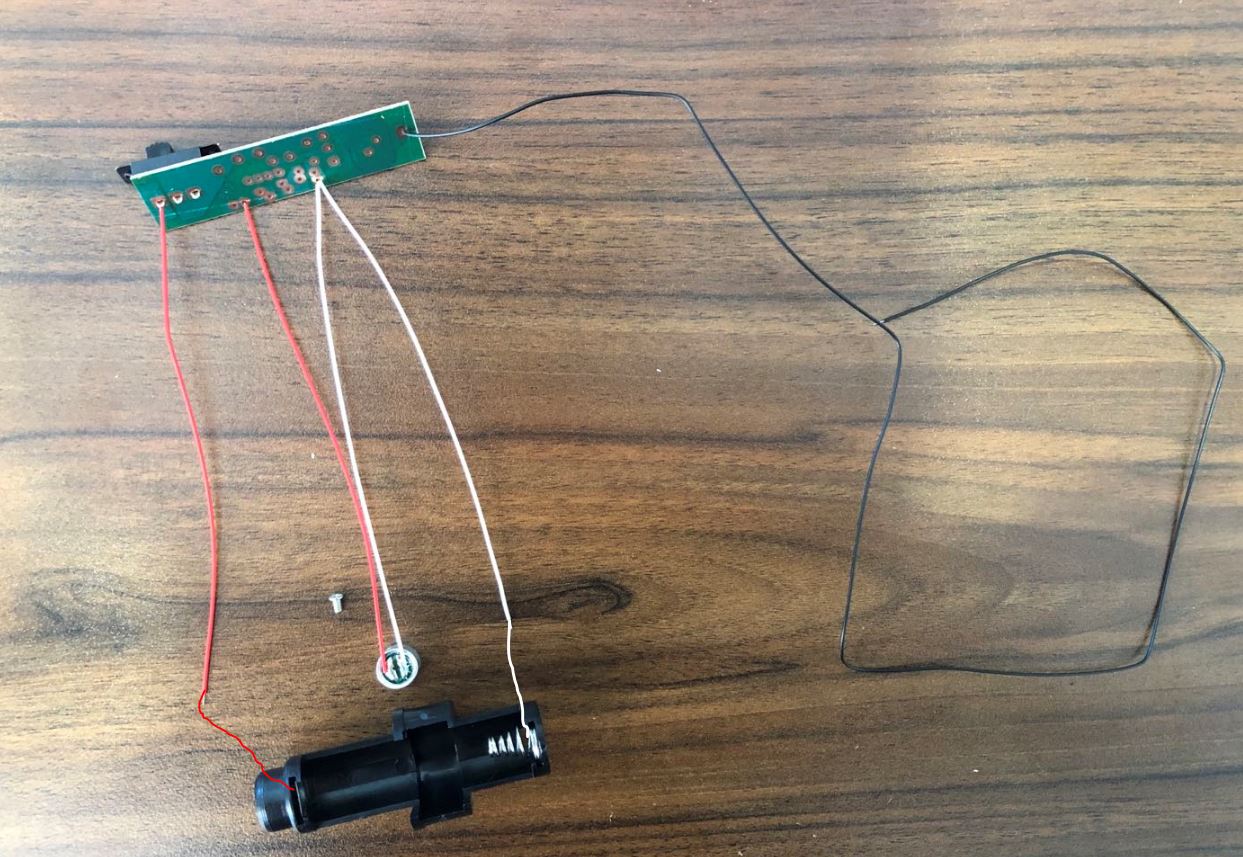

接线疑难点示意图，话筒与电池和天线按照图中方式进行接线。
外壳组装示意
四、调试
无线话筒的电源开关置于“关”的位置，将**表置于“10mA”档，两表笔接到电源开关的两端，可测量电路的总电流，如在10mA左右则电路基本正常，电流过大或过小(甚至为0)都不正常，应检查电路板上有无错焊、虚焊、短路等现象，及时予以排除。
然后打开收音机(置于FM段)和话筒开关K(置于ON处)然后手持话筒，一边对话筒讲话一边调收台旋钮(或选频键)直到收音机中传出自己的声音为止。如果在整个频段(即88—108MHZ)仍收不到自己的声音则仔细拨动振荡线圈l，拨动时只需拉开或缩小线圈每匝之间的距离，调整时应仔细。若调整线圈的松紧仍不奏效则应将l焊下来增加一匝或者减少一匝(因电子元件参数的影响)，重新焊上后继续上述调整。
