声光控延时开关原理与制作

2015-01-24 14:40
11897
资讯文章
admin
来源：本站

用 一、电路的工作原理

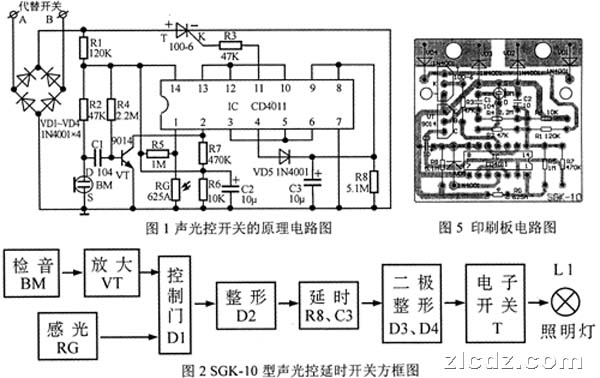

声光控延时开关的电路原理图见图1所示。电路中的主要元器件是使用了数字集成电路CD4011，其内部含有4个独立的与非门D1～D4，使电路结构简单，工作**性高。

    顾名思义，声光控延时开关就是用声音来控制开关的“开启"，若干分钟后延时开关“自动关闭"。因此，整个电路的功能就是将声音信号处理后，变为电子开关的开动作。明确了电路的信号流程方向后，即可依据主要元器件将电路划分为若干个单元，由此可画出图2所示的方框图。
    结合图2来分析图1。声音信号(脚步声、掌声等)由驻极体话筒BM接收并转换成电信号，经C1耦合到VT的基极进行电压放大，放大的信号送到与非门(D1)的2脚，R4、R7是VT偏置电阻，C2是电源滤波电容。
    为了使声光控开关在白天开关断开，即灯不亮，由光敏电阻RG等元件组成光控电路，R5和RG组成串联分压电路，夜晚环境无光时，光敏电阻的阻值很大，RG两端的电压高，即为高电平间T=2πR8C3，改变R8或C3的值，可改变延时时间，满足不同目的。D3和D4构成两级整形电路，将方波信号进行整形。当C3充电到一定电平时，信号经与非门D3、D4后输出为高电平，使单向可控硅导通，电子开关闭合；C3充满电后只向R8放电，当放电到一定电平时，经与非门D3、D4输出为低电平，使单向可控硅截止，电子开关断开，完成一次完整的电子开关由开到关的过程。
    二极管VD1～VD4将交流220V进行桥式整流，变成脉动直流电，又经R1降压，C2滤波后即为电路的直流电源，为BM、VT、IC等供电。
    二、元器件的选择

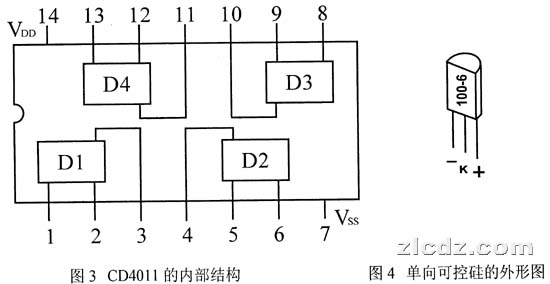

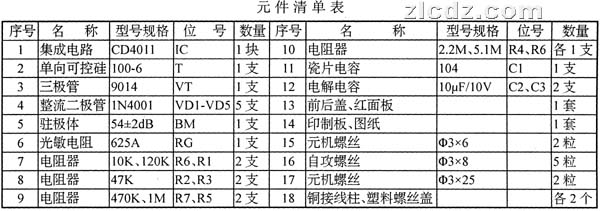

    IC选用CMOS数字集成电路CD4011，其里面含有四个独立的与非门电路。内部结构见图3，VSS是电源的负极，VDD是电源的正极。可控硅T选用1A/400V的进口单向可控硅MCR100-6型，如负载电流大可选用3A、6A、10A等规格的单向可控硅，单向可控硅的外形如图4所示，它的测量方法是：用R×1档，将红表笔接可控硅的负极，黑表笔接正极(如印制板图所示)，这时表针无读数，然后用黑表笔触一下控制极k，这时表针有读数，黑表笔马上离开控制极K这时表针仍有读数(注意触控制极时正负表笔是始终连接说明该可控硅是完好的。驻极体选用的是一般收录机用的小话筒，它的测量方法是：用R×100档将红表笔接外壳的S、黑表笔接D，这时用口对着驻极体吹气，若表针有摆动说明该驻极体完好，摆动越大灵敏度越高；光敏电阻选用的是625A型，有光照射时电阻为20k以下，无光时电阻值大于100MA，说明该元件是完好的。二极管采用普通的整流二极管1N4001～1N4007。总之，元件的选择可灵活掌握，参数可在一定范围内选用。其它元件按图1所示的标注即可。

    三、安装制作
    准备好全套元件后，用**表粗略地(因出厂前已测量过)测量一下各元件的质量，做到心中有数。
    焊接时注意先焊接无极性的阻容元件，电阻采用卧装，电容采用直立装，紧贴电路板，焊接有极性的元件如电解电容、话筒、整流二极管、三极管、单向可控硅等元件时千万不要装反，注意极性的正确，否则电路不能正常工作甚至烧毁元器件。印刷电路图如图5所示。

    四、调试
    调试前，先将焊好的电路板对照印刷电路图认真核对一遍，不要有错焊、漏焊、短路、元件相碰等现象发生。通电后，人体不允许接触电路板的任一部分，防止触电，注意安全。如用**表检测时，只用将**表两表笔接触电路板相应处即可。
    本电路调试时请先将光敏电阻的光挡住，将ab分别接在电灯的开关位上，用手轻拍驻极体，这时灯应亮，若用光照射光敏电阻，再用手重拍驻极体，这时灯不亮，说明光敏电阻完好，这时即告本套件制作成功。若不成功请仔细检查有无虚假错焊和拖锡短路现象。
