“屏幕式”声光电子琴

“屏幕式”声光电子琴



    电子琴在很多电子制作类书刊和网上论坛中很常见,为什么笔者还要介绍一款电子琴的制作呢?它跟其他的电子琴是否有所不同呢?且听笔者进行详细介绍。

作品功能

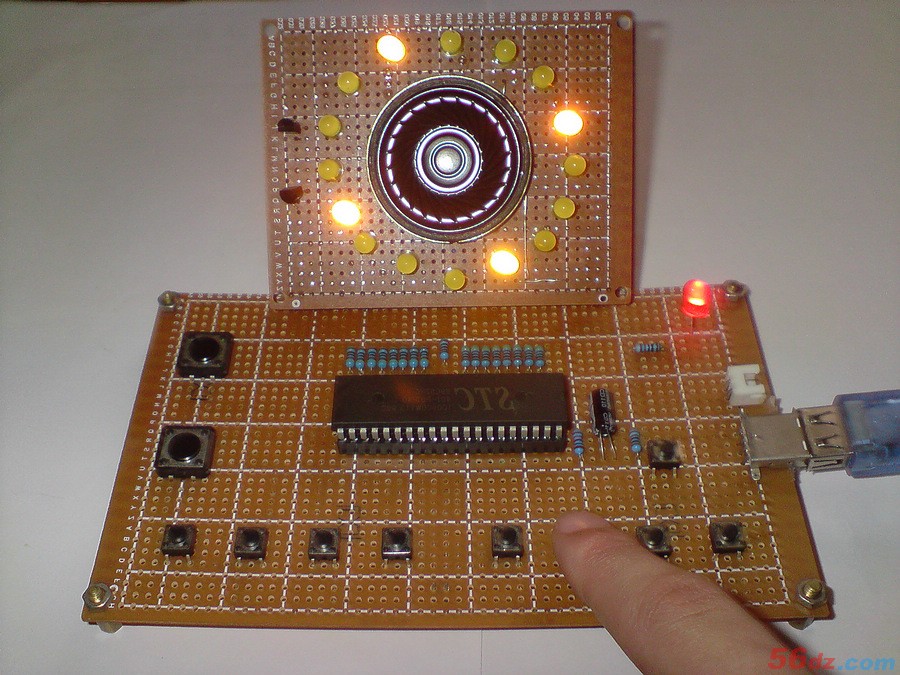

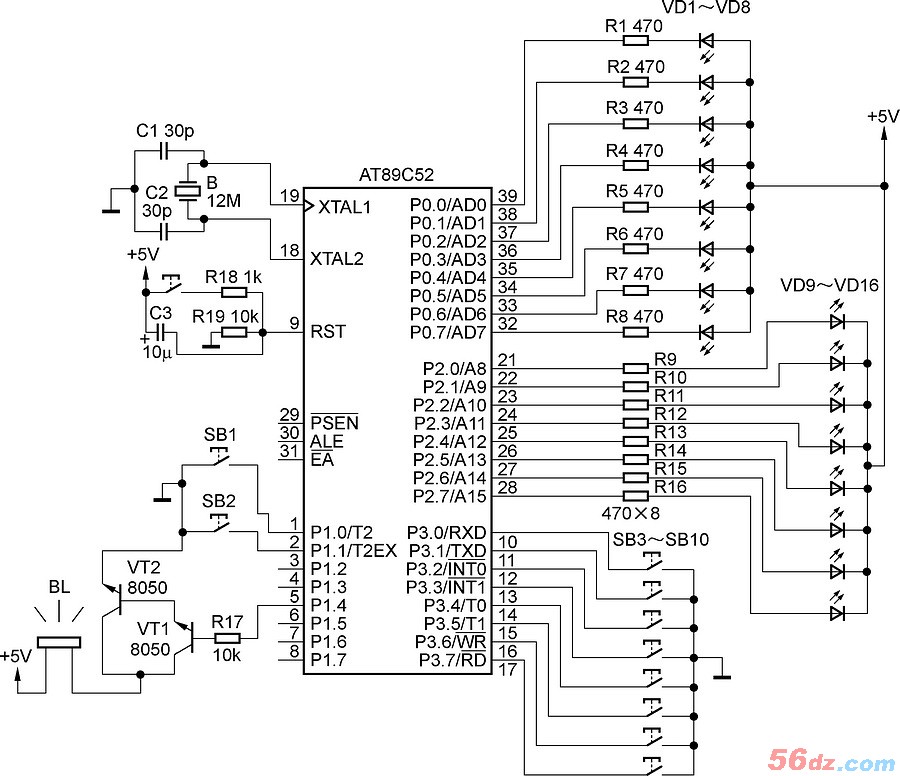

    8个按键(SB3~SB10)能发出8个基本音符,而且上面的LED还会伴随着按键点亮,让你同时享受声音跟视觉上的效果,在自己不弹奏的时候还可以播放内置的音乐,内置了一首《生日快乐》,就算你连音乐也不想听,还可以单独拿LED灯来耍耍花样,按右上角的按键就可以转换流动花式,达到两用的效果,用两块板子制作,上面的板子如同一个“屏幕”显示灯光,相信会给你带来全新的制作。电路见附图。






     废话不多说,接下来就是制作时间:

准备器件: STC89C52RC单片机1块
          470Ω电阻16只
          1kΩ电阻1只
          10kΩ电阻2只
          黄色LED灯16只(可根据个人喜好选择不同颜色)
          小型微动按键8个
          较大的微动按键2个
          8050三极管2个(NPN型)
          扬声器1个
          30pF电容2个
          12MHz晶体1个
          10μF电解电容1个
          5cm×7cm的洞洞板1块
          9cm×16cm的洞洞板1块
          排针若干

         准备好了吗?Let’s do it!

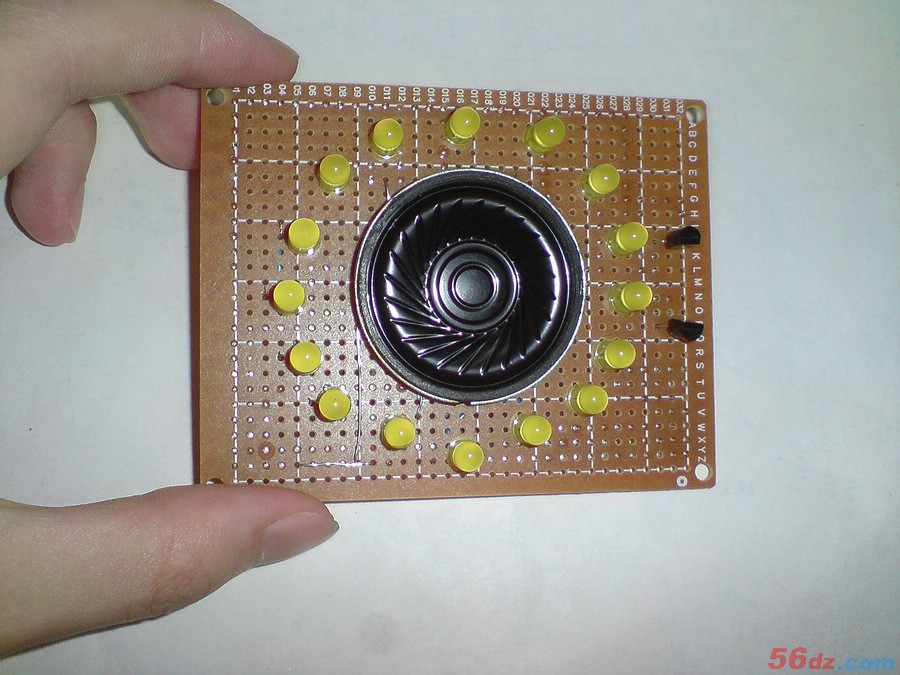

1.先把LED灯和扬声器、三极管按如图所示在5cm×7cm的洞洞板上排列好,并且在背面焊接固定所有元器件。看!样子是否像葵花呢?我小时候经常画这个呢,呵呵~~

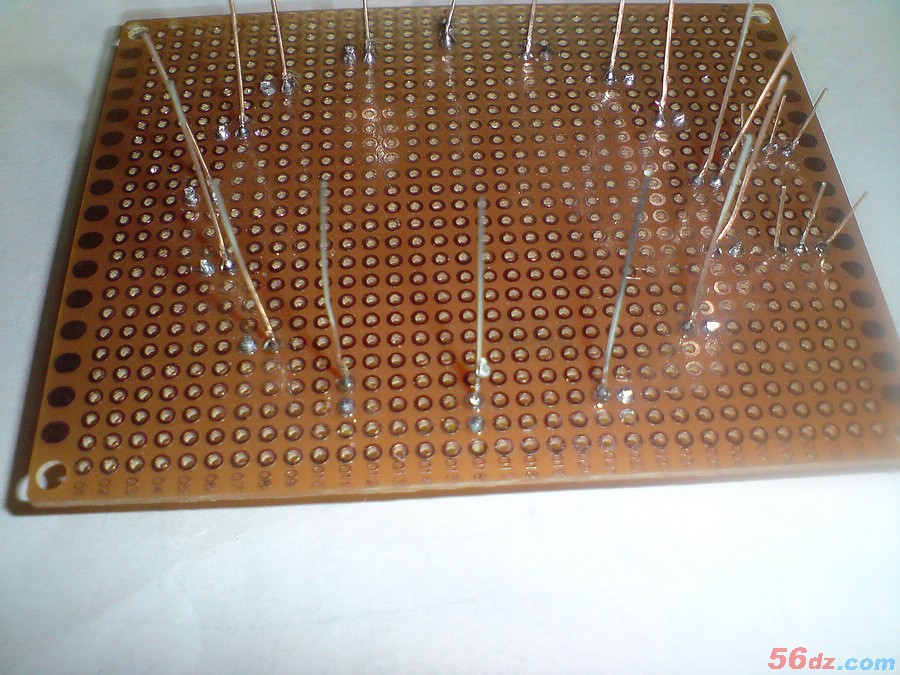

2.在背面把LED灯的负极管脚剪去,注意先把正极的管脚留着,就是那条“长脚”,留出的管脚在后面的制作中还有用处。

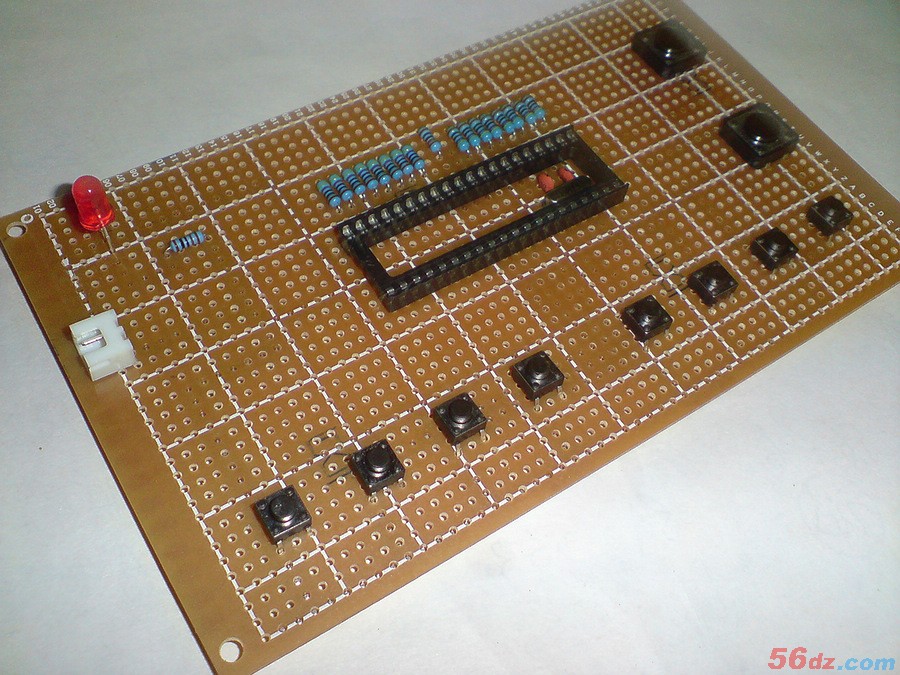

3.然后按照电路图把剩下的部分在9cm×16cm的洞洞板上进行焊接,逐个整齐地焊接上,还可以加上一个红色的LED灯作为电源的指示灯呢,注意指示灯的限流电阻为1kΩ,这个步骤加不加由你决定吧。
