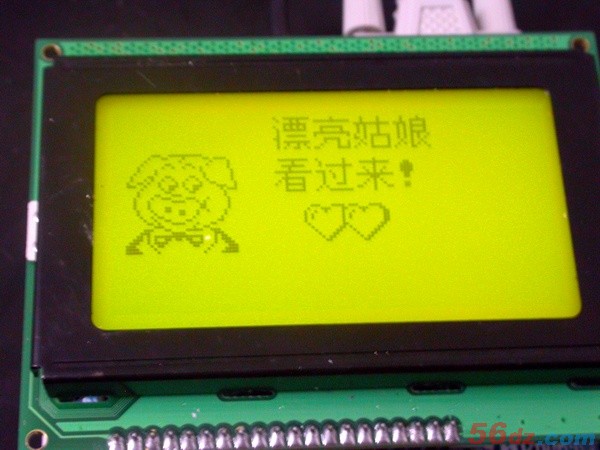

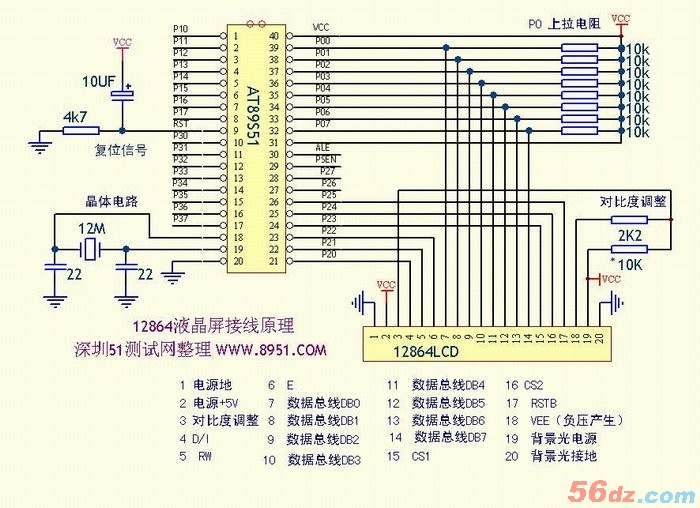

12864液晶原理+程序+ 照片+电路图
- 2015-01-24 15:03
- 7348
- 资讯文章
- admin
- 来源：本站
;12864（带字库汉字显示演示程序）
RS EQU P2.0
RW EQU P2.1
E EQU P2.2
PSB EQU P2.3
RST EQU P2.5
;-----------------------------------------------
LCD_X EQU 30H
LCD_Y EQU 31H
COUNT EQU 32H
COUNT1 EQU 33H
COUNT2 EQU 34H
COUNT3 EQU 35H
;-----------------------------------------------
LCD_DATA EQU 36H
LCD_DATA1 EQU 37H
LCD_DATA2 EQU 38H
STORE EQU 39H
;-----------------------------------------------
ORG 0000H
LJMP MAIN
ORG 0100H
;-----------------------------------------------
MAIN:
MOV SP,#5FH
CLR RST ;复位
LCALL DELAY4
SETB RST
NOP
SETB PSB ;通讯方式为8位数据并口
;********************初始化**********************
LGS0: MOV A,#34H ;34H--扩充指令操作
LCALL SEND_I
MOV A,#30H ;30H--基本指令操作
LCALL SEND_I
MOV A,#01H ;清除显示
LCALL SEND_I
MOV A,#06H ;**在资料写入或读取时，光标的移动方向
LCALL SEND_I ;DDRAM 的地址计数器(AC)加1
MOV A,#0CH ;开显示,关光标,不闪烁
LCALL SEND_I
;===============================================
TU_PLAY1:
MOV DPTR,#TU_TAB1 ;显示图形
LCALL PHO_DISP
LCALL DELAY3
;=================================================
;;显示汉字和字符
;加入80ms的延时，使你能够看清楚显示的过程
;根据汉字显示坐标分段写入（顺序写入）
;=================================================
HAN_WR2:
LCALL CLEAR_P
HAN_WR2A:
MOV DPTR,#TAB1A ;显示汉字和字符
MOV COUNT,#10H ;地址计数器设为16。
MOV A,#80H ;第一行起始地址
LCALL SEND_I
LCALL QUSHU
HAN_WR2B:
MOV DPTR,#TAB1B ;显示汉字和字符
MOV COUNT,#10H ;地址计数器设为16。
MOV A,#90H ;第二行起始地址
LCALL SEND_I
LCALL QUSHU
HAN_WR2C:
MOV DPTR,#TAB1C ;显示汉字和字符
MOV COUNT,#10H ;地址计数器设为16。
MOV A,#88H ;第三行起始地址
LCALL SEND_I
LCALL QUSHU
HAN_WR2D:
MOV DPTR,#TAB1D ;显示汉字和字符
MOV COUNT,#10H ;地址计数器设为16。
MOV A,#98H ;第四行起始地址
LCALL SEND_I
LCALL QUSHU
LCALL DELAY3
LCALL FLASH
LCALL CLEAR_P
JMP TU_PLAY2
;----------------------------------------------
;TU_PLAY1:
MOV DPTR,#TU_TAB1 ;显示图形
LCALL PHO_DISP
LCALL DELAY3
;----------------------------------------------
TU_PLAY2:
MOV DPTR,#TU_TAB2 ;显示图形
LCALL PHO_DISP
LCALL DELAY3
;----------------------------------------------
TU_PLAY3:
MOV DPTR,#TU_TAB4 ;显示图形
LCALL PHO_DISP
LCALL DELAY3
;-----------------------------------------------
;显示点阵
;-----------------------------------------------
LATPLAY1:
MOV A,#01H ;清屏
LCALL SEND_I
MOV LCD_DATA1,#0CCH ;显示点阵
MOV LCD_DATA2,#0CCH
LCALL LAT_DISP
LCALL DELAY3
LCALL CLEAR_P
KU_PLAY2:
LJMP TU_PLAY1
;===============================================
;全屏显示图形子程序
;===============================================
PHO_DISP:
MOV COUNT3,#02H
MOV LCD_X,#80H
PHO_DISP1:
MOV LCD_Y,#80H
MOV COUNT2,#20H
PHO_DISP2:
MOV COUNT1,#10H
LCALL WR_ZB
PHO_DISP3:
CLR A
MOVC A,@A+DPTR
LCALL SEND_D
INC DPTR
DJNZ COUNT1,PHO_DISP3
INC LCD_Y
DJNZ COUNT2,PHO_DISP2
MOV LCD_X,#88H
DJNZ COUNT3,PHO_DISP1
MOV A,#36H
LCALL SEND_I
MOV A,#30H
LCALL SEND_I
RET
;----------------------------------------------
CLRRAM:
MOV LCD_DATA1,#00H ;GDRAM写0子程序
MOV LCD_DATA2,#00H
LCALL LAT_DISP
RET
;==============================================
;显示点阵子程序
;==============================================
LAT_DISP:
MOV COUNT3,#02H
MOV LCD_X,#80H
LAT_DISP1:
MOV LCD_Y,#80H
CLR F0
MOV COUNT2,#20H
LAT_DISP2:
MOV COUNT1,#10H
LCALL WR_ZB
LAT_DISP3:
JB F0,LAT_DISP32
MOV LCD_DATA,LCD_DATA1
AJMP LAT_DISP31
LAT_DISP32:
MOV LCD_DATA,LCD_DATA2
LAT_DISP31:
MOV A,LCD_DATA
LCALL SEND_D
DJNZ COUNT1,LAT_DISP31
INC LCD_Y
CPL F0
DJNZ COUNT2,LAT_DISP2
MOV LCD_X,#88H
DJNZ COUNT3,LAT_DISP1
MOV A,#36H
LCALL SEND_I
MOV A,#30H
LCALL SEND_I
RET
;---------------------------------------------
WR_ZB:
MOV A,#34H
LCALL SEND_I
MOV A,LCD_Y
LCALL SEND_I
MOV A,LCD_X
LCALL SEND_I
MOV A,#30H
LCALL SEND_I
RET
;===============================================
FLASH:
MOV A,#08H ;关闭显示
LCALL SEND_I
LCALL DELAY5
MOV A,#0CH ;开显示,关光标,不闪烁
LCALL SEND_I
LCALL DELAY5
MOV A,#08H ;关闭显示
LCALL SEND_I
LCALL DELAY5
MOV A,#0CH ;开显示,关光标,不闪烁
LCALL SEND_I
LCALL DELAY5
MOV A,#08H ;关闭显示
LCALL SEND_I
LCALL DELAY5
RET
;==================================================
;清屏
;==================================================
CLEAR_P:
MOV A,#01H ;清屏
LCALL SEND_I
MOV A,#34H
LCALL SEND_I
MOV A,#30H
LCALL SEND_I
RET
;==================================================
;查表取数据送显示
;==================================================
QUSHU:
CLR A
MOVC A,@A+DPTR ;查表取数据
LCALL SEND_D ;送显示
INC DPTR
LCALL DELAY4 ;延时80ms,
DJNZ COUNT,QUSHU
RET
;===============================================
;写数据子程序
;RS=1,RW=0,E=高脉冲,D0-D7=数据
;===============================================
SEND_D:
LCALL CHK_BUSY ;写数据子程序
SETB RS
CLR RW
MOV P0,A
SETB E
NOP
NOP
CLR E
RET
;===============================================
;写指令子程序
;RS=0,RW=0,E=高脉冲,D0-D7=指令码
;===============================================
SEND_I:
LCALL CHK_BUSY
CLR RS
CLR RW
MOV P0,A
SETB E
NOP
NOP
CLR E
RET
;================================================
;读数据子程序
;RS=1,RW=1,E=H,D0-D7=数据
;================================================
READ_D:
LCALL CHK_BUSY ;读数据子程序
SETB RS
SETB RW
SETB E
NOP
MOV A,P0
CLR E
MOV STORE,A
RET
;================================================
;;测忙碌子程序
;RS=0,RW=1,E=H,D0-D7=状态字
;================================================
CHK_BUSY:
MOV P0,#0FFH ;测忙碌子程序
CLR RS
SETB RW
SETB E
JB P0.7,$
CLR E
RET
;================================================
;延时子程序
DELAY3:
MOV R5,#16H
DEL31: MOV R6,#100
DEL32: MOV R7,#0FFH
DEL33: DJNZ R7,DEL33
DJNZ R6,DEL32
DJNZ R5,DEL31
RET
DELAY2:
MOV R6,#0CH
DEL21: MOV R7,#18H
DEL22: DJNZ R7,DEL22
DJNZ R6,DEL21
RET
DELAY1:
MOV R6,#06H
DEL11: MOV R7,#08H
DEL12: DJNZ R7,DEL12
DJNZ R6,DEL11
RET
DELAY4:
MOV R6,#100
DEL41: MOV R7,#200
DEL42: DJNZ R7,DEL42
DJNZ R6,DEL41
RET
DELAY5:
MOV R5,#05H
DEL51: MOV R6,#100
DEL52: MOV R7,#0FFH
DEL53: DJNZ R7,DEL53
DJNZ R6,DEL52
DJNZ R5,DEL51
RET
;***********************************************
TAB1:
TAB1A: DB ' 51
TAB1C: DB '自学单片机第一站' ;显示在第三行
TAB1B: DB '
TAB1D: DB 'TEL 755-89956892' ;显示在第四行
;*-------------------------------------------------------------------- *
;* Bitmap点阵数据表 *
;* 图片: E:图形8.bmp,横向取模左高位,数据排列:从左到右从上到下 *
;* 图片尺寸: 128 * 64 *
;*-------------------------------------------------------------------- *
TU_TAB1: ; 数据表
db 0FFh,0FFh,0FFh,0FFh,0FFh,0FFh,0FFh,0FFh,0FFh,0FFh,0FFh,0FFh,0FFh,0FFh,0FFh,0FFh
db 80h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db 80h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db 80h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db 80h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db 80h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db 80h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db 80h, 00h, 00h, 00h, 00h, 3Ch, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db 80h, 00h, 00h, 00h, 00h, 7Fh, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db 80h, 00h, 00h, 00h, 00h,0FFh,0C0h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db 80h, 00h, 00h, 00h, 01h,0BFh,0F8h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db 80h, 00h, 00h, 00h, 01h,0FFh,0DCh, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db 80h, 00h, 00h, 00h, 01h, 1Fh,0FEh, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db 80h, 00h, 00h, 00h, 01h,0DFh,0FFh, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db 80h, 00h, 00h, 00h, 00h,0FFh,0FFh, 19h, 8Ch, 03h, 06h, 00h, 18h, 00h,0FFh,0E1h
db 80h, 00h, 00h, 00h, 00h, 3Fh,0FFh, 0Ch,0CCh, 03h, 06h, 00h, 18h, 00h,0FFh,0E1h
db 80h, 00h, 00h, 00h, 00h, 7Fh,0FFh, 04h, 58h, 03h, 06h, 01h,0FFh,0C0h, 00h,0C1h
db 80h, 00h, 00h, 00h, 00h, 7Fh,0DAh, 3Fh,0FEh, 0Fh,0DFh,0C1h,0FFh,0C0h, 01h, 81h
db 80h, 00h, 00h, 00h, 00h, 7Fh, 8Ch, 3Fh,0FEh, 0Fh,0DFh,0C1h, 98h,0C0h, 07h, 01h
db 80h, 00h, 00h, 00h, 00h, 7Fh,0B8h, 30h, 06h, 03h, 06h, 01h, 98h,0C0h, 06h, 01h
db 80h, 00h, 00h, 00h, 00h,0FEh,0C0h, 0Fh,0F8h, 03h, 8Eh, 01h,0FFh,0C3h,0FFh,0F9h
db 80h, 00h, 00h, 00h, 00h, 7Eh, 00h, 0Fh,0F8h, 07h,0CFh, 01h, 98h,0C3h,0FFh,0F9h
db 80h, 00h, 00h, 00h, 00h, 7Fh, 00h, 00h, 60h, 07h, 5Fh, 81h, 98h,0C0h, 06h, 01h
db 80h, 00h, 00h, 00h, 00h, 7Fh, 80h, 3Fh,0FEh, 0Fh, 36h,0C1h,0FFh,0C0h, 06h, 01h
db 80h, 00h, 00h, 00h, 00h, 1Fh, 80h,0BFh,0FEh, 0Bh, 36h, 61h,0FFh,0C0h, 06h, 01h
db 80h, 00h, 00h, 00h, 00h, 1Fh,0C7h, 00h,0C0h, 03h, 66h, 21h, 98h, 30h, 06h, 01h
db 80h, 00h, 00h, 00h, 15h, 5Fh,0C7h, 00h,0C0h, 03h, 06h, 00h, 18h, 30h, 06h, 01h
db 80h, 00h, 02h,0E0h, 06h, 7Fh,0CEh, 03h,0C0h, 03h, 06h, 00h, 1Fh,0F0h, 1Eh, 01h
db 80h, 00h, 04h, 54h, 4Fh,0FFh,0FCh, 01h, 80h, 03h, 06h, 00h, 0Fh,0E0h, 0Ch, 01h
db 80h, 00h, 03h,0FDh, 3Fh,0FFh,0D9h,0C0h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db 80h, 00h, 1Dh,0FFh,0FFh,0FFh, 87h, 80h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db 80h, 00h, 2Bh,0FFh,0F8h, 7Fh, 06h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db 80h, 00h, 3Fh,0BFh,0F8h, 09h, 0Fh, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db 80h, 00h, 1Fh, 9Fh,0F0h, 00h,0BCh, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db 9Dh,0FEh, 1Fh, 8Fh,0F0h, 00h,0F8h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db 9Fh,0FCh, 17h, 8Fh,0F0h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db 81h,0FFh,0CFh, 9Fh,0E0h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db 82h,0FFh,0FFh, 9Ch, 80h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db 81h, 7Fh,0FFh,0FCh, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db 80h, 6Fh,0FEh, 30h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db 80h, 03h,0FCh, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db 80h, 00h, 34h, 14h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db 80h, 00h, 0Eh, 18h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db 80h, 00h, 02h, 30h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db 80h, 00h, 01h,0E0h, 00h, 00h, 7Fh, 04h, 00h, 3Fh, 82h, 00h, 00h, 00h, 00h, 01h
db 80h, 00h, 00h, 00h, 00h, 00h, 7Fh, 0Ch, 00h, 3Fh, 86h, 00h, 00h, 00h, 00h, 01h
db 80h, 00h, 00h, 00h, 00h, 00h, 7Fh, 1Ch, 00h, 3Fh, 8Eh, 00h, 00h, 00h, 00h, 01h
db 83h,0BBh, 9Dh,0DCh,0EEh,0E0h, 70h, 7Ch, 38h, 38h, 3Eh, 00h,0E0h, 38h, 3Bh, 31h
db 83h,0BBh, 9Dh,0DCh,0EEh,0E0h, 70h, 7Ch, 3Ch, 38h, 3Eh, 00h,0F0h, 7Ch, 3Fh,0F9h
db 83h,0BBh, 9Dh,0DCh,0EEh,0E0h, 76h, 1Ch, 7Eh, 3Bh, 0Eh, 01h,0F8h,0FEh, 3Fh,0F9h
db 83h,0BBh, 9Dh,0DCh,0EEh,0E0h, 7Fh, 1Ch, 76h, 3Fh, 8Eh, 01h,0D8h,0EEh, 3Bh,0B9h
db 83h,0BBh, 9Dh,0DCh,0EEh,0E0h, 7Fh, 1Ch, 76h, 3Fh, 8Eh, 01h,0D8h,0EEh, 3Bh,0B9h
db 83h,0BBh, 9Dh,0DCh,0EEh,0E0h, 77h, 1Ch, 76h, 3Bh, 8Eh, 01h,0D8h,0EEh, 3Bh,0B9h
db 81h,0BBh, 0Dh,0D8h, 6Eh,0C0h, 07h, 1Ch, 70h, 03h, 8Eh, 01h,0C0h,0EEh, 3Bh,0B9h
db 81h,0ABh, 0Dh, 58h, 6Ah,0C0h, 07h, 1Ch, 70h, 03h, 8Eh, 01h,0C0h,0EEh, 3Bh,0B9h
db 81h,0ABh, 0Dh, 58h, 6Ah,0C0h, 77h, 1Ch, 70h, 3Bh, 8Eh, 01h,0C0h,0EEh, 3Bh,0B9h
db 81h,0ABh, 0Dh, 58h, 6Ah,0C0h, 77h, 1Ch, 76h, 3Bh, 8Eh, 01h,0D8h,0EEh, 3Bh,0B9h
db 81h,0EFh, 0Fh, 78h, 7Bh,0C0h, 77h, 1Ch, 76h, 3Bh, 8Eh, 01h,0D8h,0EEh, 3Bh,0B9h
db 81h,0EFh, 0Fh, 78h, 7Bh,0DCh, 77h, 1Ch, 76h, 3Bh, 8Eh, 39h,0D8h,0EEh, 3Bh,0B9h
db 81h,0EFh, 0Fh, 78h, 7Bh,0DCh, 7Fh, 1Ch, 7Eh, 3Fh, 8Eh, 39h,0F8h,0FEh, 3Bh,0B9h
db 81h,0EFh, 0Fh, 78h, 7Bh,0DCh, 3Eh, 1Ch, 3Ch, 1Fh, 0Eh, 38h,0F0h, 7Ch, 3Bh,0B9h
db 81h,0EFh, 0Fh, 78h, 7Bh,0DCh, 1Ch, 1Ch, 3Ch, 0Eh, 0Eh, 38h,0F0h, 78h, 3Bh,0B9h
db 80h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db0FFh,0FFh,0FFh,0FFh,0FFh,0FFh,0FFh,0FFh,0FFh,0FFh,0FFh,0FFh,0FFh,0FFh,0FFh,0FFh
;*-------------------------------------------------------------------- *
;* Bitmap点阵数据表 *
;* 图片: E:图形12.bmp,横向取模左高位,数据排列:从左到右从上到下 *
;* 图片尺寸: 128 * 64 *
;*-------------------------------------------------------------------- *
TU_TAB2: ; 数据表
db 40h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 03h, 65h,0E8h, 80h, 00h, 01h
db 9Ah,0D6h,0B4h, 42h, 00h, 00h, 00h, 00h, 00h, 00h, 34h,0DAh,0D0h, 00h, 00h, 01h
db0A4h, 00h, 02h, 10h, 6Bh, 30h, 00h, 00h, 00h, 00h, 8Bh,0FFh, 30h, 00h, 00h, 01h
db 42h,0D6h,0B0h, 42h, 80h, 00h, 00h, 00h, 00h, 16h, 77h,0FEh,0C0h, 00h, 00h, 01h
db 42h,0D6h,0B0h, 42h, 80h, 00h, 00h, 00h, 00h, 16h, 77h,0FEh,0C0h, 00h, 00h, 01h
db0B9h, 20h, 04h, 00h, 00h, 02h, 10h, 00h, 00h, 00h,0BCh,0BCh, 00h, 00h, 00h, 01h
db 46h,0D6h,0B1h,0ACh, 6Bh, 30h, 00h, 00h, 02h, 29h,0CBh, 40h, 00h, 00h, 00h, 01h
db0FFh,0F9h, 04h, 01h, 00h, 00h, 00h, 00h, 01h, 16h,0B4h,0A0h, 00h, 00h, 00h, 01h
db0FFh,0FFh,0F2h, 50h, 00h, 40h, 00h, 00h, 00h, 29h, 4Bh, 00h, 00h, 00h, 00h, 01h
db0FFh,0FFh,0F2h, 50h, 00h, 40h, 00h, 00h, 00h, 29h, 4Bh, 00h, 00h, 00h, 00h, 01h
db0FFh,0FFh,0BDh, 82h, 94h, 00h, 40h, 00h, 00h,0C9h, 30h, 02h, 00h, 00h, 00h, 01h
db0FFh,0FFh,0FBh,0B0h, 00h, 08h, 00h, 00h, 05h, 16h, 44h, 40h, 00h, 00h, 00h, 01h
db0FFh,0FFh,0FFh,0EFh, 90h, 40h, 00h, 00h, 00h, 21h, 00h, 04h,0C8h, 30h, 00h, 01h
db0A5h,0FFh,0FFh,0FDh, 6Bh, 00h, 00h, 00h, 00h,0C8h, 00h, 99h, 16h,0FAh, 40h, 01h
db0A5h,0FFh,0FFh,0FDh, 6Bh, 00h, 00h, 00h, 00h,0C8h, 00h, 99h, 16h,0FAh, 40h, 01h
db 82h, 2Fh,0FFh,0FFh,0E8h, 84h, 00h, 00h, 00h, 00h, 08h, 00h,0DFh,0FFh,0ECh, 01h
db 24h,0C1h, 7Fh,0FFh,0F4h, 30h, 00h, 00h, 00h, 00h, 00h,0A7h,0FFh,0FFh,0FCh, 01h
db 42h, 28h, 05h,0BFh,0FBh, 80h, 00h, 00h, 00h, 00h, 04h, 1Bh,0FFh,0FFh,0FFh, 81h
db 98h,0C1h, 4Ah, 53h,0ECh, 48h, 00h, 00h, 00h, 00h, 40h, 7Fh,0FFh,0FFh,0FFh,0E1h
db 98h,0C1h, 4Ah, 53h,0ECh, 48h, 00h, 00h, 00h, 00h, 40h, 7Fh,0FFh,0FFh,0FFh,0E1h
db 42h, 28h, 00h, 0Ch, 77h, 82h, 00h, 00h, 00h, 00h, 33h,0BFh,0FFh,0FFh,0FFh, 89h
db 18h,0C1h, 4Ah, 51h, 9Bh, 74h, 00h, 00h, 00h, 00h, 04h,0FFh, 3Fh,0FFh,0DFh,0F1h
db0C2h, 28h, 00h, 0Ch, 04h, 80h, 00h, 00h, 00h, 00h, 40h,0FEh, 1Fh,0F9h,0C3h,0F9h
db 1Ah,0D6h,0B5h,0A1h, 6Bh, 75h, 80h, 00h, 00h, 00h, 8Fh,0FCh, 3Fh,0F2h, 0Fh, 1Fh
db 1Ah,0D6h,0B5h,0A1h, 6Bh, 75h, 80h, 00h, 00h, 00h, 8Fh,0FCh, 3Fh,0F2h, 0Fh, 1Fh
db0C5h, 29h, 79h, 8Ch, 00h, 88h, 00h, 00h, 00h, 00h, 03h,0F8h, 1Fh,0C8h, 52h, 81h
db 22h,0FFh,0FFh,0F2h, 6Bh, 35h, 80h, 00h, 00h, 00h, 37h,0C2h, 3Fh,0FBh,0FCh, 09h
db 9Ah,0FFh,0FFh,0FFh, 00h, 48h, 00h, 00h, 00h, 00h, 07h,0D8h, 1Fh,0FFh,0E3h, 81h
db 9Ah,0FFh,0FFh,0FFh, 00h, 48h, 00h, 00h, 00h, 00h, 07h,0D8h, 1Fh,0FFh,0E3h, 81h
db 47h,0FFh,0FFh,0FFh,0F3h, 35h, 80h, 00h, 00h, 00h, 8Fh,0C1h, 0Fh,0FFh,0ACh, 01h
db0B9h,0FFh,0FFh,0FFh,0FCh, 4Ah, 20h, 00h, 00h, 00h, 0Fh,0A4h, 07h,0FEh, 40h, 01h
db 5Fh,0FFh,0C7h,0FFh,0FCh,0B5h, 80h, 00h, 00h, 00h, 4Fh,0DAh,0FFh,0F8h, 00h, 01h
db0A7h,0FFh,0B7h,0FFh,0FFh, 8Ah, 20h, 00h, 00h, 00h, 0Fh,0FFh,0EFh, 40h, 00h, 01h
db0A7h,0FFh,0B7h,0FFh,0FFh, 8Ah, 20h, 00h, 00h, 00h, 0Fh,0FFh,0EFh, 40h, 00h, 01h
db 7Fh,0FFh, 47h,0FDh, 7Fh,0C5h, 80h, 00h, 00h, 00h, 3Fh,0DAh,0D0h, 00h, 00h, 01h
db0A7h,0FEh, 37h,0FFh, 7Ch,0FAh, 50h, 00h, 00h, 00h, 0Ch,0A4h, 08h, 00h, 00h, 01h
db0DFh,0FEh, 43h,0FFh,0F8h,0C1h, 80h, 00h, 00h, 00h, 48h, 01h, 00h, 00h, 00h, 01h
db 27h,0FFh, 4Bh,0FFh,0FFh,0FAh, 2Ch, 00h, 00h, 00h, 03h, 58h, 20h, 00h, 00h, 01h
db 27h,0FFh, 4Bh,0FFh,0FFh,0FAh, 2Ch, 00h, 00h, 00h, 03h, 58h, 20h, 00h, 00h, 01h
db 9Bh,0FFh,0C3h,0FFh,0FFh,0F1h,0C0h, 00h, 00h, 00h, 08h, 00h, 00h, 00h, 00h, 01h
db 64h, 3Fh,0FDh,0FFh, 6Bh, 7Ch, 10h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db 03h,0D7h,0FFh,0FDh, 10h, 01h,0A0h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db0D8h, 29h, 4Fh,0A2h, 80h,0B5h, 90h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db0D8h, 29h, 4Fh,0A2h, 80h,0B5h, 90h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db 05h, 10h,0B0h, 4Ch, 0Bh, 08h, 40h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db0A0h,0C9h, 0Ah, 00h, 00h, 42h, 10h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db 04h, 10h, 40h, 21h, 64h, 09h,0A0h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db0A2h,0C1h, 35h, 8Ch, 00h, 44h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db0A2h,0C1h, 35h, 8Ch, 00h, 44h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db 00h, 16h, 00h, 21h, 14h, 09h,0A0h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db0A5h, 00h,0B5h, 80h, 83h, 44h, 0Ch, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db 00h, 26h, 00h, 12h, 08h, 09h,0A0h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db0DAh, 00h,0B4h, 40h, 60h, 44h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db0DAh, 00h,0B4h, 40h, 60h, 44h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db 80h,0C8h, 00h, 00h, 04h, 01h,0A0h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db0A2h, 20h, 89h, 91h, 10h, 8Ah, 10h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db 44h, 06h, 00h, 00h, 00h, 30h, 40h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db 44h, 06h, 00h, 00h, 00h, 30h, 40h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db 80h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db 80h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db 80h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db 80h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db0FFh,0FFh,0FFh,0FFh,0FFh,0FFh,0FFh,0FFh,0FFh,0FFh,0FFh,0FFh,0FFh,0FFh,0FFh,0FFh
;*-------------------------------------------------------------------- *
;*-------------------------------------------------------------------- *
;* Bitmap点阵数据表 *
;* 图片: E:图形13.bmp,横向取模左高位,数据排列:从左到右从上到下 *
;* 图片尺寸: 128 * 64 *
;*-------------------------------------------------------------------- *
TU_TAB4: ; 漂亮姑娘看过来
db 0FFh,0FFh,0FFh,0FFh,0FFh,0FFh,0FFh,0FFh,0FFh,0FFh,0FFh,0FFh,0FFh,0FFh,0FFh,0FFh
db 80h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db 80h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h
db 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h
db 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h
db 00h, 00h, 00h, 00h, 00h, 00h, 00h, 11h,0FFh, 80h, 40h, 08h, 30h, 10h, 20h, 00h
db 00h, 00h, 00h, 00h, 00h, 00h, 00h, 0Ch, 68h, 3Fh,0FFh, 08h, 30h, 11h,0F8h, 00h
db 00h, 00h, 00h, 00h, 00h, 00h, 00h, 0Ch, 68h, 3Fh,0FFh, 08h, 30h, 11h,0F8h, 00h
db 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h,0FFh, 00h, 00h, 7Fh,0FEh, 7Dh, 08h, 00h
db 00h, 00h, 00h, 00h, 00h, 00h, 00h, 11h, 6Bh, 07h,0FCh, 16h, 30h, 2Dh,0F8h, 00h
db 00h, 00h, 00h, 00h, 00h, 00h, 00h, 0Dh,0FFh, 04h, 0Ch, 16h, 30h, 2Dh, 08h, 00h
db 00h, 00h, 00h, 00h, 00h, 00h, 00h, 0Ch, 00h, 3Fh,0FFh, 16h, 30h, 2Dh,0F8h, 00h
db 00h, 00h, 00h, 00h, 00h, 00h, 00h, 0Ch, 00h, 3Fh,0FFh, 16h, 30h, 2Dh,0F8h, 00h
db 00h, 00h, 00h, 00h, 00h, 00h, 00h, 0Ch,0FFh, 30h, 01h, 66h,0FEh, 2Dh, 26h, 00h
db 00h, 00h, 00h, 00h, 00h, 00h, 00h, 1Ch, 00h, 03h,0F0h, 76h, 82h, 2Dh, 28h, 00h
db 00h, 00h, 00h, 00h, 00h, 00h, 00h, 0Dh,0FFh, 82h, 11h, 08h, 82h, 11h, 10h, 00h
db 00h, 00h, 00h, 00h, 00h, 00h, 00h, 0Ch, 8Bh, 04h, 11h, 16h, 82h, 2Dh, 28h, 00h
db 00h, 00h, 00h, 00h, 00h, 00h, 00h, 0Ch, 8Bh, 04h, 11h, 16h, 82h, 2Dh, 28h, 00h
db 00h, 00h, 00h, 00h, 00h, 00h, 00h, 0Dh, 18h,0B8h, 1Fh, 60h,0FEh, 41h,0C6h, 00h
db 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h
db 00h, 07h, 8Fh,0FFh, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h
db 00h, 08h, 70h, 40h,0EFh, 80h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h
db 00h, 08h, 70h, 40h,0EFh, 80h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h
db 00h, 10h, 00h, 80h, 10h, 60h, 00h, 0Fh,0FFh, 30h, 0Ch, 00h, 80h, 00h, 00h, 00h
db 00h, 20h, 18h, 38h, 20h, 60h, 00h, 00h, 60h, 08h, 0Ch, 1Fh,0FCh, 1Ch, 00h, 00h
db 00h,0C0h, 64h, 45h, 00h, 60h, 00h, 03h,0FCh, 0Bh,0FFh, 00h, 80h, 3Eh, 00h, 00h
db 00h,0C1h, 00h, 01h, 00h, 10h, 00h, 00h, 80h, 00h, 0Ch, 08h, 88h, 3Eh, 00h, 00h
db 00h,0C1h, 00h, 01h, 00h, 10h, 00h, 00h, 80h, 00h, 0Ch, 08h, 88h, 3Eh, 00h, 00h
db 01h, 01h, 00h, 00h,0C0h, 10h, 00h, 1Fh,0FFh,0BDh, 8Ch, 06h,0B0h, 3Eh, 00h, 00h
db 02h, 0Eh, 18h, 1Ch,0C0h, 10h, 00h, 01h, 00h, 04h, 4Ch, 7Fh,0FEh, 1Ch, 00h, 00h
db 02h, 16h, 64h, 22h, 20h, 10h, 00h, 03h,0FCh, 04h, 4Ch, 01h,0C0h, 1Ch, 00h, 00h
db 02h, 16h, 64h, 22h, 20h, 10h, 00h, 03h,0FCh, 04h, 4Ch, 01h,0C0h, 1Ch, 00h, 00h
db 04h,0E8h, 83h, 41h, 1Ch, 08h, 00h, 0Dh, 04h, 04h, 0Ch, 06h,0B0h, 00h, 00h, 00h
db 07h, 10h, 8Fh, 47h, 03h, 88h, 00h, 11h,0FCh, 04h, 3Ch, 08h, 88h, 1Ch, 00h, 00h
db 00h, 20h, 6Ch, 26h, 01h, 78h, 00h, 01h, 04h, 0Ah, 00h, 70h, 86h, 1Ch, 00h, 00h
db 00h,0C0h, 18h, 1Ch, 00h, 80h, 00h, 01h,0FCh, 31h,0FFh, 00h, 80h, 00h, 00h, 00h
db 00h,0C0h, 18h, 1Ch, 00h, 80h, 00h, 01h,0FCh, 31h,0FFh, 00h, 80h, 00h, 00h, 00h
db 00h,0C1h, 87h, 80h, 00h, 80h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h
db 01h, 06h, 78h, 3Ch, 20h, 60h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h
db 01h, 08h, 07h,0C2h,0C0h, 60h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h
db 01h, 08h, 00h, 01h,0C0h, 60h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h
db 01h, 08h, 00h, 01h,0C0h, 60h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h
db 01h, 08h, 18h, 01h,0C0h, 60h, 00h, 00h, 00h,0F1h,0F3h, 87h,0C0h, 00h, 00h, 00h
db 00h,0C6h, 18h,0C2h, 20h, 80h, 00h, 00h, 03h, 0Eh, 1Ch, 78h, 70h, 00h, 00h, 00h
db 00h,0C1h, 00h,0C2h, 00h, 80h, 00h, 00h, 04h, 44h, 11h, 10h, 38h, 00h, 00h, 00h
db 00h, 26h,0E0h, 04h, 01h, 00h, 00h, 00h, 04h, 80h, 12h, 00h, 38h, 00h, 00h, 00h
db 00h, 26h,0E0h, 04h, 01h, 00h, 00h, 00h, 04h, 80h, 12h, 00h, 38h, 00h, 00h, 00h
db 00h, 11h, 18h, 38h, 03h, 00h, 00h, 00h, 04h, 80h, 12h, 00h, 38h, 00h, 00h, 00h
db 00h, 0Eh, 87h,0C2h, 1Ch, 00h, 00h, 00h, 04h, 00h, 10h, 00h, 38h, 00h, 00h, 00h
db 00h, 01h,0E0h, 04h,0E0h, 00h, 00h, 00h, 03h, 00h, 1Ch, 00h, 70h, 00h, 00h, 00h
db 00h, 1Eh, 18h, 3Fh, 1Eh, 00h, 00h, 00h, 00h, 80h, 32h, 00h,0C0h, 00h, 00h, 00h
db 00h, 1Eh, 18h, 3Fh, 1Eh, 00h, 00h, 00h, 00h, 80h, 32h, 00h,0C0h, 00h, 00h, 00h
db 00h, 38h, 07h,0C0h, 0Fh, 00h, 00h, 00h, 00h, 40h, 61h, 01h, 80h, 00h, 00h, 00h
db 00h,0E9h,0FFh,0FFh, 0Dh, 80h, 00h, 00h, 00h, 31h,0C0h, 87h, 00h, 00h, 00h, 00h
db 01h,0E9h, 1Bh,0B9h, 0Dh,0E0h, 00h, 00h, 00h, 0Bh, 80h, 6Eh, 00h, 00h, 00h, 00h
db 03h,0C9h,0F0h, 1Fh, 0Ch,0F0h, 00h, 00h, 00h, 06h, 00h, 18h, 00h, 00h, 00h, 00h
db 03h,0C9h,0F0h, 1Fh, 0Ch,0F0h, 00h, 00h, 00h, 06h, 00h, 18h, 00h, 00h, 00h, 00h
db 07h, 06h,0E0h, 06h, 10h, 78h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h
db 07h,0C1h, 00h, 00h, 20h,0F8h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h
db 07h,0E0h, 80h, 00h,0C1h,0F8h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h
db 07h,0E0h, 80h, 00h,0C1h,0F8h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h
db 80h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 00h, 01h
db0FFh,0FFh,0FFh,0FFh,0FFh,0FFh,0FFh,0FFh,0FFh,0FFh,0FFh,0FFh,0FFh,0FFh,0FFh,0FFh
end
概述
带中文字库的128X64是一种具有4位/8位并行、2线或3线串行多种接口方式，内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块；其显示分辨率为128×64, 内置8192个16*16点汉字，和128个16*8点ASCII字符集.利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。可以显示8×4行16×16点阵的汉字. 也可完成图形显示.低电压低功耗是其又一显著特点。由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。
基本特性:
l 低电源电压（VDD:+3.0--+5.5V）
l 显示分辨率:128×64点
l 内置汉字字库，提供8192个16×16点阵汉字(简繁体可选)
l 内置 128个16×8点阵字符
l 2MHZ时钟频率
l 显示方式：STN、半透、正显
l 驱动方式：1/32DUTY，1/5BIAS
l 视角方向：6点
l 背光方式：侧部高亮白色LED，功耗仅为普通LED的1/5—1/10
l 通讯方式：串行、并口可选
l 内置DC-DC转换电路，无需外加负压
l 无需片选信号，简化软件设计
l 工作温度: 0℃ - +55℃ ,存储温度: -20℃ - +60℃

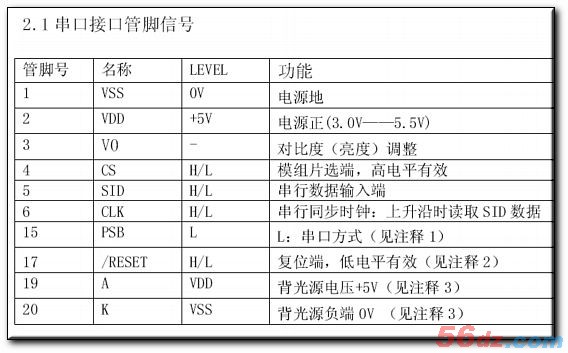

模块接口说明
*注释1：如在实际应用中仅使用串口通讯模式，可将PSB接固定低电平，也可以将模块上的J8和“GND”用焊锡短接。
*注释2：模块内部接有上电复位电路，因此在不需要经常复位的场合可将该端悬空。
*注释3：如背光和模块共用一个电源，可以将模块上的JA、JK用焊锡短接。
2.2并行接口
|
管脚号 |
管脚名称 |
电平 |
管脚功能描述 |
|
1 |
VSS |
0V |
电源地 |
|
2 |
VCC |
3.0+5V |
电源正 |
|
3 |
V0 |
- |
对比度（亮度）调整 |
|
4 |
RS(CS） |
H/L |
RS=“H”,表示DB7——DB0为显示数据 RS=“L”,表示DB7——DB0为显示指令数据 |
|
5 |
R/W(SID) |
H/L |
R/W=“H”,E=“H”,数据被读到DB7——DB0 R/W=“L”,E=“H→L”, DB7——DB0的数据被写到IR或DR |
|
6 |
E(SCLK) |
H/L |
使能信号 |
|
7 |
DB0 |
H/L |
三态数据线 |
|
8 |
DB1 |
H/L |
三态数据线 |
|
9 |
DB2 |
H/L |
三态数据线 |
|
10 |
DB3 |
H/L |
三态数据线 |
|
11 |
DB4 |
H/L |
三态数据线 |
|
12 |
DB5 |
H/L |
三态数据线 |
|
13 |
DB6 |
H/L |
三态数据线 |
|
14 |
DB7 |
H/L |
三态数据线 |
|
15 |
PSB |
H/L |
H：8位或4位并口方式，L：串口方式（见注释1） |
|
16 |
NC |
- |
空脚 |
|
17 |
/RESET |
H/L |
复位端，低电平有效（见注释2） |
|
18 |
VOUT |
- |
LCD驱动电压输出端 |
|
19 |
A |
VDD |
背光源正端（+5V）（见注释3） |
|
20 |
K |
VSS |
背光源负端（见注释3） |
*注释1：如在实际应用中仅使用并口通讯模式，可将PSB接固定高电平，也可以将模块上的J8和“VCC”用焊锡短接。
*注释2：模块内部接有上电复位电路，因此在不需要经常复位的场合可将该端悬空。
*注释3：如背光和模块共用一个电源，可以将模块上的JA、JK用焊锡短接。
模块主要硬件构成说明
控制器接口信号说明：
1、RS，R/W的配合选择决定控制界面的4种模式：
|
RS |
R/W |
功能说明 |
|
L |
L |
MPU写指令到指令暂存器（IR） |
|
L |
H |
读出忙标志（BF）及地址记数器（AC）的状态 |
|
H |
L |
MPU写入数据到数据暂存器（DR） |
|
H |
H |
MPU从数据暂存器（DR）中读出数据 |
2、E信号
|
E状态 |
执行动作 |
结果 |
|
高——>低 |
I/O缓冲——>DR |
配合/W进行写数据或指令 |
|
高 |
DR——>I/O缓冲 |
配合R进行读数据或指令 |
|
低/低——>高 |
无动作 |
● 忙标志:BF BF标志提供内部工作情况.BF=1表示模块在进行内部操作,此时模块不接受外部指令和数据.BF=0时,模块为准备状态,随时可接受外部指令和数据. 利用STATUS RD 指令,可以将BF读到DB7总线,从而检验模块之工作状态.● 字型产生ROM（CGROM） 字型产生ROM（CGROM）提供8192个此触发器是用于模块屏幕显示开和关的控制。DFF=1为开显示（DISPLAY ON),DDRAM 的内容就显示在屏幕上，DFF=0为关显示（DISPLAY OFF)。 DFF 的状态是指令DISPLAY ON/OFF和RST信号控制的。● 显示数据RAM（DDRAM）模块内部显示数据RAM提供64×2个位元组的空间，**多可控制4行16字（64个字）的中文字型显示，当写入显示数据RAM时，可分别显示CGROM与CGRAM的字型；此模块可显示三种字型，分别是半角英数字型(16*8)、CGRAM字型及CGROM的中文字型，三种字型的选择，由在DDRAM中写入的编码选择，在0000H—0006H的编码中（其代码分别是0000、0002、0004、0006共4个）将选择CGRAM的自定义字型，02H—7FH的编码中将选择半角英数字的字型，至于A1以上的编码将自动的结合下一个位元组，组成两个位元组的编码形成中文字型的编码BIG5（A140—D75F），GB（A1A0-F7FFH）。● 字型产生RAM(CGRAM) 字型产生RAM提供图象定义(造字)功能, 可以提供四组16×16点的自定义图象空间，使用者可以将内部字型没有提供的图象字型自行定义到CGRAM中，便可和CGROM中的定义一样地通过DDRAM显示在屏幕中。● 地址计数器AC地址计数器是用来贮存DDRAM/CGRAM之一的地址,它可由设定指令暂存器来改变，之后只要读取或是写入DDRAM/CGRAM的值时，地址计数器的值就会自动加一，当RS为“0”时而R/W为“1”时，地址计数器的值会被读取到DB6——DB0中。● 光标/闪烁控制电路 此模块提供硬体光标及闪烁控制电路，由地址计数器的值来**DDRAM中的光标或闪烁位置。
指令说明
模块控制芯片提供两套控制命令，基本指令和扩充指令如下：
指令表1：（RE=0：基本指令）
|
指 |
指 令 码 |
功能 |
|||||||||
|
令 |
RS |
R/W |
D7 |
D6 |
D5 |
D4 |
D3 |
D2 |
D1 |
D0 |
|
|
清除 显示 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
将DDRAM填满"20H",并且设定DDRAM的地址计数器(AC)到"00H" |
|
地址 归位 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
X |
设定DDRAM的地址计数器(AC)到"00H",并且将游标移到开头原点位置;这个指令不改变DDRAM 的内容 |
|
显示状态开/关 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
D |
C |
B |
D=1: 整体显示 ON C=1: 游标ON B=1:游标位置反白允许 |
|
进入点 设定 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
I/D |
| |
