主程序流程图：

汇编程序清单：

/***************************************************************
程序名称：51单片机自动打铃系统
简要说明：实现24小时制电子钟，8位数码管显示，显示时分秒
    显示格式：23-59-59（小时十位如果为0则不显示）
    到预定时间启动蜂鸣器模拟打铃，蜂鸣器BEEP：P3.7
    打铃方式分起床、熄灯铃和上、下课铃两种
    系统使用4只按键，3只按键用来调整时间，另一只为强制打铃按钮
    调整选择键SET_KEY：P1.0；通过选择键选择调整位，选中位闪烁
    增加键ADD_KEY：P1.1；按一次使选中位加1
    减少键DEC_KEY；P1.2；按一次使选中位减1
    如果长按ADD_KEY或DEC_KEY，识别后则进行调时快进，此时停止闪烁
    如果选中位是秒，则按增加键或减少键都是将秒清零
    强制打铃键DALING_KEY：P1.3；用来强制打铃或强制关闭铃声

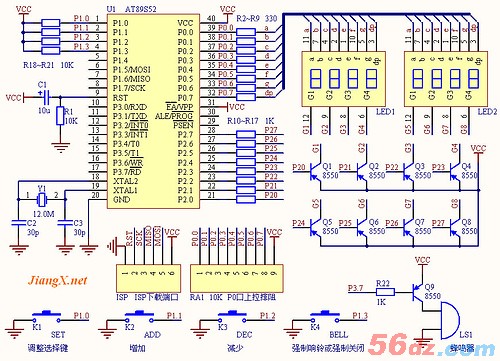

    P0口输出数码管段选信号，P2口输出数码管位选信号。晶振12M
编    写：JiangX.net
**后更新：09/1/2晚
***************************************************************/
  BEEP EQU P3.7  ;定义蜂鸣器（电铃）控制信号输出口
  ORG 0000H   ;程序入口地址
  LJMP START
  ORG 000BH   ;定时器0中断入口地址
  LJMP TIMER_0

  ORG 0300H

/*****程序开始，初始化*****/
START:
  SETB BEEP   ;关闭蜂鸣器（电铃）
  SETB 48H   ;使用一个bit位用于调时闪烁标志
  SETB 47H   ;使用一个bit位用于产生脉冲用于调时快进时基
  CLR  45H   ;关闭响铃方式1标志
  CLR  44H   ;关闭响铃方式2标志
  MOV R1,#0   ;调整选择键功能标志：0正常走时、1调时、2调分、3调秒

  MOV 20H,#00H  ;用于控制秒基准时钟源的产生
  MOV 21H,#00H  ;清零秒寄存器
  MOV 22H,#00H  ;清零分寄存器
  MOV 23H,#00H  ;清零时寄存器
  MOV 24H,#00H  ;用于控制调时闪烁的基准时钟的产生

  MOV IP,#02H   ;IP,IE初始化
  MOV IE,#82H
  MOV TMOD,#01H  ;设定定时器0工作方式1
  MOV TH0,#3CH
  MOV TL0,#0B0H  ;赋定时初值，定时50ms
  SETB TR0   ;启动定时器0
  MOV SP,#40H   ;重设堆栈指针

/*****主程序*****/
MAIN:
  CJNE R1,#00H,MAIN1 ;是否为正常走时状态
  LCALL BIJIAO1  ;调用起床、熄灯打铃比较子程序
  LCALL BIJIAO2  ;调用上、下课打铃比较子程序
  LCALL DALING1  ;调用响铃方式1执行子程序
  LCALL DALING2  ;调用响铃方式2执行子程序
MAIN1:
  LCALL DISPLAY   ;调用显示子程序
  LCALL KEY_SCAN   ;调用按键检测子程序
  JZ MAIN    ;无键按下则返回重新循环
  LCALL SET_KEY   ;调用选择键处理子程序
  JB 46H,MAIN   ;如果已进行长按调整（调时快进），则不再执行下面的单步调整
  LCALL ADD_KEY  ;调用增加键处理子程序
  LCALL DEC_KEY  ;调用减少键处理子程序
  LCALL DALING_KEY ;处理强制打铃/强制关闭铃声键
  LJMP MAIN    ;重新循环

/*****定时中断服务程序*****/
TIMER_0:
  PUSH ACC
  PUSH PSW    ;保护现场
  MOV TH0,#3CH
  MOV TL0,#0B0H   ;重新赋定时初值
  CPL 47H    ;产生脉冲用于调时快进时基
  INC 24H
  MOV A,24H
  CJNE A,#10,ADD_TIME ;产生0.5秒基准时钟，用于调时闪烁
  CPL 48H    ;取反调时闪烁标志位
  MOV 24H,#00H

ADD_TIME:
  INC 20H
  MOV A,20H
  CJNE A,#20,RETI1 ;产生1秒基准时钟
  MOV 20H,#00H   ;一秒钟时间到，清零20H
  MOV A,21H
  ADD A,#01H
  DA A       ;作十进制调整
  MOV 21H,A
  CJNE A,#60H,RETI1
  MOV 21H,#00H   ;一分钟到
  MOV A,22H
  ADD A,#01H
  DA A
  MOV 22H,A
  CJNE A,#60H,RETI1
  MOV 22H,#00H   ;一小时到
  MOV A,23H
  ADD A,#01H
  DA A
  MOV 23H,A
  CJNE A,#24H,RETI1
  MOV 23H,#00H   ;到24点,清零小时

RETI1:
  POP PSW
  POP ACC    ;恢复现场
  RETI     ;中断返回

/*****显示处理*****/
DISPLAY:
  MOV A,21H    ;秒
  ANL A,#0FH
  MOV 2FH,A   ;转换出秒个位，存入2FH
  MOV A,21H
  ANL A,#0F0H
  SWAP A
  MOV 2EH,A   ;转换出秒十位，存入2EH
  JB 46H,MIN   ;如果长按按键（调时快进），则跳过闪烁处理
  CJNE R1,#3,MIN  ;如果R1为3，闪烁秒位待调整
  JB 48H,MIN
  MOV 2FH,#0AH  ;使该位为10，查表得到使该位不显示的输出
  MOV 2EH,#0AH

MIN:
  MOV A,22H    ;分
  ANL A,#0FH
  MOV 2DH,A   ;转换出分个位，存入2DH
  MOV A,22H
  ANL A,#0F0H
  SWAP A
  MOV 2CH,A   ;转换出分十位，存入2CH
  JB 46H,HOUR   ;如果长按按键（调时快进），则跳过闪烁处理
  CJNE R1,#2,HOUR  ;如果R1为2，闪烁分位待调整
  JB 48H,HOUR
  MOV 2DH,#0AH  ;使该位为10，查表得到使该位不显示的输出
  MOV 2CH,#0AH

HOUR:
  MOV A,23H    ;时
  ANL A,#0FH
  MOV 2BH,A   ;转换出时个位，存入2BH
  MOV A,23H
  ANL A,#0F0H
  SWAP A
  MOV 2AH,A   ;转换出时十位，存入2AH
  JB 46H,DISP   ;如果长按按键（调时快进），则跳过闪烁处理
  CJNE R1,#1,DISP  ;如果R1为1，闪烁时位待调整
    JB 48H,DISP
  MOV 2BH,#0AH  ;使该位为10，查表得到使该位不显示的输出
  MOV 2AH,#0AH

/*****数码管动态扫描显示*****/
DISP:
  MOV DPTR,#TABLE
  MOV A,2FH
  MOVC A,@A+DPTR
  MOV P0,A
  CLR P2.7
  LCALL DELAY
  SETB P2.7   ;显示秒个位

  MOV A,2EH
  MOVC A,@A+DPTR
  MOV P0,A
  CLR P2.6
  LCALL DELAY
  SETB P2.6   ;显示秒十位

  MOV A,#0BFH
  MOV P0,A
  CLR P2.5
  LCALL DELAY
  SETB P2.5   ;显示“-”

  MOV A,2DH
  MOVC A,@A+DPTR
  MOV P0,A
  CLR P2.4
  LCALL DELAY
  SETB P2.4   ;显示分个位

  MOV A,2CH
  MOVC A,@A+DPTR
  MOV P0,A
  CLR P2.3
  LCALL DELAY
  SETB P2.3   ;显示分十位

  MOV A,#0BFH
  MOV P0,A
  CLR P2.2
  LCALL DELAY
  SETB P2.2   ;显示“-”

  MOV A,2BH
  MOVC A,@A+DPTR
  MOV P0,A
  CLR P2.1
  LCALL DELAY
  SETB P2.1   ;显示时个位

  MOV DPTR,#TABLE1 ;该位使用TABLE1以消除前置0
  MOV A,2AH
  MOVC A,@A+DPTR
  MOV P0,A
  CLR P2.0
  LCALL DELAY
  SETB P2.0   ;显示时十位
  RET

/*****按键检测子程序*****/
KEY_SCAN:
  CLR 46H    ;关闭长按调整（调时快进）标志
  MOV P1,#0FFH   ;将P1口设置成输入状态
  MOV A,P1
  CPL A
  ANL A,#0FH    ;P1口低4位连接4个按键，只判断该4位
  JZ EXIT_KEY   ;无键按下则返回
  LCALL DELAY   ;延时去抖动
  MOV A,P1   ;重新判断
  CPL A
  ANL A,#0FH
  JZ EXIT_KEY   ;键盘去抖动
  MOV R5,A    ;临时将键值存入R5
  MOV R4,#00H   ;用于控制调时快进速度
  ;设置为00H是为了在进入长按处理前加长延时区分用户的长按与短按，防止误快进

LOOP:      ;进入长按处理
  LCALL DISPLAY  ;使长按时显示正常
  MOV A,P1
  CPL A
  ANL A,#0FH
  JB 47H,LOOP1
  INC R4    ;调时快进间隔时间基准加1

LOOP1:
  CJNE R1,#03H,LOOP2 ;如果调秒时长按，则不处理
  LJMP LOOP3

LOOP2:
  CJNE R4,#99H,LOOP3
  MOV R4,#70H   ;确认用户长按后，重新设定起始值，加快调时快进速度
  SETB 46H   ;长按调整（调时快进）标志
  LCALL ADD_KEY
  LCALL DEC_KEY

LOOP3:
  JNZ LOOP    ;等待键释放
  MOV A,R5   ;输出键值
  RET

EXIT_KEY:
  RET

/*****延时子程序*****/
DELAY:
  MOV R7,#150
  DJNZ R7,$
  RET

/*****选择键处理子程序*****/
SET_KEY:
  CJNE R5,#01H,EXIT ;选择键键值
  INC R1    ;调整选择功能标志加一
  SETB BEEP
  CJNE R1,#4,EXIT
  MOV R1,#0
  MOV 24H,#00H  ;调时闪烁基准清零
  RET

/*****增加键处理子程序*****/
ADD_KEY:
  CJNE R5,#02H,EXIT ;增加键键值
  CJNE R1,#01H,NEXT1 ;选择键功能标志为1，调时，否则跳出
  MOV A,23H
  ADD A,#01H
  DA A
  MOV 23H,A
  CJNE A,#24H,EXIT
  MOV 23H,#00H

NEXT1:
  CJNE R1,#02H,NEXT2 ;选择键功能标志为2，调分，否则跳出
  MOV A,22H
  ADD A,#01H
  DA A
  MOV 22H,A
  CJNE A,#60H,EXIT
  MOV 22H,#00H

NEXT2:
  CJNE R1,#03H,EXIT ;选择键功能标志为3，调秒，否则跳出
  MOV 21H,#00H  ;如增加键按下直接清零秒
  RET

/*****减少键处理子程序*****/
DEC_KEY:
  CJNE R5,#04H,EXIT ;减少键键值
  CJNE R1,#01H,NEXT3 ;选择键功能标志为1，调时，否则跳出
  MOV A,23H
  ADD A,#99H
  DA A
  MOV 23H,A
  CJNE A,#99H,EXIT
  MOV 23H,#23H

NEXT3:
  CJNE R1,#02H,NEXT4 ;选择键功能标志为2，调分，否则跳出
  MOV A,22H
  ADD A,#99H
  DA A
  MOV 22H,A
  CJNE A,#99H,EXIT
  MOV 22H,#59H

NEXT4:
  CJNE R1,#03H,EXIT ;选择键功能标志为3，调秒，否则跳出
  MOV 21H,#00H  ;如较少键按下直接清零秒
  RET

/*****强制响铃键处理子程序*****/
DALING_KEY:
  CJNE R5,#08H,EXIT ;选择键键值
  CPL BEEP
  RET

/*******返回程序*****/
EXIT:
  RET

/*****数码管字形编码表*****/
TABLE:
  DB 0C0H,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H,0FFH ;字形显示编码

TABLE1:
  DB 0FFH,0F9H,0A4H,0B0H,99H,92H,82H,0F8H,80H,90H,0FFH ;小时位的十位数编码，该位如果为0则不显示

/*****打铃时间对比程序（起床、熄灯）*****/
BIJIAO1:
  MOV A,23H
  CJNE A,#06H,B0
  MOV A,22H
  CJNE A,#00H,B0  ;6:00到
  SETB 45H   ;开启响铃方式1
  RET
B0:  MOV A,23H
  CJNE A,#22H,EXIT_1
  MOV A,22H
  CJNE A,#30H,EXIT_1 ;22:30到
  SETB 45H   ;开启响铃方式1
  RET

EXIT_1:
  CLR 45H
  RET

/*****打铃时间对比程序（上、下课）*****/
BIJIAO2:
  MOV A,23H
  CJNE A,#07H,B1
  MOV A,22H
  CJNE A,#30H,B1  ;7:30
  SETB 44H   ;开启响铃方式2
  RET
B1:  MOV A,23H
  CJNE A,#08H,B2
  MOV A,22H
  CJNE A,#20H,B2  ;8:20
  SETB 44H
  RET
B2:  MOV A,23H
  CJNE A,#08H,B3
  MOV A,22H
  CJNE A,#30H,B3  ;8:30
  SETB 44H
  RET
B3:  MOV A,23H
  CJNE A,#09H,B4
  MOV A,22H
  CJNE A,#20H,B4  ;9:20
  SETB 44H
  RET

B4:  MOV A,23H
  CJNE A,#09H,B5
  MOV A,22H
  CJNE A,#40H,B5  ;9:40
  SETB 44H
  RET
B5:  MOV A,23H
  CJNE A,#10H,B6
  MOV A,22H
  CJNE A,#30H,B6  ;10:30
  SETB 44H
  RET
B6:  MOV A,23H
  CJNE A,#10H,B7
  MOV A,22H
  CJNE A,#40H,B7  ;10:40
  SETB 44H
  RET
B7:  MOV A,23H
  CJNE A,#11H,EXIT_2
  MOV A,22H
  CJNE A,#30H,EXIT_2 ;11:30
  SETB 44H
  RET

EXIT_2:
  CLR 44H
  RET

/*****响铃方式1程序（响5秒停2秒再响5秒）*****/
DALING1:
  JNB 45H,EXIT_DALING
  MOV A,21H   ;响铃起始时间由秒实时控制
  CJNE A,#00H,L1
  CLR BEEP
L1:
  MOV A,21H
  CJNE A,#05H,L2
  SETB BEEP
L2:
  CJNE A,#07H,L3
  CLR BEEP
L3:
  CJNE A,#12H,EXIT_DALING
  SETB BEEP
  RET

/*****响铃方式2程序（响5秒）*****/
DALING2:
  JNB 44H,EXIT_DALING
  MOV A,21H   ;响铃起始时间由秒实时控制
  CJNE A,#00H,L4
  CLR BEEP
L4:
  MOV A,21H
  CJNE A,#05H,EXIT_DALING
  SETB BEEP
  RET

EXIT_DALING:
  RET

  END     ;程序结束
