DALLAS**新单线数字温度传感器DS18B20简介新的“一线器件”体积更小、适用电压更宽、更经济 Dallas 半导体公司的数字化温度传感器DS1820是世界上第一片支持 “一线总线”接口的温度传感器。一线总线独特而且经济的特点，使用户可轻松地组建传感器网络，为测量系统的构建引入全新概念。DS18B20、 DS1822 “一线总线”数字化温度传感器同DS1820一样，DS18B20也支持“一线总线”接口，测量温度范围为 -55°C~+125°C，在-10~+85°C范围内,精度为±0.5°C。DS1822的精度较差为± 2°C 。现场温度直接以“一线总线”的数字方式传输，大大提高了系统的抗干扰性。适合于恶劣环境的现场温度测量，如：环境控制、设备或过程控制、测温类消费电子产品等。与前一代产品不同，新的产品支持3V~5.5V的电压范围，使系统设计更灵活、方便。而且新一代产品更便宜，体积更小。 DS18B20、 DS1822 的特性 DS18B20可以程序设定9~12位的分辨率，精度为±0.5°C。可选更小的封装方式，更宽的电压适用范围。分辨率设定，及用户设定的报警温度存储在EEPROM中，掉电后依然保存。DS18B20的性能是新一代产品中**好的！性能价格比也非常出色！ DS1822与 DS18B20软件兼容，是DS18B20的简化版本。省略了存储用户定义报警温度、分辨率参数的EEPROM，精度降低为±2°C，适用于对性能要求不高，成本控制严格的应用，是经济型产品。继“一线总线”的早期产品后，DS1820开辟了温度传感器技术的新概念。DS18B20和DS1822使电压、特性及封装有更多的选择，让我们可以构建适合自己的经济的测温系统。

DS18B20的内部结构 DS18B20内部结构主要由四部分组成：64位光刻ROM、温度传感器、非挥发的温度报警触发器TH和TL、配置寄存器。DS18B20的管脚排列如下:

DQ为数字信号输入/输出端；GND为电源地；VDD为外接供电电源输入端（在寄生电源接线方式时接地）。

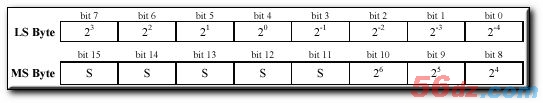

光刻ROM中的64位序列号是出厂前被光刻好的，它可以看作是该DS18B20的地址序列码。64位光刻ROM的排列是：开始8位（28H）是产品类型标号，接着的48位是该DS18B20自身的序列号，**后8位是前面56位的循环冗余校验码（CRC=X8+X5+X4+1）。光刻ROM的作用是使每一个DS18B20都各不相同，这样就可以实现一根总线上挂接多个DS18B20的目的。DS18B20中的温度传感器可完成对温度的测量，以12位转化为例:用16位符号扩展的二进制补码读数形式提供，以0.0625℃/LSB形式表达，其中S为符号位。

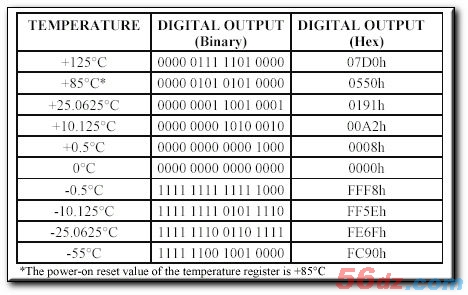

这是12位转化后得到的12位数据，存储在18B20的两个8比特的RAM中，二进制中的前面5位是符号位，如果测得的温度大于0，这5位为0，只要将测到的数值乘于0.0625即可得到实际温度；如果温度小于0，这5位为1，测到的数值需要取反加1再乘于0.0625即可得到实际温度。例如+125℃的数字输出为07D0H，+25.0625℃的数字输出为0191H，-25.0625℃的数字输出为FF6FH，-55℃的数字输出为FC90H。
DS18B20温度传感器的存储器
DS18B20温度传感器的内部存储器包括一个高速暂存RAM和一个非易失性的可电擦除的E2RAM,后者存放高温度和低温度触发器TH、TL和结构寄存器。暂存存储器包含了8个连续字节，前两个字节是测得的温度信息，第一个字节的内容是温度的低八位，第二个字节是温度的高八位。第三个和第四个字节是TH、TL的易失性拷贝，第五个字节是结构寄存器的易失性拷贝，这三个字节的内容在每一次上电复位时被刷新。第六、七、八个字节用于内部计算。第九个字节是冗余检验字节。

该字节各位的意义如下：

TM R1 R0 1 1 1 1 1

低五位一直都是1 ，TM是测试模式位，用于设置DS18B20在工作模式还是在测试模式。在DS18B20出厂时该位被设置为0，用户不要去改动。R1和R0用来设置分辨率，如下表所示：（DS18B20出厂时被设置为12位）

分辨率设置表:

R1	R0	分辨率	温度**大转换时间
0	0	9位	93.75ms
0	1	10位	187.5ms
1	0	11位	375ms
1	1	12位	750ms

根据DS18B20的通讯协议，主机控制DS18B20完成温度转换**经过三个步骤：每一次读写之前都要对DS18B20进行复位，复位成功后发送一条ROM指令，**后发送RAM指令，这样才能对DS18B20进行预定的操作。复位要求主CPU将数据线下拉500微秒，然后释放，DS18B20收到信号后等待16～60微秒左右，后发出60～240微秒的存在低脉冲，主CPU收到此信号表示复位成功。

DS1820使用中注意事项

　　DS1820虽然具有测温系统简单、测温精度高、连接方便、占用口线少等优点，但在实际应用中也应注意以下几方面的问题：

　　(1)较小的硬件开销需要相对复杂的软件进行补偿，由于DS1820与微处理器间采用串行数据传送，因此，在对DS1820进行读写编程时，**严格的**读写时序，否则将无法读取测温结果。在使用PL/M、C等**语言进行系统程序设计时，对DS1820操作部分**好采用汇编语言实现。

　　(2)在DS1820的有关资料中均未提及单总线上所挂DS1820数量问题，容易使人误认为可以挂任意多个DS1820，在实际应用中并非如此。当单总线上所挂DS1820**过8个时，就需要解决微处理器的总线驱动问题，这一点在进行多点测温系统设计时要加以注意。

　　(3)连接DS1820的总线电缆是有长度限制的。试验中，当采用普通信号电缆传输长度**过50m时，读取的测温数据将发生错误。当将总线电缆改为双绞线带屏蔽电缆时，正常通讯距离可达150m，当采用每米绞合次数更多的双绞线带屏蔽电缆时，正常通讯距离进一步加长。这种情况主要是由总线分布电容使信号波形产生畸变造成的。因此，在用DS1820进行长距离测温系统设计时要充分考虑总线分布电容和阻抗匹配问题。

　　(4)在DS1820测温程序设计中，向DS1820发出温度转换命令后，程序总要等待DS1820的返回信号，一旦某个DS1820接触不好或断线，当程序读该DS1820时，将没有返回信号，程序进入死循环。这一点在进行DS1820硬件连接和软件设计时也要给予一定的重视。

测温电缆线建议采用屏蔽4芯双绞线，其中一对线接地线与信号线，另一组接VCC和地线，屏蔽层在源端单点接地。

[page]

下面我们来看一起看一下增强型51实验板接温度传感器18B20的实验酷照：）。DS18B20传感器不仅可以实时监控温度值，还可以设定范围上限值和下限值，即测试温度**过设定温度值的范围，可以做出相应的控制动作，如蜂鸣器报警，或继电器吸合等操作，由软件灵活控制。

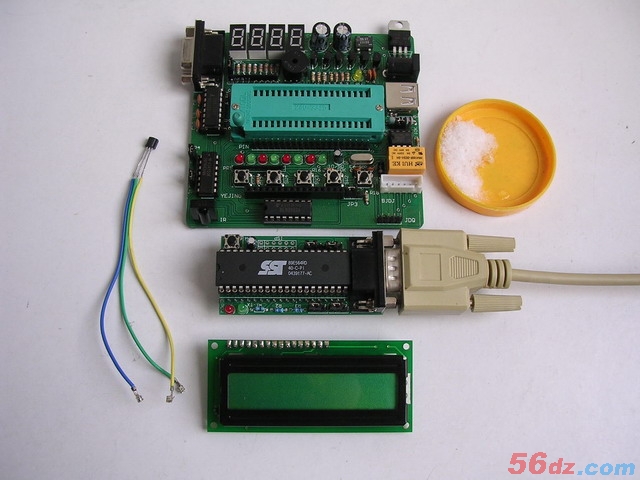

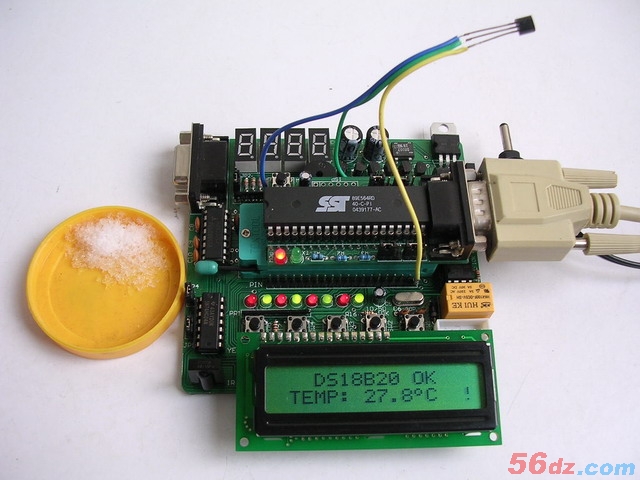

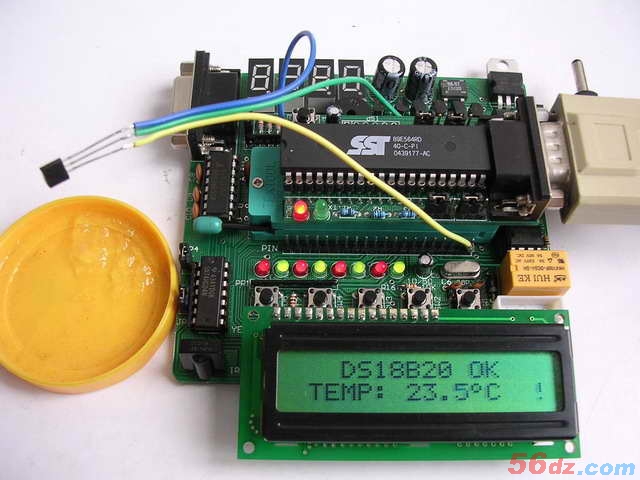

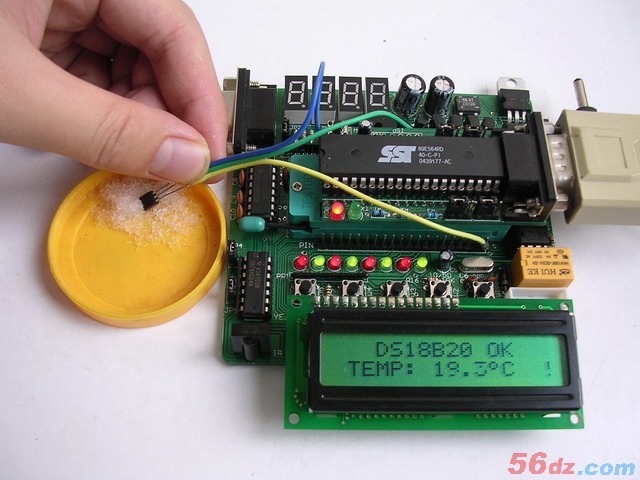

这是我们做DS18B20温度传感器实验所需要的设备，从上到下分别是增强型51实验板，三极管样子的就是我们本次实验所使用的温度传感器DS18B20，右边黄色的塑料盒子里放的是一些冰霜，呵呵，等会我们做实验时要用到的。现在我们就赶紧抓紧时间往下看，动作要快噢，否则冰就化了：）

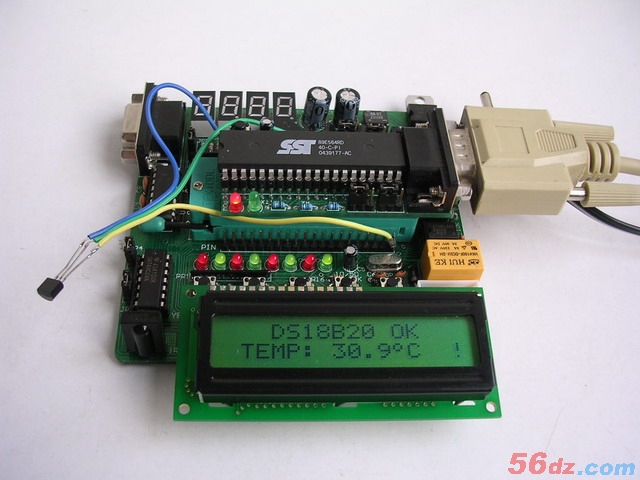

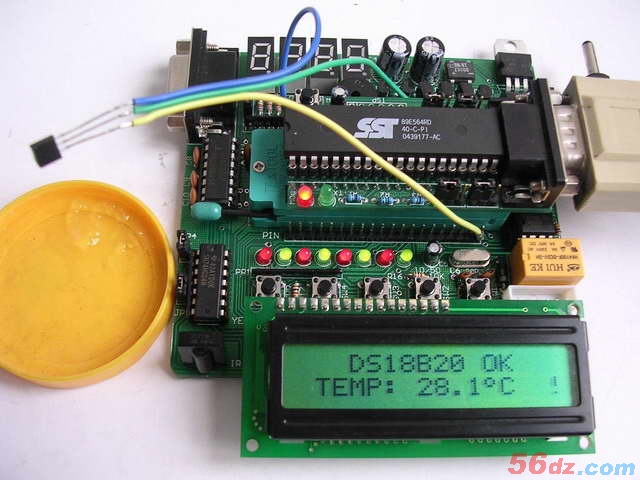

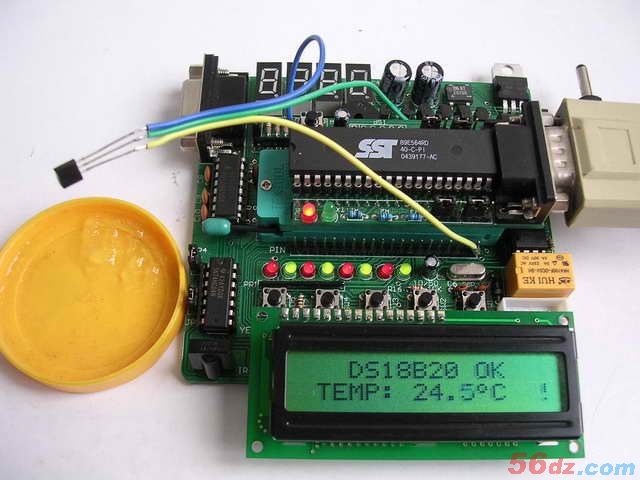

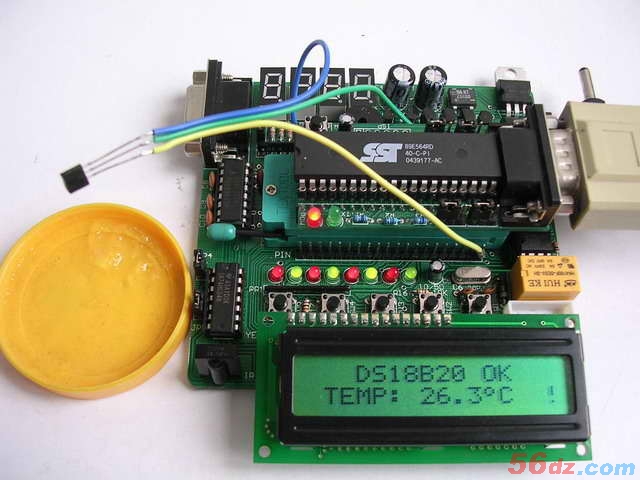

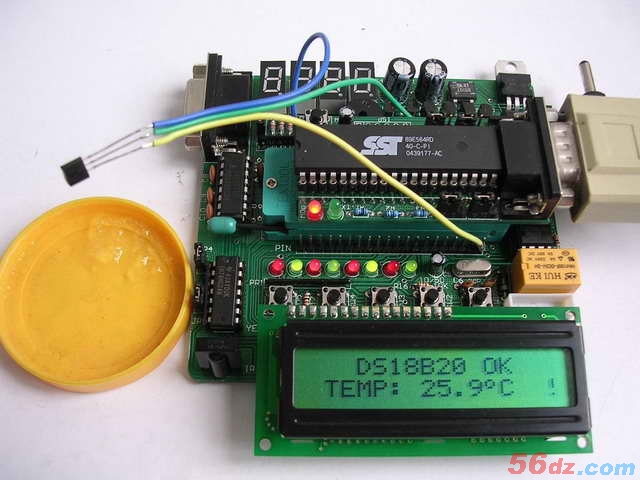

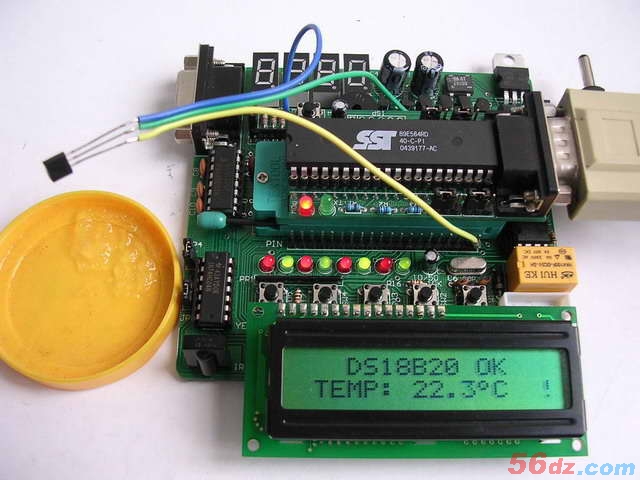

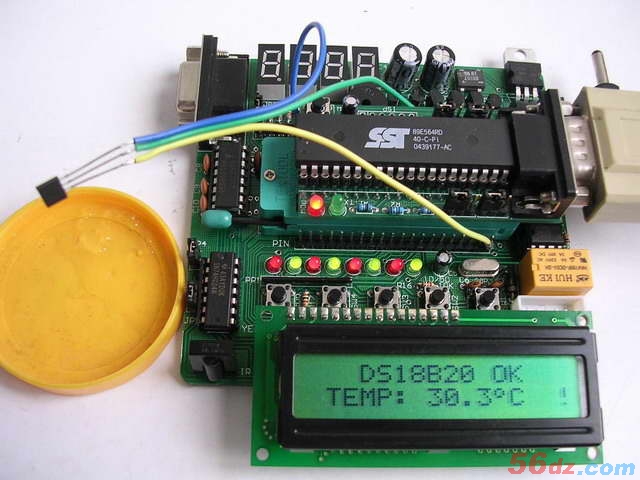

把仿真器，液晶屏，温度传感器全部插在增强型51实验板上，执行仿真，现在大家可以看到，DS18B20运行OK，正常，当时室内的温度为30.9摄氏度，站长感觉有点热：）

由于传感器的灵敏度比较高，受到周围热源的影响，所以温度值会实时地进行变化。现在，当前温度为31.6摄氏度。

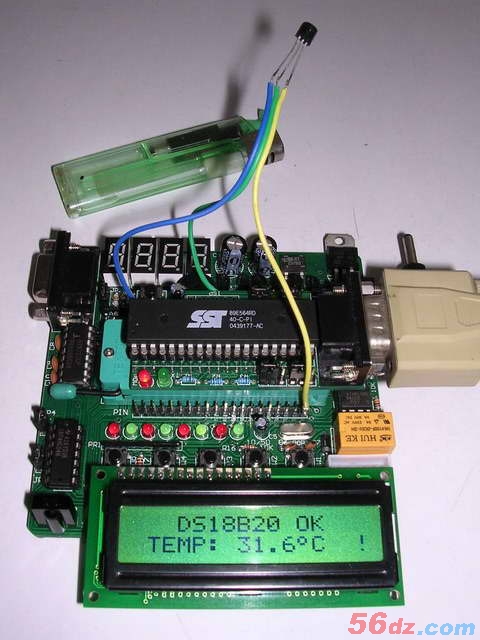

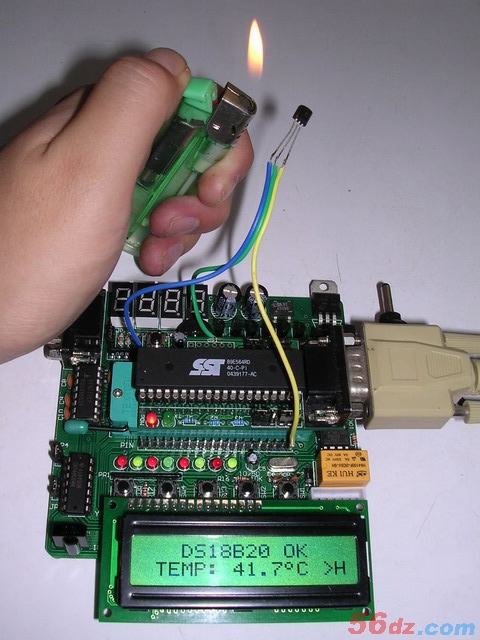

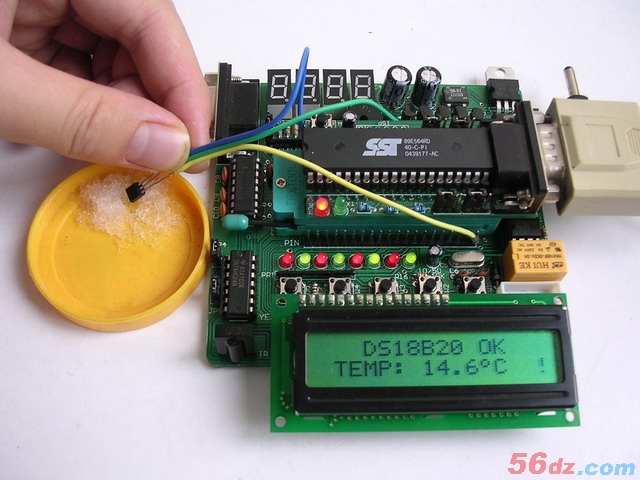

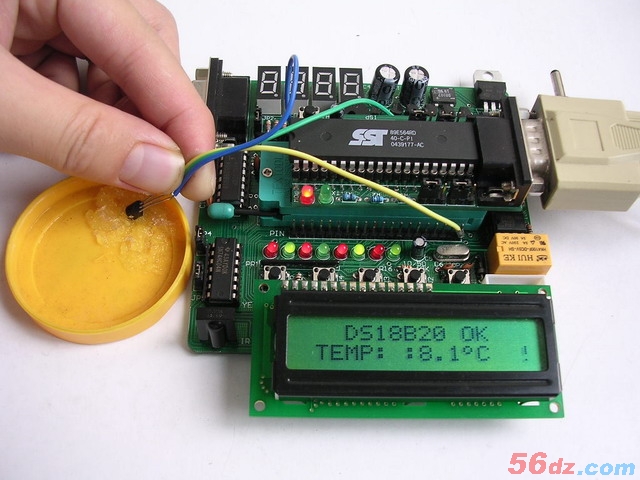

站长拿出打火机，点火后放在传感器旁边，液晶屏温度显示马上发生变化，呵呵，这个变化，从我们提供的实验视频录像上看更直观，急剧上爬。站长在实验前，已将温度上限值设为33摄氏度，因此，**过33摄氏底，即会产生报警及做出触发动作，从上图中，我们可以从液晶屏中发现，在温度值右边多了“>H”的字样，说明当前的温度已**过额定上限温度值。
