从本文开始，我们将各方面着手，结合实例，如：按键、继电器、蜂鸣器、数码管、串口通信、液晶屏、红外线、步进电机、IIC通信等原理及使用方法，一步一步地伴您走向单片机大门。在前一期中，我们已对发光二极管的使用进行了学习，如怎么编写流水灯程序，相信大家都已经有了一个感性的认识。在这一期中，我们首先将一起来学习一下单片机应用电路中键盘、蜂鸣器和继电器的工作原理及使用方法，这也是单片机开发中，**为常用的。至于具体涉及到的程序编写、仿真调试及芯片烧写的使用，读者朋友可以参考我们前几课接触过的教程。

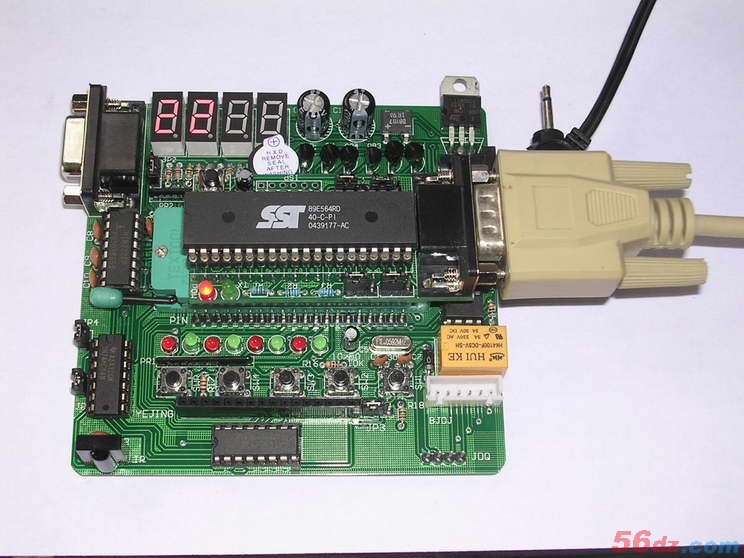

我们先来介绍一下我们本期及以后几期用来学习的增强型51实验板。如图1所示

图1

这是我们**新研制的增强型51实验板，功能更强大，性能更稳定，板上的资源非常丰富，可做的相关实验有：数码管、蜂鸣器、继电器、流水灯、开关、IIC协议通信、串口通信、红外线、步进电机等等，足矣使你从单片机入门转为单片机高手。

首先，我们先来学习一下键盘的使用方法。单片机对键盘信息的读取可以分为静态扫描法和动态扫描法，动态的稍微复杂一些，故在此我们介绍一下静态扫描法，看看单片机是如何获得按钮的状态信息，然后再作出相应的控制。

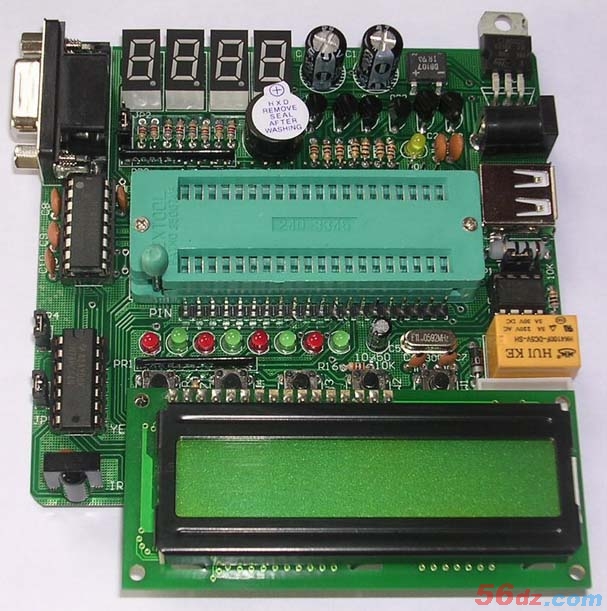

图2

如图2所示，在我们的增强型51实验板上，共有5个按键，第一个是用来做系统复位使用，其余4个按键是供用户使用的，从原理图上可以看到，它们分别接在单片机的P3.2、P3.3、P3.4、P3.5口上。我们在前一期中曾经讲到点亮一个发光管的实例，那时程序执行的效果是：实验板上电后，马上点亮发光管。而现在，我们如果想要通过按键来控制发光管的点亮，如：按下第一个接P3.2口的那个按钮，发光管点亮，那该怎么办呢？其实想做到这一点是非常容易的，点亮第一个发光管的程序代码很简单，就是：CLR P1.0，那么我们现在要做的就是当读取按键状态为按下时，执行CLR P1.0该语句，点亮发光管。以下是此功能的程序代码。

按下按键（P3.2）时点亮第一个发光管的程序如下：

Loop:

SETB P1.0

L1: jnb P3.2,L2

Ajmp L1

L2:CLR P1.0

Ajmp Loop

END

“SETB P1.0”语句的作用是，给单片机P1.0口置高电平，初始化发光管的状态，使其不亮。行号为L1语句的作用是：如果p3.2等于低电平（键按下）那么转到行号为L2语句处执行。“Ajmp L1”语句的作用是跳转到语句行L1处执行，如后面那句“Ajmp Loop”语句的作用则是跳转至Loop处执行。“L2:CLR P1.0”的作用则是给P1.0口置低电平，即点亮发光管。我们在这个程序中使用“Ajmp Loop”语句来作循环的作用是不停地判断按键是否被按下，一旦发现按下，则马上转至L2语句执行，点亮发光管。当程序执行仿真或将文件烧入单片机芯片插在增强型51实验板上运行时，你会发现，当你按下板上P3.2那个按键，第一个发光管点亮，手放开后发光管即熄灭。呵呵，有点意思吧：）

这是一个**简单的，用按键控制发光管的实例，当然，你也可以去控制其它的东西，只要在L2标号处填写相应的程序代码就可以了，如控制数码管、蜂鸣器或继电器等等。在此说明一下，刚才我们使用到的是接在P3.2的按钮，如果你想使用实验板上其它几个按键来控制，那只要在程序中改动相应的P口号即可，如将P3.2改为P3.3、P3.4或P3.5即可。

当你看到这里，相信你对按键的使用已有了一定的了解了吧。说到单片机，它在很多方面的应用就是用来做控制的，当然控制方式有多种，如通过可控硅，继电器等等。就我个人认为，作为初学者来说，还是用继电器来的好，也比较安全。那接下来，我们就来介绍一下继电器的原理及使用方法。
