第二课 初步认识51芯片
- 2015-01-24 16:17
- 6744
- 资讯文章
- admin
- 来源：本站
上一课我们的第一个项目完成了，可能有懂C语言的朋友会说，"这和PC机上的C语言没有多大的区别呀"。的确没有太大的区别，C语言只是一种程序语言的统称，针对不同的处理器相关的C语言都会有一些细节的改变。编写PC机的C程序时，如要对硬件编程你就**对硬件要有一定的认识，51单片机编程就更是如此，因它的开发应用是不可与硬件脱节的，所以我们先要来初步认识一下51苾片的结构和引脚功能。MSC51架构的芯片种类很多，具体特点和功能不尽相同（在以后编写的附录中会加入常用的一些51芯片的资料列表），在此后的教程中就以Atmel公司的AT89C51和AT89C2051为中心对象来进行学习，两者是AT89系列的典型代表，在爱好者中使用相当的多，应用资料很多，价格便宜，是初学51的**芯片。嘿嘿，口水多多有点卖广告之嫌了。：P

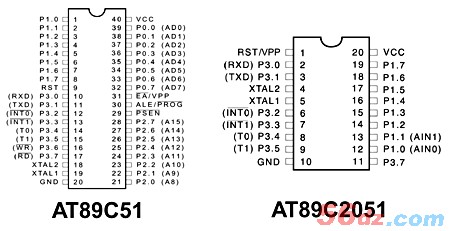

图2－1 AT89C51和AT89C2051引脚功能图
|
AT89C51 |
AT89C2051 |
|
4KB可编程Flash存储器（可擦写1000次） |
2KB可编程Flash存储器（可擦写1000次） |
|
三级程序存储器保密 |
两级程序存储器保密 |
|
静态工作频率:0Hz-24MHz |
静态工作频率:0Hz-24MHz |
|
128字节内部RAM |
128字节内部RAM |
|
2个16位定时/计数器 |
2个16位定时/计数器 |
|
一个串行通讯口 |
一个串行通讯口 |
|
6个中断源 |
6个中断源 |
|
32条I/O引线 |
15条I/O引线 |
|
片内时种振荡器 |
1个片内模拟比较器 |
图2－1中是AT89C51和AT89C2051的引脚功能图。而表2－1中则是它们的主要性能表。以上可以看出它们是大体相同的，由于AT89C2051的IO线很少，导致它无法外加RAM和程序ROM，片内Flash存储器也少，但它的体积比AT89C51小很多，以后大家可根据实际需要来选用。它们各有其特点但其核心是一样的，下面就来看看AT89C51的引脚具体功能。
1.电源引脚
Vcc 40 电源端
GND 20 接地端
＊工作电压为5V，另有AT89LV51工作电压则是2.7-6V, 引脚功能一样。
2.外接晶体引脚

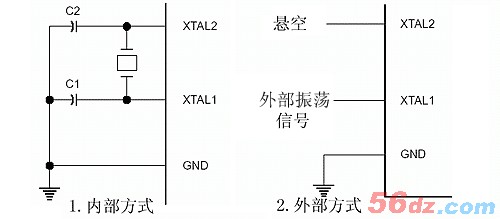

图2－2 外接晶体引脚
XTAL1 19
XTAL2 18
XTAL1是片内振荡器的反相放大器输入端，XTAL2则是输出端，使用外部振荡器时，外部振荡信号应直接加到XTAL1，而XTAL2悬空。内部方式时，时钟发生器对振荡脉冲二分频，如晶振为12MHz，时钟频率就为6MHz。晶振的频率可以在1MHz-24MHz内选择。电容取30PF左右。
＊型号同样为AT89C51的芯片，在其后面还有频率编号，有12,16,20,24MHz可选。大家在购买和选用时要注意了。如AT89C51 24PC就是**高振荡频率为24MHz,40P6封装的普通商用芯片。 3.复位 RST 9

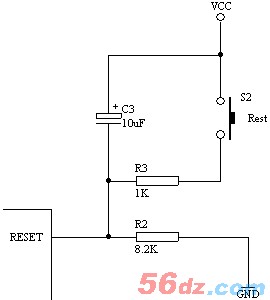

在振荡器运行时，有两个机器周期（24个振荡周期）以上的高电平出现在此引腿时，将使单片机复位，只要这个脚保持高电平，51芯片便循环复位。复位后P0－P3口均置1引脚表现为高电平，程序计数器和特殊功能寄存器SFR全部清零。当复位脚由高电平变为低电平时，芯片为ROM的00H处开始运行程序。常用的复位电路如图2－3所示。
＊复位操作不会对内部RAM有所影响。
(1) P0端口[P0.0-P0.7] P0是一个8位漏极开路型双向I/O端口，端口置1（对端口写1）时作高阻抗输入端。作为输出口时能驱动8个TTL。
对内部Flash程序存储器编程时，接收指令字节;校验程序时输出指令字节，要求外接上拉电阻。
在访问外部程序和外部数据存储器时，P0口是分时转换的地址(低8位)/数据总线，访问期间内部的上拉电阻起作用。
(2) P1端口[P1.0－P1.7] P1是一个带有内部上拉电阻的8位双向I/0端口。输出时可驱动4个TTL。端口置1时，内部上拉电阻将端口拉到高电平，作输入用。
对内部Flash程序存储器编程时，接收低8位地址信息。
(3) P2端口[P2.0－P2.7] P2是一个带有内部上拉电阻的8位双向I/0端口。输出时可驱动4个TTL。端口置1时，内部上拉电阻将端口拉到高电平，作输入用。
对内部Flash程序存储器编程时，接收高8位地址和控制信息。
在访问外部程序和16位外部数据存储器时，P2口送出高8位地址。而在访问8位地址的外部数据存储器时其引脚上的内容在此期间不会改变。
(4) P3端口[P3.0－P3.7] P2是一个带有内部上拉电阻的8位双向I/0端口。输出时可驱动4个TTL。端口置1时，内部上拉电阻将端口拉到高电平，作输入用。
对内部Flash程序存储器编程时，接控制信息。除此之外P3端口还用于一些**功能，具体请看 表2－2.。
＊P1－3端口在做输入使用时，因内部有上接电阻，被外部拉低的引脚会输出一定的电流。
|
P3引脚 |
兼用功能 |
|
P3.0 |
串行通讯输入（RXD） |
|
P3.1 |
串行通讯输出（TXD） |
|
P3.2 |
外部中断0（ INT0） |
|
P3.3 |
外部中断1（INT1） |
|
P3.4 |
定时器0输入(T0) |
|
P3.5 |
定时器1输入(T1) |
|
P3.6 |
外部数据存储器写选通WR |
|
P3.7 |
外部数据存储器写选通RD |
5.其它的控制或复用引脚
(1) ALE/PROG 30 访问外部存储器时，ALE（地址锁存允许）的输出用于锁存地址的低位字节。即使不访问外部存储器，ALE端仍以不变的频率输出脉冲信号(此频率是振荡器频率的1/6)。在访问外部数据存储器时，出现一个ALE脉冲。对Flash存储器编程时，这个引脚用于输入编程脉冲PROG
(2) PSEN 29 该引是外部程序存储器的选通信号输出端。当AT89C51由外部程序存储器取指令或常数时，每个机器周期输出2个脉冲即两次有效。但访问外部数据存储器时，将不会有脉冲输出。
(3) EA/Vpp 31 外部访问允许端。当该引脚访问外部程序存储器时，应输入低电平。要使AT89C51只访问外部程序存储器（地址为0000H-FFFFH）,这时该引脚**保持低电平。对Flash存储器编程时，用于施加Vpp编程电压。Vpp电压有两种，类似芯片**大频率值要根据附加的编号或芯片内的特征字决定。具体如表2－3所列。
|
|
Vpp = 12V |
Vpp = 5V |
||
|
印刷在芯片面上的型号 |
AT89C51 xxxx YYWW |
AT89LV51 xxxx YYWW |
AT89C51 xxxx-5 YYWW |
AT89LV51 xxxx-5 YYWW |
|
片内特征字 |
030H=1EH |
030H=1EH |
030H=1EH |
030H=1EH |
|
031H=51H |
031H=61H |
031H=51H |
031H=61H |
|
|
032H=FFH |
032H=FFH |
032H=05H |
032H=05H |
|
