Keil 程序调试窗口
上一讲中我们学习了几种常用的程序调试方法，这一讲中将介绍 Keil 提供各种窗口如 输出窗口、观察窗口、存储器窗口、反汇编窗口、串行窗口等的用途，以及这些窗口的使用 方法，并通过实例介绍这些窗口在调试中的使用。
一、程序调试时的常用窗口
Keil 软件在调试程序时提供了多个窗口，主要包括输出窗口（Output Windows）、观察 窗口（Watch&Call Statck Windows）、存储器窗口（Memory Window）、反汇编窗口（Dissambly Window）串行窗口（Serial Window）等。进入调试模式后，可以通过菜单 View 下的相应命 令打开或关闭这些窗口。

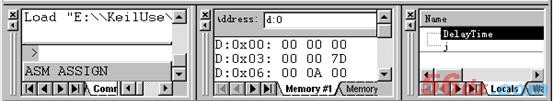

图 1 是输出窗口、观察窗口和存储器窗口，各窗口的大小可以使用鼠标调整。进入调试 程序后，输出窗口自动切换到 Command 页。该页用于输入调试命令和输出调试信息。对于 初学者，可以暂不学习调试命令的使用方法。
图 1 调试窗口（命令窗口、存储器窗口、观察窗口）
1、存储器窗口
图 2 存储器数值各种方式显示选择 |
图 3 存储器的值的修改
2、工程窗口寄存器页
图 4 是工程窗口寄存器页的内容，寄存器页包括了当前的工作寄存器组和系统寄存器，系统寄存器组有一些是实际存在的寄存器如 A、B、DPTR、SP、PSW 等，有一些是实际中 并不存在或虽然存在却不能对其操作的如 PC、Status 等。每当程序中执行到对某寄存器的 操作时，该寄存器会以反色（蓝底白字）显示，用鼠标单击然后按下 F2 键，即可修改该值。
3、观察窗口
图 4 工程窗口寄存器页
|
其它窗口将在以下的实例中介绍。 一般情况下，我们仅在单步执行时才对变量的值的变化感兴趣，全速运行时，变量的值是不变的，只有在程序停下来之 后，才会将这些值**新的变化反映出来，但是，在一些特殊场 合下我们也可能需要在全速运行时观察变量的变化，此时可以 点击 View->Periodic Window Updata（周期更新窗口），确认该 项处于被选中状态，即可在全速运行时动态地观察有关值的变 化。但是，选中该项，将会使程序模拟执行的速度变慢。
二、各种窗口在程序调试中的用途
以下通过一个**语言程序来说明这些窗口的使用。例 2：
#include "reg51.h"
sbit P1_0=P1^0; //定义 P1.0
void mDelay(unsigned char DelayTime)
{ unsigned int j=0;
for(;DelayTime>0;DelayTime--)
{ for(j=0;j<125;j++) {;} }
}
void main()
{ unsigned int i;
for(;;){ mDelay(10); // 延时 10
毫秒
i++;
if(i==10)
{ P1_0=!P1_0;
i=0; }
} }
这个程序的工作过程是：不断调用延时程序，每次延时 10 毫秒，然后将变量 I 加 1，随 后对变量 I 进行判断，如果 I 的值等于 10，那么将 P1.0 取反，并将 I 清 0，**终的执行效果是 P1.0 每 0.1S 取反一次。
输入源程序并以 exam2.c 为文件名存盘，建立名为 exam2 的项目，将 exam2.c 加入项目， 编译、连接后按 Ctrl+F5 进入调试，按 F10 单步执行。注意观察窗口，其中有一个标签页为 Locals，这一页会自动显示当前模块中的变量名及变量值。可以看到窗口中有名为 I 的变量， 其值随着执行的次数而逐渐加大，如果在执行到 mDelay(10)行时按 F11 跟踪到 mDelay 函数 内部，该窗口的变量自动变为 DelayTime 和 j。另外两个标签页 Watch #1 和 Watch #2 可以加 入自定义的观察变量，点击“type F2 to edit”然后再按 F2 即可输入变量，试着在 Watch #1 中输入 I，观察它的变化。在程序较复杂，变量很多的场合，这两个自定义观察窗口可以筛 选出我们自己感兴趣的变量加以观察。观察窗口中变量的值不仅可以观察，还可以修改，以 该程序为例，I 须加 10 次才能到 10，为快速验证是否可以正确执行到 P1_0=!P1_0 行，点击I 后面的值，再按 F2，该值即可修改，将 I 的值改到 9，再次按 F10 单步执行，即可以很快 执行到 P1_0=!P1_0 程序行。该窗口显示的变量值可以以十进制或十六进制形式显示，方法 是在显示窗口点右键，在快捷菜单中选择如图 5 所示。
|
程序调试中常使用设置断点然后全速运行的 方式，在断点处可以获得各变量值，但却无法知 道程序到达断点以前究竟执行了哪些代码，而这 往往是需要了解的，为此，Keil 提供了跟踪功能， 在运行程序之前打开调试工具条上的允许跟踪代 码开关，然后全速运行程序，当程序停止运行后， 点击查看跟踪代码按钮，自动切换到反汇编窗口，如图 6 所示，其中前面标有“-”号的行就是中断以前执行的代码，可以按窗口边的上卷按 钮向上翻查看代码执行记录。
图 6 反汇编窗口
利用工程窗口可以观察程序执行的时间，下面我们观察一下该例中延时程序的延时时间 是否满足我们的要求，即是否确实延时 10 毫秒，展开工程窗口 Regs 页中的 Sys 目录树，其 中的 Sec 项记录了从程序开始执行到当前程序流逝的秒数。点击 RST 按钮以复位程序，Sec 的值回零，按下 F10 键，程序窗口中的黄色箭头指向 mDelay(10)行，此时，记录下 Sec 值为0.00038900，然后再按 F10 执行完该段程序，再次查看 Sec 的值为 0.01051200，两者相减大 约是 0.01 秒，所以延时时间大致是正确的。读者可以试着将延时程序中的 unsigned int 改为 unsigned char 试试看时间是否仍正确。注意，使用这一功能的前提是在项目设置中正确设置 晶振的数值。
Keil 提供了串行窗口，我们可以直接在串行窗口中键入字符，该字符虽不会被显示出来， 但却能传递到仿真 CPU 中，如果仿真 CPU 通过串行口发送字符，那么这些字符会在串行窗 口显示出来，用该窗口可以在没有硬件的情况下用键盘模拟串口通讯。下面通过一个例子说明 Keil 串行窗口的应用。该程序实现一个行编缉功能，每键入一个字母，会立即回显到窗口中。编程的方法是通过检测 RI 是否等于 1 来判断串行口是否有字符输入，如果有字符输入，则将其送到 SBUF，这个字符就会在串行窗口中显示出来。其中 ser_init 是串行口初始 化程序，要使用串行口，**首先对串行口进行初始化。例 3：
MOV SP,#5FH ;堆栈初始化
CALL SER_INIT ;串行口初始化
LOOP:
JBC RI,NEXT ; 如果串口接收到字 符，转
JMP LOOP ;否则等待接收字符
NEXT:
MOV A,SBUF ;从 SBUF 中取字符
MOV SBUF,A ;回送到发送 SBUF 中
SEND:
JBC TI,LOOP ;发送完成，转 LOOP
JMP SEND ;否则等待发送完
SER_INIT: ;中断初始化
MOV SCON,#50H ORL TMOD,#20H ORL PCON,#80H
MOV TH1,#0FDH ;设定波特率
SETB TR1 ;定时器 1 开始运行
SETB REN ;允许接收
SETB SM2
RET END
输入源程序，并建立项目，正确编译、连接，进入调试后，全速运行，点击串行窗口 1 按钮，即在原源程序窗口位置出现一个空白窗口，击键，相应的字母就会出现在该窗口中。 在窗口中击鼠标右键，出现一个弹出式菜单，选择“Ascii Mode”即以 Ascii 码的方式显示 接收到的数据；选择“Hex Mode”以十六进制码方式显示接收到的数据；选择“Clear Window” 可以清除窗口中显示的内容。
由于部份 CPU 具有双串口，故 Keil 提供了两个串行窗口，我们选用的 89C51 芯片只有 一个串行口，所以 Serial 2 串行窗口不起作用。
小技巧：凡是鼠标单击然后按 F2 的地方都可以用鼠标连续单击两次（注意：不是双击） 来替代。
