常用接口电路及其编程

LED数码显示器的连接与编程

在

八段LED显示器

引入：还记得我们小时候玩的“火柴棒游戏”吗，几根火柴棒组合起来，可以拼成各种各样的图形，LED显示器实际上也是这么一个东西。

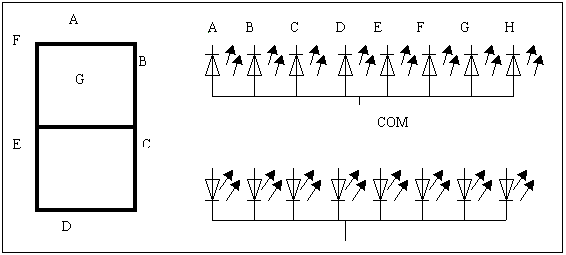

八段LED显示器由8个发光二极管组成。基中7个长条形的发光管排列成“日”字形，另一个贺点形的发光管在显示器的右下角作为显示小数点用，它能显示各种数字及部份英文字母。LED显示器有两种不同的形式：一种是8个发光二极管的阳极都连在一起的，称之为共阳极LED显示器；另一种是8个发光二极管的阴极都连在一起的，称之为共阴极LED显示器。如下图所示。`

共阴和共阳结构的LED显示器各笔划段名和安排位置是相同的。当二极管导通时，相应的笔划段发亮，由发亮的笔划段组合而显示的各种字符。8个笔划段hgfedcba对应于一个字节（8位）的D7 D6 D5 D4 D3 D2 D1 D0,于是用8位二进制码就可以表示欲显示字符的字形代码。例如，对于共阴LED显示器，当公共阴极接地（为零电平），而阳极hgfedcba各段为0111011时，显示器显示"P"字符，即对于共阴极LED显示器，“P”字符的字形码是73H。如果是共阳LED显示器，公共阳极接高电平，显示“P”字符的字形代码应为10001100（8CH）。这里**注意的是：很多产品为方便接线，常不按规则的方法去对应字段与位的关系，这时字形码就**根据接线来自行设计了，后面我们会给出一个例子。
静态显示接口

在

MCS-51

搞清了这一点，下面让我们来看电路，6片7LS164首尾相串，而时钟端则接在一起，这样，当输入8个脉冲时，从单片机RXD端输出的数据就进入到了第一片74LS164中了，而当第二个8个脉冲到来后，这个数据就进入了第二片74LS164，而新的数据则进入了第一片74LS164，这样，当第六个8个脉冲完成后，**送出的数据被送到了**左面的164中，其他数据依次出现在第一、二、三、四、五片74LS164中。有个问题，在第一个脉冲到来时，除了第一片74LS164中接收数据外，其他各片在干吗呢？它们也在接收数据，因为它们的时钟端都是被接在一起的，可是数据还没有送到其他各片呢，它们在接收什么数据呢？。。。。。。其实所谓数据不过是一种说法而已，实际就是电平的高低，当第一个脉冲到来时，第一片164固然是从单片机接收数据了，而其它各片也接到前一片的Q8上，而Q8是一根电线，在数字电路中它只可能有两种状态：低电平或高电平，也就是“0”和“1”。所以它的下一片74LS164也相当于是在接收数据啊。只是接收的全部是0或1而已。这个问题放在这儿说明，可能有朋友不屑一顾，而有的朋友可能还是不清楚，这实际上涉及到数的本质的问题，如果不懂的，请仔细思考，并找一些数字电路的数，理解164的工作原理，再来看这个问题，或者去看看我的另一篇文章《初学单片机易掌握的概念》。务必搞懂，搞懂了这一点，你的级别就高过初学者，可谓入门者了。

入口：把要显示的数分别放在显示缓冲区60H-65H共6个单元中，并且分别对应各个数码管LED0-LED5。

出口：将预置在显示缓冲区中的6个数成相应的显示字形码，然后输出到显示器中显示。

显示程序如下：

DISP: MOV SCON,#00H ;初始化串行口方式0

MOV R1,#06H ;显示6位数

MOV R0,#65H ;60H-65H为显示缓冲区

MOV DPTR,#SEGTAB ;字形表的入口地址

LOOP:

MOV A,@R0 ;取**高位的待显示数据

MOVC A,@A+DPTR ;查表获取字形码

MOV SBUF,A ;送串口显示

DELAY: JNB TI,DELAY ;等待发送完毕

CLR TI ;清发送标志

DEC R0 ;指针下移一位，准备取下一个待显示数

DJNZ R1,LOOP ;直到6个数据全显示完。

RET

SETTAB: ;字形表，前面有介绍，以后我们再介绍字形表的制作。

DB 03H 9FH 27H 0DH 99H 49H 41H 1FH 01H 09H 0FFH

; 0 1 2 3 4 5 6 7 8 9 消隐码

测试用主程序

ORG 0000H

AJMP START

ORG 30H

START: MOV SP,#6FH

MOV 65H,#0

MOV 64H,#1

MOV 63H,#2

MOV 62H,#3

MOV 61H,#4

MOV 60H,#5

LCALL DISP

SJMP $

如果按图示数码管排列，则以上主程序将显示的是543210，想想看，如果要显示012345该怎样送数？

下面我们来分析一下字形表的制作问题。先就上述“标准”的图形来看吧。写出数据位和字形的对应关系并列一个表如下（设为共阳型，也就是相应的输出位为0时笔段亮）

数据位	D7	D6	D5	D4	D3	D2	D1	D0	字形码
笔段位	A	B	C	D	E	F	G	H	字形码
0	0	0	0	0	0	0	1	1	03H
1	1	0	0	1	1	1	1	1	9FH
2	0	0	1	0	0	1	1	1	27H
3	0	0	0	0	1	1	0	1	0DH
4	1	0	0	1	1	0	0	1	99H
5	0	1	0	0	1	0	0	1	49H
6	0	1	0	0	0	0	0	1	41H
7	0	0	0	1	1	1	1	1	1FH
8	0	0	0	0	0	0	0	1	01H
9	0	0	0	0	1	0	0	1	09H

如何，字形表会做了吧，就是这样列个表格，根据要求（0亮或1亮）写出相应位的0和1，就成了。做个练习，写出A-F的字形码吧。

如果为了接线方便而打乱了接线的顺序，那么字形表又该如何接呢？也很简单，一样地列表啊。以新实验板为例，共阳型。接线如下：

P0.7 P0.6 P0.5 P0.4 P0.3 P0.2 P0.1 P0.0

C E H D G F A B

则字形码如下所示：

;0 00101000 28H

;1 01111110 7EH

;2 10100100 0A4H

;3 01100100 64H

;4 01110010 72H

;5 01100001 61H

;6 00100001 21H

;7 01111100 7CH

;8 00100000 20H

;9 01100000 60H

作为练习，大家写出A-F的字形代码。

本来这里是讲解显示器的静态接口的，到此应当可算结束了，但是我还想接着上面讲到的数的本质的问题再谈一点。单片机中有一些术语、名词本来是帮助我们理解事物的，但有时我们会被这些术语的相关语义所迷惑，以致不能进一步认清他们的本质，由此往往陷入困惑的境界。只有深入地了解了74LS164的工作特性，才能真正理解何谓串行的数据。有兴趣的朋友还可以再看看我网站上“其他资料”中的“银行利率屏的设计”一文。
