定时/计数器的方式控制字
从上一节我们已经得知，单片机中的定时/计数器都可以有多种用途，那么我怎样才能让它们工作于我所需要的用途呢？这就要通过定时/计数器的方式控制字来设置。
在
计数脉冲要进入计数器还真不容易，有层层关要通过，**起码，就是TR0（1）要为1，开关才能合上，脉冲才能过来。因此，TR0（1）称之为运行控制位，可用指令SETB来置位以启动计数器/定时器运行，用指令CLR来
定时/计数器的四种工作方式
定时器/计数器的工作方式0称之为13位定时/计数方式。它由TL（1/0）的低5位和TH（0/1）的8位构成13位的计数器，此时TL（1/0）的高3位未用。

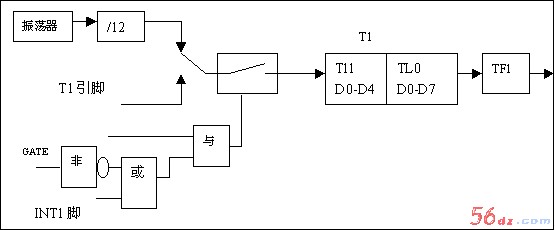

我们用这个图来讨论几个问题：
为什 么在这种模式下只用13位呢？干吗不用16位，这是为了和51机的前辈48系列兼容而设的一种工作式，如果你觉得用得不顺手，那就干脆用第二种工作方式。
工作方式1是16位的定时/计数方式，将M1M0设为0
既然要自动得新装入预置数，那么预置数就得放在一个地方，要不然装什么呢？那么预置数放在什么地方呢？它放在T（0/1）的高8位，那么这样高8位不就不能参与计数了吗？是的，在工作方式2，只有低8位参与计数，而高8
在介绍这种式方式之前先让我们思考一个问题：上一次课我们提到过任意计数及任意定时的问题，比如我要计1000个数，可是16位的计数器要计到65536才满，怎么办呢？我们讨论后得出的办法是用预置数，先在计数器里放上64536，再来1000个脉冲，不就行了吗？是的，但是计满了之后我们又该怎么办呢？要知道，计数总是不断重复的，流水线上计满后马上又要开始下一次计数，下一次的计数还是1000吗？当计满并溢出后，计数器里面的值变成了0（为什么，可以参考前面课程的说明），因此下一次将要计满位不参与计数，用作预置数的存放，这样计数范围就小多了，当然做任可事总有代价的，关键是看值不值，如果我根本不需要计那么多数，那么就可以用这种方式。看图4，每当计数溢出，就会打开T（0/1）的高、低8位之间的开关，计预置数进入低8位。这是由硬件自动完成的，不需要由人工干预。
通常这种式作方式用于波特率发生器（我们将在串行接口中讲解），用于这种用途时，定时器就是为了提供一个时间基准。计数溢出后不需要做事情，要做的仅仅只有一件，就是重新装入预置数，再开始计数，而且中间不要任何延迟，可见这个任务用工作方式2来完成是**妙不过了。
这种式作方式之下，定时/计数器0被拆成2个独立的定时/计数器来用。其中，TL0可以构成8位的定时器或计数器的工作方式，而TH0则只能作为定时器来用。我们知道作定时、计数器来用，需要控制，计满后溢出需要有溢出标记，T0被分成两个来用，那就要两套控制及、溢出标记了，从何而来呢？TL0还是用原来的T0的标记，而TH0则借用T1的标记。如此T1不是无标记、控制可用了吗？是的。
一般情况处，只有在T1>以工作方式2运行（当波特率发生器用）时，才让T0工作于方式3的.
定时器/计数器的定时/计数范围
工作方式0：13位定时/计数方式，因此，**多可以计到2的13次方，也就是8192次
工作方式2和工作方式3，都是8位的定时/计数方式，因此，**多可以计到2的8次方，也说是256次。
预置值计算：用**大计数量减去需要的计数次数即可。
以上是计数，明白了这个道理，定时也是一样。这在前面的课程已提到，我们不再重复，请参考前面的例子。
从图1中我们可以看出，TMOD被分成两部份，每部份4位。分别用于控制T1和T0，至于这里面是什么意思，我们下面介绍。
从图2中我们可以看出，TCON
关闭定时/计数器的工作，一切尽在自已的掌握中。
工作方式0
就是用作计数器（开关往下打）。顺便提一下：一个定时/计数器同一时刻要么作定时用，要么作计数用，不能同时用的，这是个极普通的常识，几乎没有教材会提这一点，但很多初学者却会有此困惑。
