第十三课单片机指令

2015-01-24 17:32
6176
资讯文章
admin
来源：本站

逻辑与指令

ANL A,Rn ;A与Rn中的值按位'与'，结果送入A中

ANL A,direct ;A与direct中的值按位'与'，结果送入A中

ANL A,@Ri ;A与间址寻址单元@Ri中的值按位'与'，结果送入A中

ANL A,#data ;A与立即数data按位'与'，结果送入A中

ANL direct,A ;direct中值与A中的值按位'与'，结果送入direct中

ANL direct,#data ;direct中的值与立即数data按位'与'，结果送入direct中。

这几条指令的关键是知道什么是逻辑与。这里的逻辑与是指按位与

例：71H和56H相与则将两数写成二进制形式：

（71H） 01110001

（56H） 00100110

结果 00100000 即20H，从上面的式子可以看出，两个参与运算的值只要其中有一个位上是0，则这位的结果就是0，两个同是1，结果才是1。

理解了逻辑与的运算规则，结果自然就出来了。看每条指令后面的注释

下面再举一些例子来看。

MOV A，#45H ;(A)=45H

MOV R1，#25H ;(R1)=25H

MOV 25H，#79H ;(25H)=79H

ANL A，@R1 ;45H与79H按位与，结果送入A中为 41H （A）=41H

ANL 25H,#15H ;25H中的值（79H）与15H相与结果为（25H）=11H）

ANL 25H,A ;25H中的值（11H）与A中的值（41H)相与，结果为(25H)=11H

在知道了逻辑与指令的功能后，逻辑或和逻辑异或的功能就很简单了。逻辑或是按位“或”，即有“1”为1，全“0”为0。例：

10011000

或 01100001

结果 11111001

而异或则是按位“异或”，相同为“0”，相异为“1”。例：

10011000

异或 01100001

结果 11111001

而所有的或指令，就是将与指仿中的ANL 换成ORL，而异或指令则是将ANL 换成XRL。即

或指令：

ORL A,Rn ;A和Rn中的值按位'或'，结果送入A中

ORL A,direct ;A和与间址寻址单元@Ri中的值按位'或'，结果送入A中

ORL A,#data ;A和立direct中的值按位'或'，结果送入A中

ORL A,@Ri ;A和即数data按位'或'，结果送入A中

ORL direct,A ;direct中值和A中的值按位'或'，结果送入direct中

ORL direct,#data ;direct中的值和立即数data按位'或'，结果送入direct中。

异或指令：

XRL A,Rn ;A和Rn中的值按位'异或'，结果送入A中

XRL A,direct ;A和direct中的值按位'异或'，结果送入A中

XRL A,@Ri ;A和间址寻址单元@Ri中的值按位'异或'，结果送入A中

XRL A,#data ;A和立即数data按位'异或'，结果送入A中

XRL direct,A ;direct中值和A中的值按位'异或'，结果送入direct中

XRL direct,#data ;direct中的值和立即数data按位'异或'，结果送入direct中。

练习：

MOV A，#24H

MOV R0，#37H

ORL A，R0

XRL A，#29H

MOV 35H，#10H

ORL 35H，#29H

MOV R0，#35H

ANL A，@R0

四、控制转移类指令

无条件转移类指令

短转移类指令

AJMP addr11
长转移类指令

LJMP addr16
相对转移指令

SJMP rel

上面的三条指令，如果要仔细分析的话，区别较大，但初学时，可不理会这么多，统统理解成：JMP标号，也就是跳转到一个标号处。事实上，LJMP 标号，在前面的例程中我们已接触过，并且也知道如何来使用了。而AJMP和SJMP也是一样。那么他们的区别何在呢？在于跳转的范围不一样。好比跳远，LJMP一下就能跳64K这么远（当然近了更没关系了）。而AJMP **多只能跳2K距离，而SJMP则**多只能跳256这么远。原则上，所有用SJMP或AJMP的地方都可以用LJMP来替代。因此在初学时，需要跳转时可以全用LJMP，除了一个场合。什么场合呢？先了解一下AJMP，AJMP是一条双字节指令，也就说这条指令本身占用存储器（ROM）的两个单元。而LJMP则是三字节指令，即这条指令占用存储器（ROM）的三个单元。下面是第四条跳转指令。
间接转移指令

JMP @A+DPTR

这条指令的用途也是跳转，转到什么地方去呢？这可不能由标号简单地决定了。让我们从一个实际的例子入手吧。

MOV DPTR，#TAB ;将TAB所代表的地址送入DPTR

MOV A，R0 ;从R0中取数（详见下面说明）

MOV B，#2

MUL A，B ;A中的值乘2（详见下面的说明）

JMP A，@A+DPTR ;跳转

TAB: AJMP S1 ;跳转表格

AJMP S2

AJMP S3

图2

图3

　　应用背景介绍：在

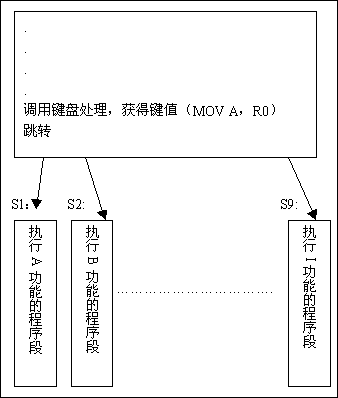

　　看图2，前面的程序读入的是按键的值，如按下'A'键后获得的键值是0，按下'B'键后获得的值是'1'等等，然后根据不同的值进行跳转，如键值为0就转到S1执行，为1就转到S2执行。。。。如何来实现这一功能呢？

　　先从程序的下面看起，是若干个AJMP语句，这若干个AJMP语句**后在存储器中是这样存放的（见图3），也就是每个AJMP语句都占用了两个存储器的空间，并且是连续存放的。而AJMP S1存放的地址是TAB，到底TAB等于多少，我们不需要知道，把它留给汇编程序来算好了。

　　下面我们来看这段程序的执行过程：第一句MOV DPTR，#TAB执行完了之后，DPTR中的值就是TAB，第二句是MOV A，R0，我们假设R0是由按键处理程序获得的键值，比如按下A键，R0中的值是0，按下B键，R0中的值是1，以此类推，现在我们假设按下的是B键，则执行完第二条指令后，A中的值就是1。并且按我们的分析，按下B后应当执行S2这段程序，让我们来看一看是否是这样呢？第三条、第四条指令是将A中的值乘2，即执行完第4条指令后A中的值是2。下面就执行JMP @A+DPTR了，现在DPTR中的值是TAB，而A+DPTR后就是TAB+2，因此，执行此句程序后，将会跳到TAB+2这个地址继续执行。看一看在TAB+2这个地址里面放的是什么？就是AJMP S2这条指令。因此，马上又执行AJMP S2指令，程序将跳到S2处往下执行，这与我们的要求相符合。
