   单片机指令(二)


  1. 数据传递类指令


3)以直接地址为目的操作数的指令

MOV direct,A 例: MOV 20H,A

MOV direct,Rn MOV 20H,R1

MOV direct1,direct2 MOV 20H,30H

MOV direct,@Ri MOV 20H,@R1

MOV direct,#data MOV 20H,#34H

4)以间接地址为目的操作数的指令

MOV @Ri,A 例:MOV @R0,A

MOV @Ri,direct MOV @R1,20H

MOV @Ri,#data MOV @R0,#34H

5)十六位数的传递指令

MOV DPTR#data16

8051是一种8位机,这是**的一条16位立即数传递指令,其功能是将一个16位的立即数送入DPTR中去。其中高8位送入DPH,低8位送入DPL。例:MOV DPTR#1234H,则执行完了之后DPH中的值为12HDPL中的值为34H。反之,如果我们分别向DPHDPL送数,则结果也一样。如有下面两条指令:MOV DPH#35HMOV DPL#12H。则就相当于执行了MOV DPTR#3512H

综合练习:


  1. 给出每条指令执行后的结果


    MOV 23H,#30H

    MOV 12H,#34H

    MOV R0,#23H

    MOV R7,#22H

    MOV R1,12H

    MOV A,@R0

    MOV 34H,@R1

    (23h)=30h

    (12h)=34h

    (R0)=23H

    (R7)=22H

    (R1)=12H

    (A)=30H

    (34H)=34H

    MOV 45H,34H

    MOV DPTR,#6712H

    MOV 12H,DPH

    MOV R0,DPL

    MOV A,@R0

    (45H)=34H

    (DPTR)=6712H

    (12H)=67H

    (R0)=12H

    (A)=67H

    说明:用括号括起来代表内容,如(23H)则代表内部RAM23H单元中的值,(A)则代表累加器A单元中的值。


  2. 上机练习:


  1. 进入DOS状态,进入WAVE所在的目录,例D:WAVE

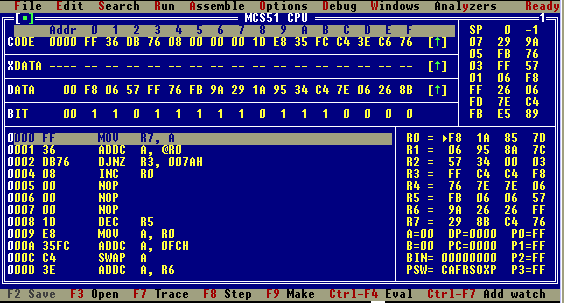

  2. 键入MCS51,出现如下画面

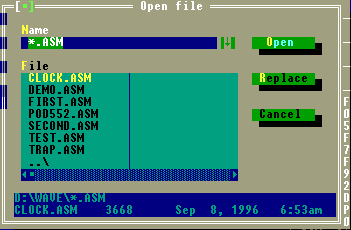

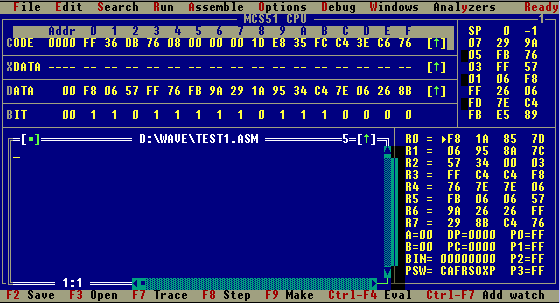

  3. File->Open,出现对话框后,在Name处输入一个文件名(见图2),如果是下面列表中已存在的,则打开这个文件,如果不存在这个文件,则新建一个文件(见图3

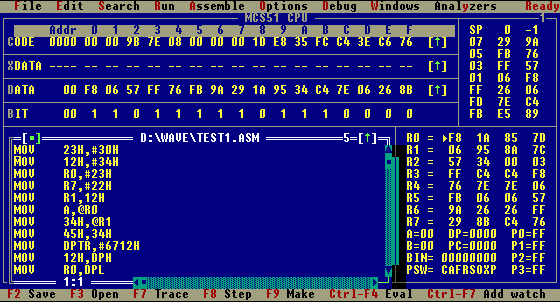

  4. 在空白处将上面的程序输入。见图4。用ALT+A汇编通过。用F8即可单步执行,在执行过程中注意观察屏幕左边的工作寄存器及A累加器中的值的变化。

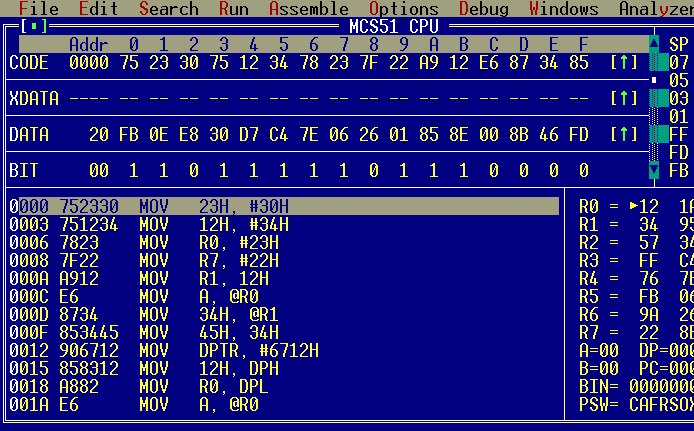

  5. 内存中值的变化在此是看不到的,可以用如下方法观察(看图5):将鼠标移到DATA,双击,则光标进入此行,此时可以键盘上的上下光标键上下翻动来观察内存值的变化。本行的**前面DATA后面的数据代表的是“一段”的开始地址,如现在为20H,再看屏幕的**上方,数字从0F,显示两者相加就等于真正的地址值,如现在图上所示的内存20H21H22H23H中的值分别是FBH 0EHE8H30H


  6. 当运行完程序后,即进入它的反汇编区,不是我们想要的东西。为了再从头开始,可以用CTRL+F2功能键复位PC值。注意此时不会看到原来的窗口,为看到原来的窗口,请用ALT+4ALT+5等来切换。当然以上操作也可以菜单进行。CTRL+F2是程序复位,用RUN菜单。窗口用WINDOWS菜单。


此次大家就用用熟这个软件吧,说实话,我并不很喜欢它,操作起来不方便,但给我的机器只能上这个,没办法,下次再给网友单独介绍一个好一点的吧。
