第一课： 单片机的管脚
- 2015-01-25 08:48
- 5991
- 资讯文章
- admin
- 来源：本站
用一个小灯泡，一端焊接到电池正极上，另一端接一根导线A，将导线A和电池的负极引线B相碰，小灯就亮了，将A和B断开，小灯就熄灭了。如下图所示：
电路图如图2所示：D为小灯，DC为电源，K为开关。
由图2看出，小灯的一端和正极（高电位）始终连接，灯的另一端接通负极（低电位）时，灯就亮，否则灯就灭。
如果将小灯和电池的负极不停的连接、断开、再连接、再断开……,小灯就会亮、灭、亮、灭……不停的闪烁。这种小灯可以做为夜间的警示标志，用途很大，用单片机就能自动控制小灯的闪烁。
图3是常用的一种单片机，型号为AT89S51，它将计算机的功能都集成到这个芯片内部去了，就这么一个小小的芯片就能构成一台小型的电脑，因此叫做单片机。
图3

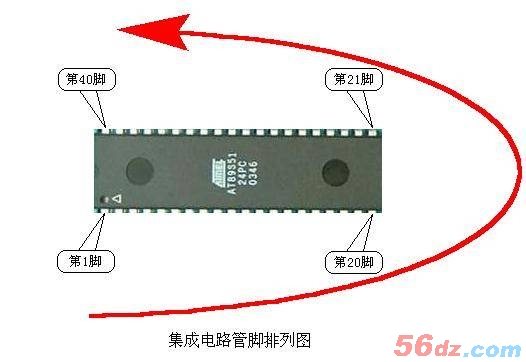

它有40个管脚，分成两排，每一排各有20个脚，其中左下角标有箭头的为第1脚，然后按逆时针方向依次为第2脚、第3脚……第40脚，如下图所示：
图4

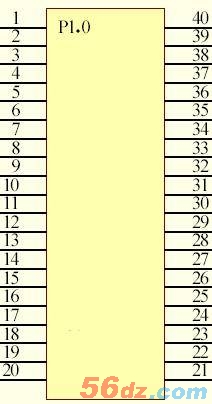

在40个管脚中，其中有32个脚可用于各种控制，比如控制小灯的亮与灭、控制电机的正转与反转、控制电梯的升与降等，这32个脚叫做单片机的“端口”，在单片机技术中，每个端口都有一个特定的名字，比如第一脚的那个端口叫做“P1.0”，由于本次试验仅仅控制一个小灯的亮与灭，由此只用一个端口就行了，我们就用第一脚的P1.0端口吧，如下图所示：
图5
