无电源收音机的制作

2015-01-25 09:20
10055
资讯文章
admin
来源：本站

无电源收音机的结构十分简单，它不需要电源就能接收到三四个电台的广播。把它的电路做成大的示教板，教师用来讲授电磁波的接收 , 既直观又生动；若作为学生课外活动中的实验与制作，可以激发学生对无线电科学的学习兴趣，培养学生实际运用电子技术的技能。

一、电路简介

本收音机电路如图 1 所示，主要由调谐电路和检波电路组成，其中 L1 、 C1 及天线组成调谐电路；二极管 VD 起检波作用， C2 起滤波作用，通过耳机放音。

二、工作原理

调节可变电容器 C1 的电容量，改变调谐电路的频率，使它跟我们要接收的电台发出的电磁波的频率相同。由于电谐振现象，只有此频率的电磁波才在调谐电路里激起较强的感生电流，这样，就选出了需要的电台。

由于调谐电路接收到的感生电流，是经过调制的高频振荡电流，还不能使耳机的振动片振动发声。 L1 和 L2 绕在同一磁捧上，由于互感作用，在 L2 上产生了高频交变电压。二极管 VD 有单向导电性，通过它的是单向脉动电流，这个单向脉动电流中既含有高频成分，又含有音频成分。又因为电容器有“通高频、阻低频”的作用，高频成分基本上从电容器 C2 通过，音频电流则通过耳机，使耳机的振动片随着信号而振动发声。

[page]

三、制作方法

    1 ．元器件的选取和制作
    天线磁棒可选用直径 l0mm 、长度 80mm 的圆柱型锰锌铁氧体磁棒；线圈用 7 股 0.07mm 的多股漆包线绕制， L1 绕 80 圈 ,L2 和 L1 同方向绕 8 圈（也可直接选用废旧收音机上的磁棒和线圈）。调谐电容器 C1 选用聚苯乙烯薄膜单联可变电容器，**大电容量为 270pF 。二极管 VD 用 2AP 系列点接触型锗二极管。 C2 选用圆片型瓷介电容器，电容量为 0.0lμF 。耳机**选用 800Ω 的高阻抗耳机。
    2 ．安装

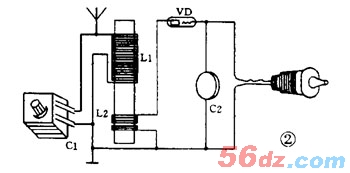

    选用一块 6mm×10mm （根据需要可放大 10 倍）的长方形三合板，用圆珠笔在上面按照图 2 画上电路图。首先将磁棒和线圈固定，再将可变电容器 C1 固定；然后按电路图连接电路，把全部元件焊接好，检查接线无误后，用**胶将导线按电路粘在三合板上。

四、使用和调试

    使用本机收听广播时，首先要将地线接地（在楼上时可将地线接到暖气管或下水管上），然后旋动可变电容器 C1 ，使其可依次选收到中央台及本省、本市电台的广播。如果接收效果不佳，可作如下调试。
    l ．把天线接长。如果有条件可在室外架设天线。
    2 ．检查地线。**好是用铜线作地线，且将其直接埋入大地。
    3 ．选取灵敏度高的二极管，若用两个相同的二极管并联使用，会明显提高收听效果。
