使用TDA7010T制作的对讲机

使用TDA7010T制作的对讲机

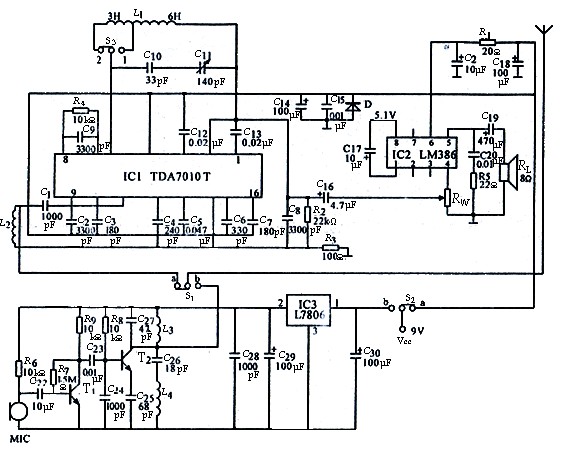

TDA7010T为调频接收芯片,制作成接收电路可以收到88~108MHz间调频电台,还可以收到1~4频道的电视伴音;也可作为对讲机,它可以实现远距离无线通信,**大通话半径可达1.5km。IC1采用TDA7010T或TDA7050T,IC2采用LM386或BA5386,NJM386,IC3采用L7806,BG1选用9014;BG2选用D-40或9018。电容器除电解电容器及C11外均采用瓷片电容器,C11采用CBM-226D可变电容器,如用7/25pF微调电容器也能覆盖整个波段,但应将C10短接,电阻均用金属膜电阻。线圈无需自制。天线用87~108MHz的专用橡皮套式天线。
