在无线电技术中，调制与解调占有十分重要的地位。假如没有调制与解调技术，就没有无线电通信，没有广播和电视，也没有今天的 BP 寻呼、手持电话、传真、电脑通信及 Internet 国际互联网。

调制就是使一个信号（如光、高频电磁振荡等）的某些参数（如振幅、频率等）按照另一个欲传输的信号（如声音、图像等）的特点变化的过程。例如某中波广播电台的频率为 540kHz ，这个频率是指载波的频率，它是由高频电磁振荡产生的等幅正弦波频率。用所要传播的语言或音乐信号去改变高频振荡的幅度，使高频振荡的幅度随语言或音乐信号的变化而变化，这个控制过程就称为调制。其中语言或音乐信号叫做调制信号，调制后的载波就载有调制信号所包含的信息，称为已调波。

调制在无线电发信机中应用**广。图 1 为发信机的原理框图。高频振荡器负责产生载波信号，把要传送的信号与高频振荡信号一起送入调制器后，高频振荡被调制，经放大后由天线以电磁波的形式辐射出去。其中调制器有两个输入端和一个输出端。这两个输入分别为被调制信号和调制信号。一个输出就是合成的已调制的载波信号。例如，**简单的调制就是把两个输入信号分别加到晶体管的基极和发射极，集电极输出的便是已调信号。

为什么要用语言或音乐信号去控制高频振荡呢？原来要使信号的能量以电场和磁场的形式向空中发射出去传向远方，需要较高的振荡频率方能使电场和磁场迅速变化；同时信号的波长要与天线的长度相匹配。语言或音乐信号的频率太低，无法产生迅速变化的电场和磁场；相应地，它们的波长又太大，即使选用它的**高频率 20000Hz 来计算，其波长仍为 15000m ，实际上是不可能架设这么长的天线的。看来要把信号传递出去，**提高频率，缩短波长。可是**过 20kHz 的高频信号，人耳就听不见了。为了解决这个矛盾，只有采用把音频信号“搭乘”在高频载波上，也就是调制，借助于高频电磁波将低频信号发射出去，传向远方。

按照被调制信号参数的不同，调制的方式也不同。如果被控制的参数是高频振荡的幅度，则称这种调制方式为幅度调制，简称调幅；如果被控制的参数是高频振荡的频率或相位，则称这种调制方式为频率调制或相位调制，简称调频或调相（调频与调相又统称调角）。

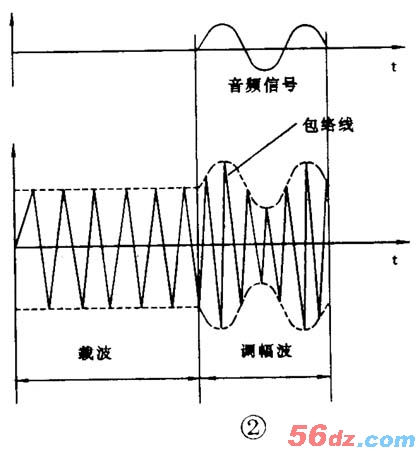

幅度调制的特点是载波的频率始终保持不变，它的振幅却是变化的。其幅度变化曲线与要传递的低频信号是相似的。它的振幅变化曲线称之为包络线，代表了要传递的信息，见图 2 。幅度调制在中、短波广播和通信中使用甚多。幅度调制的不足是抗干扰能力差，因为各种工业干扰和天电干扰都会以调幅的形式叠加在载波上，成为干扰和杂波。

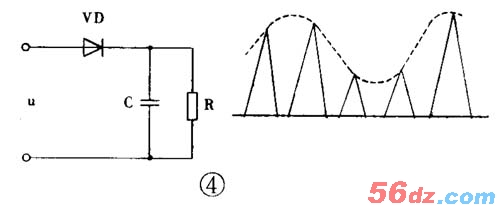

解调是调制的逆过程，它的作用是从已调波信号中取出原来的调制信号。对于幅度调制来说，解调是从它的幅度变化提取调制信号的过程。例如收音机里对调幅波的解调通常是利用二极管的单向导电特性，将调幅高频信号去掉一半，再利用电容器的充放电特性和低通滤波器滤去高频分量，就可以得到与包络线形状相同的音频信号，见图 4 。对于频率调制来说，解调是从它的频率变化提取调制信号的过程。频率解调要比幅度解调复杂，用普通检波电路是无法解调出调制信号的，**采用频率检波方式，如各类鉴频器电路。关于鉴频器电路可参阅有关资料，这里不再细述。

随着电脑的发展和普及，调制与解调在电脑通信中也有着十分重要的作用。通过称为 Modem 的调制解调器，将电脑的数字信息转换成能沿着电话线传递的模拟形式，在接收端由 Modem 将它转换回数字信息。其中将数字信息转换成模拟形式称调制，将模拟形式转换回数字信息称为解调。信息经电脑及调制解调器后上了“信息高速公践”，世界各地的人们可以用电脑相互传递信息，远程通信已不再是困难的事情了。
