无线电波的接收
- 2015-01-25 09:51
- 10311
- 资讯文章
- admin
- 来源：本站
处在电磁波传播空间中的导体，会产生感应电流，导体中感应电流的频率与激起它的电磁波频率相同，因此，利用放在电磁波传播空间中的导体，就可以接收到电磁波。
1、在无线电技术中，用天线和地线组成的接收电路来接收电磁波。
2、电谐振
世界上有许许多多的
3、调谐
接收电路产生电谐振的过程叫做调谐，能够调谐的接收电路叫做调谐电路。
图是 4、检波
从接收到的高频振荡电流中"检"出所携带的调制信号过程，叫做检波。检波是调制的逆过程，因此也叫解调。由于调制的方法不同，检波的方法也不同。检波之后的信号再经过放大、重现，我们就可以听到或看到了。
下面介绍收音机中对调幅波的检波。

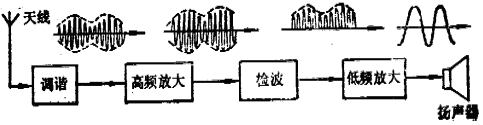

右图是晶体二极管的检波电路，是利用晶体二极管的单向导电性来进行检波的。调谐电路中产生的是经过调幅的高频振荡电流，L1和L2绕在同一磁棒上，由于互感作用，在L2上产生的是高频交变电压．由于二极管的单向导电性，通过它的是单向脉动电流，这个单向脉动电流既有高频成分，又有低频的声音信号，高频成分基本从电容器C（复习旁路电容器）通过，剩下的音频电流通过耳机发声。（用示波器观察检波过程）实际上就是一个晶体二极管收音机的电路图．这种收音机声音很小，只能用开机收听本地电台．为了提高收音机的接收性能，需要用放大器把微弱的信号放大．图示是加有放大器的收音机方框图．由天线和调谐电路接收到的高频调幅电流，先通过放大器进行高频放大，然后进行检波和低频放大，放大后的音频电流输送到喇叭，使它们发出声音。
比喻：高频电流→火车 音频电流→货物
调制→发射→传播→调谐→解调
装货→出站→运行→进站→卸货
1、在无线电技术中，用天线和地线组成的接收电路来接收电磁波。
2、电谐振
世界上有许许多多的
3、调谐接收电路产生电谐振的过程叫做调谐，能够调谐的接收电路叫做调谐电路。
图是 4、检波
从接收到的高频振荡电流中"检"出所携带的调制信号过程，叫做检波。检波是调制的逆过程，因此也叫解调。由于调制的方法不同，检波的方法也不同。检波之后的信号再经过放大、重现，我们就可以听到或看到了。下面介绍收音机中对调幅波的检波。
右图是晶体二极管的检波电路，是利用晶体二极管的单向导电性来进行检波的。调谐电路中产生的是经过调幅的高频振荡电流，L1和L2绕在同一磁棒上，由于互感作用，在L2上产生的是高频交变电压．由于二极管的单向导电性，通过它的是单向脉动电流，这个单向脉动电流既有高频成分，又有低频的声音信号，高频成分基本从电容器C（复习旁路电容器）通过，剩下的音频电流通过耳机发声。（用示波器观察检波过程）实际上就是一个晶体二极管收音机的电路图．这种收音机声音很小，只能用开机收听本地电台．为了提高收音机的接收性能，需要用放大器把微弱的信号放大．图示是加有放大器的收音机方框图．由天线和调谐电路接收到的高频调幅电流，先通过放大器进行高频放大，然后进行检波和低频放大，放大后的音频电流输送到喇叭，使它们发出声音。
比喻：高频电流→火车 音频电流→货物
调制→发射→传播→调谐→解调
装货→出站→运行→进站→卸货
