PCB板，就是常说的印制板。在职业学校，把印制板还原为电原理图，作为一项基本功的教学训练,并取名叫驳图，从2010年起，也成为了电子产品装配与调试竞赛项目的内容之一。在修理过程中，正确识别 PCB是关键的一步。对于电子技术人员来说，要掌握的基本功较多，正确识别电原理图和印制板，是其中重要的一环。

现在的 PCB 板由于技术的成熟，可以做成单面板、双而板、多层板等。对于我们来说。多层板的识别很难。因此，这里的驳图，主要指识别单面板和双面板。

为此应首先了解元件的布局、元件的功能和单元电路功能的划分等。从大局出发进行分析、把握．做一些准备工作。

1 。认清单元电路功能。就识别 PCB 印制板而言，认清单元电路能完成什么功能，对驳图来说是非常关键的。在电原理的学习中，符合一定功能的单元，可以用方框来表示。因此在驳图中是按反向分析识别方框。比如要识别该印制板是彩电主板 ? 是电磁灶控制板 ? 是节能日光灯控制板 ? 还是电瓶车充电器控制板 ? 等等。再比如局部地说要识别是单管放大电路。还是桥式整流电路，是集成功放电路，还是自激振荡电路等等。

2 。认清 PCB 板 , 绘制出该芯片的周边电路元件标号。可以假快理清该芯片的印制饭电路。

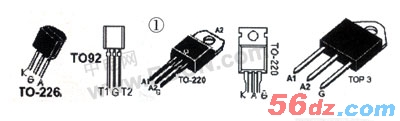

3 ．平时多掌握一些元器件的封装形式。常见的封装有 TO-92 、 TO-220 等。三极管的三个脚分别是 E 、 B 、 C 。小功率塑封装一般是 TO-92 ，识别口诀是：“上平下圆脚朝己，从左到右 E 、 B 、 C ” ( 也有个别例外 ) 。 TO-220 塑封三极管识别口诀是：“竖看字面脚朝下，从左到右 B 、 C 、 E 。”场效应管三个脚分别是 D 、 G 、 S 。 TO-220 塑封场效应管识别口诀是：“竖看字面脚朝下，从左到右 G 、 D 、 S 。可控硅三只脚单向为 A 、 G 、 K ．双向为 T1(A1) 、 G 、 T2(A2) ，引脚与封装对应情况如图 1 所示。

此外还应抓住核心元件，以核心元件的供电和信号输入输出作为识别 PCB 的出发点来进行驳图。通常核心元件无非是三极管、场效应管、可控硅和集成电路芯片。这些核心元件是有源器件，须供电才能工作。因此合理地找出电源和地线走线是非常重要的。 NPN 三极管高电位为 C 极， PNP 三极管为 E 极，场效应管高电位一般为 D 极。可控硅高电位为 A ，集成芯片供电脚可查资料。地线一般是位于边沿、且面积较粗的铜箔．中间位置的地线常与散热片连接 ( 也有**．**好用**表电阻挡测量判断 ) 。在分析供电时。应从高电位出发，到地线为止。每一条供电线路中。**高电位处．一般带有一个大的滤波电容，可作为判断的依据。至于信号的输入输出，应按三极管的共集放大电路、共基放大电路、共射放大电路等采对侍。场效应管和可控硅的控制极为 G 极，也就是通常三极管的的 B 极。场效应管和可控硅的 G 极是小信号输入的位置，三极管的 C 极，场效管的 D 极作为信号的输出位置。可控硅没有信号的输出极。集成电路芯片的输入、输出可参考它的技术文档进行判别。

识别 PCB 电路的思路较为清楚，原理图绘制也合乎逻辑。

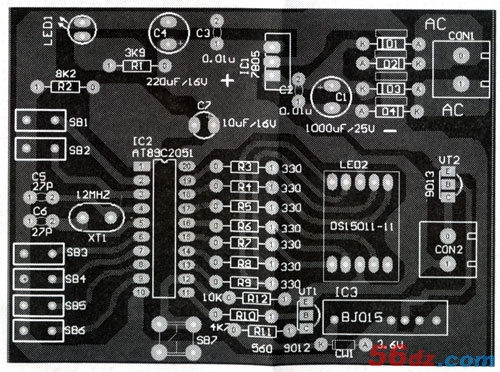

平时应勤学苦练，由易入难，善于总结。驳图其实很容易。图 2 为一印制板图。

首先分析一下本块印制板。它是单片板，电源部分位于板右上方，从集成电路 7805 可以看出， D1 ～ D4 四个二板管构成桥式整流电路， 7805 三端稳压输出供给后级电路工作。核心电路是主控芯片 AT89C205l 单片机， S1~S6 构成键盘输入电路， LED2 为一数码管构成显示电路， IC3 构成报警电路。

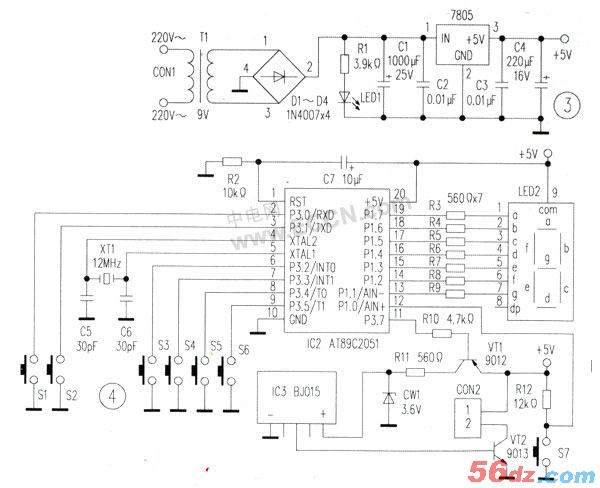

弄清大局后，再逐一进行绘制，绘制的电路如图 3 、图 4 所示。
