初学彩电维修巧妙理解理论
- 2015-01-25 10:53
- 14067
- 资讯文章
- admin
- 来源：本站
学过彩电维修的人员，不论他是专业的还是业余的，大多数人都会觉得初学理论比较抽象，深奥难懂。笔者也不例外，当初刚接触时，对理论知识很头痛，有些根本无法理解。在后来的维修实践和教学工作中慢慢消化，**后不仅掌握了理论知识，而且在教学工作中摸索出了一些使初学者容易理解的巧妙分析理论知识的经验，现介绍给初学彩电维修的朋友参考。
一、电与水相联系电是看不见、摸不着（低压）的，要想掌握它的特性，全靠资料上的介绍和自己的想象，确实难于理解。
水是我们非常熟悉的，它既看得见，也摸得着，人们每天都离不开水，所以对它的物理性质很了解。
如果我们把电比喻成水，则电流、电压、电阻、交流电、直流电、漏电、绞波、电路、电容等名词就容易理解。把电看成水后，则电流相当于水流，电压相当于水压，电阻相当于水流中的障碍物，漏电相当于漏水，绞波相当于水波浪，电路相当于水路，电容相当于盛水的容器。
在放大电路中，首先要获得适当的直流工作电压，它才能正常工作。例如放大管为npn型三极管，则其直流电流从三极管的基极流向发射极，同时集电极电流也流向发射极，这个直流电流的方向是固定不变的，相当于大河的水流；但是，被三极管放大的交流信号其电流方向则有规律地变化。初学者对这点很难理解，由于直流电流（电压）远远大于交流信号电流（电压），它怎么会逆直流而行呢？再说也与三极管导通电流（电压）方向矛盾。要巧妙理解也不难，把这里的直流电流看成大河里的水流；而把交流信号电流看成大河里的机动船，虽水流方向不变，但机动船既可以顺水航行，也可以逆水航行。若无水，则船不能行（三极管无静态工作电流，则无放大作用。）
二、电视信号流通与交通工具相联系
广播电视信号在发送端，要把视频和音频信号调制成高频信号，通过天线发射出去（视频和音频信号不能直接发射）。在接收端（电视机），要把接收到的高频电视信号变成固定的中频信号（38mhz），经过放大等处理后，恢复（解调）成发射端的视频和音频信号，再送到各自相关的电路中去。我们把音频和视频信号当作是两个邻居，他们一起去很远的地方出差（不适合步行），输登机（飞机）手续就是调制成高频信号，飞机起飞就是发射，飞机经过飞行后降落说是接收，他们再从目的地（机场）一起坐出租车说是变成中频信号，乘坐交通工具旅行的路程结束一起下车说是解调，**后各自步行到达自己的终点。
三、放大器与汽车相联系放大器是能够将微弱信号放大的电子装置，初学者不易理解，它既不像放大镜，也不符合能量守恒定律。汽车油门大家都清楚，它是控制汽车速度的，在相同的挡位下，油门开得越大，车速就越快，反之就越慢。汽车油门又是通过司机的脚去控制的，脚用力大小决定车速快慢，那么我们可以认为汽车把司机脚使的力放大了，汽车就是放大器，脚用的力就是微弱信号，车速就是放大了的信号。放大的本质是实现能量的控制，即用小能量去控制大能量，与能量守恒定律并不矛盾。

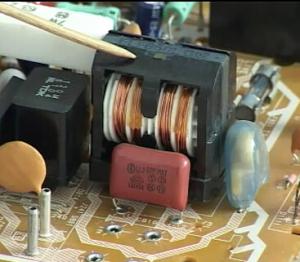

四、电感与爱情相联系电感是始终阻碍流过线圈的电流变化的，也就是说，电感既阻碍流过线圈的电流变化，也阻碍流过线圈的电流变小，这里的电感比喻成姑娘，电流比喻成受情；小伙追姑娘，姑娘虽然同意，但是保持谨慎，他们要经过初恋的过程，爱情进度不能过快，姑娘（电感）对爱情进展（电流变化）起到阻碍作用。经过一段时间相处，姑娘对小伙子很满意，并且觉得难舍难分，这时小伙若冷淡姑娘，姑娘（电感）会对小伙紧追不放，阻碍爱情倒退（电流减小）。如果小伙突然提出中断爱情，并且随之（小伙）消失，姑娘会遭受沉重的精神打击，产生不可想象的严重后果（突然截断流过线圈的电流，线圈将会产生很高的电动势，损坏有关电路元件）。
五、反馈与市场经济相联系反馈是从放大器的输出端取出一部分电压或电流信号，通过一定的电路送回到输入端。输出信号反馈到输入端，使放大器的放大倍数增大的，叫做正反馈，使放大器的放大倍数减小的，叫做负反馈。这里把工厂比作放大器，输出端比作产品经销商，从各地经销商得到的产品销售信息经过一定的渠道送到工厂，一致反映该厂产品很受顾客欢迎，正在热销中，要求**货源供给，工厂立即加班加点增加产量，防止脱销（正反馈）。如果都反映产品滞销，甚至不愿销售其产品，工厂马上要停产或减产，防止产品过多积压（负反馈）。
六、同步信号与北京时间相联系同步信号分为行同步信号和场同步信号，它们分别使行、场扫描与发送端同频同相。要求频率相同，可以理解，但对相位的理解就有一定难度。我们对计时用的钟表很熟悉，全国都要以北京时间为准，中央电视台和中央广播电台每间隔1小时（整时）都要报一次北京时间（同步信号），其中的一个原因就是要我们把自己钟表上的时间（行、场扫描信号）与之（同步信号）比较，若有误差极时校正。你若买一块相当**的新手表或钟，就算它与南京紫京山天文台的钟一样**，也只能说它们的频率相同（同频），在开始使用前**与北京时间校正（保持同相），否则只能同频而不同相，没有使用意义。例如北京时间为9点钟，而你的新手表才刚好5点钟，如果不校正，它们将永远相差4个小时（不同相）。只有通过与北京时间校正后，才能保持与之同步（同频同相）。一般的钟表都不是十分**（行、场振荡频率也是一样），不同频必然引起不同相，与北京时间产生误差，所以经常（时刻）要用北京时间（同步信号）来校正。
七、解码与密信相联系现在的彩电电视机解码电路都采用了集成电路，初学者对解码电路感到深奥难学。这还得从电视机信号发射端讲起，电视发送端对送来的r、g、b三基色电信号进行编码调制（因为三基色信号不能直接发射），只能发射亮度信号y和两个色差信号b—y、r—y。在接收端（彩电）就要对检波后得到的亮度信号y和色差信号b—y、r—y进行解码，还原出三基色电信号r、g、b。这里把编码比喻成信件加密书写，解码就是信件解密过程。由于密信不能明写，需要用加密方法书写（特殊书写液），收信人为了知道信件内容，就**对信件进行解密（例如用化学药水一涂，字迹马上显示出来）。
八、 i２c总线 与电话机相联系现在很多彩电电视机都使用了i２c总线技术，彩电电路结构发生了很大变化，以往使用的一些半可调电位器都不见了，以前常用的一些检修方法和调整方法，现在行不通了，i２c总线到底是什么东西？
i２c总线是cpu检测和控制所有被控电路的闭合系统。现在的电话人人皆知，这里把i２c总线看成一个小型电话系统，cpu是主机（主控电路），从cpu引出的i２c总线上挂接的其他被控集成电路看作是分机，并且每一个分机（被控电路）都分配有一个**的电话号码（集成电路地址），这里只有主机（cpu）具有拨号功能，而各分机（被控电路）则没有拨号功能，它只能接听（接收cpu发出的指令和数据）和回答主机的问话（接收cpu指令和数据后的应答）。
每次开机时，主机（cpu）都要依次与各分机（被控电路）通过电话线（i２c总线）进行对话，从而了解各分机（被控集成电路）是否正常，只要有一个分机不正常或没有回答主机问话，则主机（cpu）发出有关电路停止工作的指令（彩电出现故障），同样电话线路（i２c总线）出现故障也会影响主机与分机的联系，主机也会输出停止工作的指令（不能正常开机）。
