用**表判定三相异步电动机绕组同名端
- 2015-01-25 10:58
- 6290
- 资讯文章
- admin
- 来源：本站
三相异步**表快速有效判定三相异步电机绕组首尾端的方法。
步骤一：首先将**表置 R × 100 挡，对电动机接线盒六根引出线，两条两条地分别进行测量，确定三相绕组。

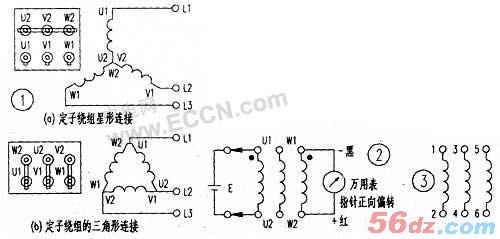

具体方法；将红（或黑 ) 表笔接其中一根引出线；黑（或红）表笔依次接触另外的五根引出线；通路（指偏转较大，阻值较小 ) 的两个出线端为一相，并作好标记 ( 建议以打结或涂色为识别标记）以便和后面的两相作区分，以此类推将六条引出线分成三组 ( 见图 2 所示 ) 。
步骤二：将**表置电流微安挡，如图接线检测确定两相绕组的首尾端。
具体方法：
(1) 将**表置电流微安挡； (2) **表红、黑表笔接电动机其中一绕组的两个端点； (3) 然后将电动机其他一相的两个端点先后接触千电池 ( 或取出**表中的电池用作试验 )E(9V 或 1 ． 5V 电池 ) 的负极和正极； (4) 若**表指针正向偏转，则电池正极所接线头与**表负端 ( 黑表笔 ) 所接线头为同名端；反之则电池负极所接线头与**表负瑞 ( 黑表笔 ) 所接线头为同名端；如图所示用黑点所标为首端 ( 或尾端 ) 即同名端。用同样的方法，再判定另一相的首尾端。
方法二：星形连接测定法步骤一：确定三相绕组 ( 方法同上，注意每一相检测出来之后均应作简单而明确的标志；以便区分三相定子绕组 ) 。
步骤二：星形连接确定三相绕组首端和尾端 1. 具体方法： (1 ）将**表置微安挡； (2) 将三相异步电动机三个绕组的各一端短接在一起接红表笔，将另三端也接在一起，然后接到黑表笔；（ 3) 匀速转动电动机，观察指针偏转情况。
(4) 若指针几乎没有偏转，则各绕组所选的三根接在一起的线端即为同名端 { 如图 3 所示 ) 。否则应进行换线调整。
2. 换线规律：
(1) 将三绕组分别标示首尾，并预定端号。
(2) 将其中一组 ( 假定为⑤—⑥端 ) 绕组始终固定不变，作为基准。
<3) 另外两组中任意一组的首尾对掉后，按具体方法 (1) －（ 4 ）判别。若仍有偏转，则将另一组的首尾对掉，再按具体方法《 1) — (4) 判别，必定能判别出正确的同名端。
