光敏电阻(LDR/photoresistor, 电路符号
)是敏感电阻的一种,其阻值与照射到其表面的光强成反比: 光线越强其阻值越小, 反之亦然 。

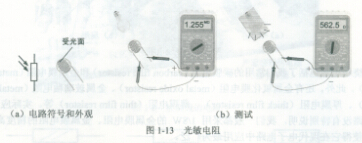

图1-1的光控报警器中, 光敏电阻 R可谓一个关键器件, 正是因为光敏电阻 R对光线强度的检测实现了电路的光控报警功能 。 目前**常见的光敏电阻是硫化镉或硫化硒材料制成的,利用的是半导体光致导电原理,其电路符号和外观如图1-13 (a)所示。
光敏电阻的阻值随光线强度的变化而改变, 有的型号的光敏电阻在黑暗中阻值可达几兆欧,在强光下阻值仅为数百欧或数千欧, 图1-13 (b)为**表对某一型号光敏电阻在不同光线下阻值的测量, 明显看到光敏电阻的“暗阻值” ( 1.255MΩ)较“亮阻值” (562.5Ω) 大得多。由于光敏电阻的阻值反映光线强度变化, 通常可用在光检测电路中 。
【例1.2】先敏电阻反映光线强度:分析图1-14所示电路中，电路节点P的电压是多少。
例1.2与例1.1非常相似,只是电阻R2换成了光敏电阻。借鉴例1.1的分析,可以很快得到 P点电压为:
其中, R2 为光敏电阻阻值。可见 P点电压与电阻R2 的阻值有关,而R2 的阻值与光线强度有关 。于是, P点电压的改变反映了光线强度的变化 。
可能以上枯燥的讲述让我们有些迷糊了。不要紧, 等介绍完电位器以后, 就可对图 1.1 所示的光控报警器电路进行初步分析了 。
