开关知识简介
- 2015-03-23 16:16
- 17377
- 资讯文章
- admin
- 来源：本站

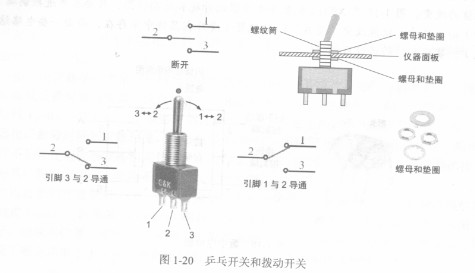

图1-19中所示的乒乓
乒乓

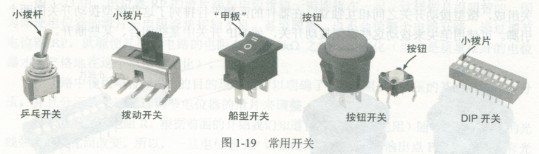

图1-19中的拨动开关(slide switch)也有类似的结构,只是它通过一个可左右拨动的小拨片来控制通或断; 船型开关(rocker switch)常常用作电源开关, 它的“甲板”就是控制通或断的机构; 按钮开关 ( pushbutton switch) 则通过一个圆形或方形的按钮来实现操作 。 按钮开关一般有两种形式, 一种是带锁按钮开关, 如图 1-21所示, 这种开关按下按钮后, 按钮就不起来了(闭合
) ,非得再按一下按钮才回到原来的高度(断开
) , 就好像开关中有把锁似的; 另一种是不带锁按钮开关, 按下时开关导通 (
) , 手离开按钮就会自动回到原来的高度 (断开
) 。
还有一种常用的 DIP开关,其外观和电路符号如图1-22所示。它由若干个微型拨动

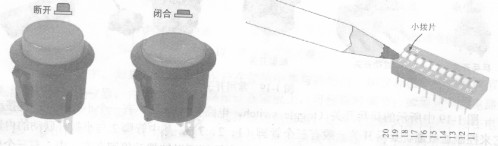

图1-21 带锁型按钮开关 图1-22 DIP开关
