我对电子发生兴趣, 开始于年代的中学时期, 当时的科技水平与生活水平都很低, 家中**的电器就是个台式收音机, 再就是机械双铃表和手电筒。都是老爹辛辛苦苦攒钱买的, 所以像宝贝一样摆放在供桌上, 连碰也不让碰。收音机为什么会说话的问题一直困惑着我, 问老师老师不讲,问父亲问的急了终于有一天得到回答, 说是收音机里有很多小人在讲话唱歌。我就一直以为这是真的。当时的电子书籍和资料又少的可怜, 几乎见不到。不像现在的互联网, 百度一下一大堆, 什么都有。我甚至连本像样的参考书也没有。中学物理课本的电学部分早在新书发下来的一星期内就读完了。还觉得不过瘾呀, 老想知道收音机是怎样发声的, 因此也总想把那台收音机拆开看看。可是父亲死活不让, 并且看的很紧, 生怕把收音机弄坏了。一次偶尔的机会我在同学那里发现《初级晶体管收音机》这本书, 可是他不向外借也不给看。直到临近期末考试时, 他竟意外地把书给我了用一本很好的辅导书交换。但这本书还是看不了, 因为临近中考, 一边要做大量的复习题, 一边老师查的很严所有的课外书都不让看, 见了就没收。就这样这本书放入书包, 心里却老是惦记着, 时不时掏出来缥上几眼就马上放回去。只到考试结束时在家等通知, 才真正看到里面的内容。这本书至今没能还给他, 一直收藏到现在。它使我初步了解了晶体管、元器件、电路符号和收音机电路的知识, 甚至还萌发了自己组装的念头, 但由于找不到元件, 终究只是想法而已。也不知道书中的元器件实际是啥样子, 哪里可以找得到, 但收音机的原理已经搞清楚了, 里面有小人是假的。

与朋友交流也是学习

故事二第一次焊接

图所菠初级晶休管收音机等书特通过看书上才知道, 电烙铁是

敢于动手, 助于思考
故事三第一次改造电路
村大队的喇叭一直在哇哇的喊, 当时觉得那个声音好大好神奇。家里的那个台式收音机也是, 它是交直流供电的, 音量开到头声音很响。老爸一直说里面有好多小人, 这时我不信了, 呵呵。我已经知道了收音机原理, 收音机里面是电路板、电子元件和喇叭, 是里面的喇叭在播放声音。可是我对那种**强悍的声音还是感觉神奇。预谋了好久, 决定对它下手。老爸看管的没以前严了, 以前我往收音机前一站他就过来…。有一次偷听到家里有重要事情, 第二天都出去只剩下我一人, 心中暗喜。他们刚出门我就把收音机的外壳打开了, 终于看到了里面的东西, 哈好大的喇叭电阻也好大, 绿色的是带字标的那种, 还有电容器、二极管、三极管花花绿绿的好大一片, 还真像一大堆小人。其实收音机已经有故障了, 老爸还不让动。先找损坏的原因吧, 交流电可以电池不行, 是直流供电部分的问题。原来是一节干电池漏液腐蚀负极的弹簧, 造成接触不良,把弹簧打磨处理后就好了。回头再仔细看那些元器件, 这是音量电位器, 好大的个头, 它是可变化阻值的电阻, 与初中物理试验的变阻箱以及袖珍收音机里的小电位器, 原理相同但外形不一样。通过调整电位器阻值, 控制后级功放的电流和电压来控制音量的大小。喇叭口径很大功率是5瓦的, 与袖珍机的0.25W没法比, 喇叭大声音就响亮。末级功放也不一样, 是两个3DD的大金属功放管, 推挽式输出的。突然想到村大队的扩音器和广播喇叭, 也应该是这个原理, 只是喇叭更大功放更强,所以声音就更响。不过还不清楚人的声音咋变成广播声音的,当时也不知道有麦克风和话筒。想起书里说扬声器可以将电变成声音, 也可以将声音换成电信号。我有个0.25W的小喇叭, 如果用它来转换声音, 再用收音机的功放级放大, 这不就变成扩大器了吗, 于是就决定马上试试。万一把收音机弄坏了咋办,大不了再挨一阵训了。于是就将这个0.25W的小喇叭串接到电位器的输人端, 对着小喇叭喊`'哇一哇一哇一” 。啊, 收音机里竟然发出我的声音。把音量调到头, 声音震耳欲聋, 靠,“扩大器” 。我决定让老爸也惊讶一回, 找了两根线将小喇叭连接到旁边的房间里, 台式收音机仍然在桌上不敢动, 我在旁边对着小喇叭讲话。老爸一进门, 立刻惊呆了, 对着收音机瞅歪着脑袋老半天没吭声。收音机也修好了, 从此他也不干涉我了。这以后时间里, 我修理了大量的收音机, 袖珍的、卧式的、台式的和立式的, 各式各样的, 后来竟然还有大队的扩音器, 再后来有了黑白电视机、收录机和彩电。都是先从拆自己的入手, 然后修亲戚朋友和邻居的, 家电维修使我积累了电路经验和丰富了元器件知识。但是, 在我心里始终还是喜欢 实践出真知, 理论联系实际

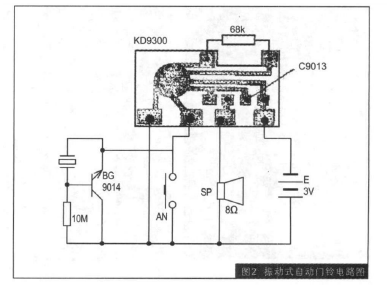

故事四第一个产品
修理家电多了常去市里的电子市场, 手里也有了脚门外, 眼睛和嘴巴大大的, 然后一溜烟转身跑了。后来才知道她是来串门的, 可能吓着她了, 因此好长时间也没看到她。失败的制作, 我因此得出结论设计产品**符合实际生活需求和人的习惯, 不然就只能把它拆掉了。

不懂无线电管理理条例
故事五“洞1洞1 你在里”
高二辍学后开始打工, 兼给家里和街坊邻居修理电器。这时有了充足的时间和经济来源。还结识了镇子上几个有同样爱好的小友。那段时间对无线通信**感兴趣, 几个人整天在一起讨论电路, 翻资料, 找图纸, 拆元件, 焊板子。一起焊接一起调试。单管的、晶振的、带功放的、调频的、调幅的、焊了拆拆了又焊, 开始是「, 调频做烂了就做对讲机和电台。电路板刻工越来越好, 电路越做越稳, 距离也越走越远。有一次在调试时竟收到日本人的电台信号, 还有一次在发射中竟收到“刑苦, 刑苦, 北边有干扰, ” 的声音。一次无惫中发现, 有个市内对讲机的差转频率可以拨打外线电话。当时电话机还不普及, 个人安装不起, 大多都是单位的。那个对讲机差转台要输入位密码才能打。于是就一起设计组装了一块解码板, 用数码管显示密码一下解开了。后来自己架设了无线差转台, 我们几个人手一台对讲机, 一天到晚拼命的喊“洞1洞1你在哪里” , '`洞拐洞拐我到市里了” 。电源、充电、振荡、放大、发射和接收, 全部都是自己动手, 甚至连拉杆天线也是自制的。在一次调试发射时,将展荡线圈放一个磁芯, 自制偶极天线, 发射距离竟然大幅度增加。用录音机播放音乐磁带, 手持接收机出门, 一边调一边走一边喊, 距离越走越远··… , 突然间信号中断了, 怎么回事呢, 纳肴闷往家跑。一进家门就惊呆了, 院子里站着好几个陌生人无线电管理的, 门口还停着一部带屏蔽网的吉普车。**后当场被教育了还不算, 机器也被没收了, 还有同伴的电台。打那之后才知道还有无线电管理。

原理与变通

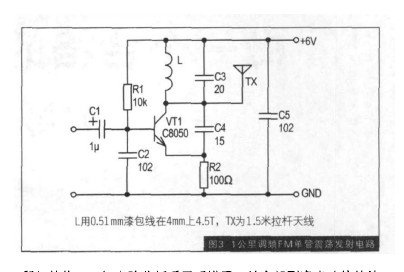

  很多同学在制作电路中, 一拿掉电路图, 就马上按图中找元件焊电路板。这是不对的, 很容易使电路制作失败。不是调试不成功、效果不理想, 就是一通电就烧毁元件、或因找不到合适元件而搁。因此, 制作时不要急着焊板子, 一定先要分析透电路, 搞性电路工作原理, 还要知道每一个元件在电路中所起的作用。把电路分析透了看懂了, 就会起到事半功倍的效果, 调试和元件代换也就顺理成章了。图是**简单的FM调频单管发射电路, 需要注意的几个问题。先看电路图很简单, 典型的单管振荡电路。虽然仅用了9个元器件, 但每个人的制作效果却不一样。很多同学竟然作不成。有找不到合适的元件的, 有装好后不发射的, 有的一通电管子就烧了, 还有的发射频率漂移不稳, 有的发射距离短。在这个单管发射电路中, L和C3决定振荡发射频率,C4 决定带宽,R1偏置调发射电流, VT1要用中功率发射管, C1为信号藕合C2，C5信号反馈退通路, 电源、天线、R1和VT1决定发射距离。知道了这些, 就很容易成功, 还要注意以下几点
  电路板要用树脂板, 振荡线圈不要用热熔胶要用蜡封固, 调线圈用无感改锥。通电试验前要先接天线, 否则容易烧发射管。
  发射管可以用9018、30G12等, 用D40功率大些, 如果没有可以用质好的C8050替代。其实好多电视机视放管也可以用,这一类管子有很多型号。偏皿电阻范围在6.2一10K之间, 阻值小, 发射电流和功率大。
  C4调带宽, 容值大, 容易调试但有谐波, 容小, 带宽窄谐波少频率相对稳定, 但不容易捕捉到信号。容值一般在3一20P之间。展荡线圈用漆包线绕着, 可以加入磁芯增加值,稳定发射频率增加发射距离。
  发射天线很关键, 尽量靠近电源固定, 引线要短可直接固定在电路板上, PCB要大面积覆铜。好处是不容易跑频距离增加, 不然手一碰就收不到频率。
  电源一定要用7806稳压, 使用镍锡充电电池效果更好。C5瓷片电容不能省, 不然电路不稳定或不起振。只有原理通了, 每一个元件在电路中作用知道了, 取值和调整就简单了, 调试制作电路的成功率就会大大提高。
