电路图如图1 所示,电路由IC1 单片机PIC16C505- 20P 及少量的外围元件组成。开关SW1为画面切换按钮;SW2 为水银开关,可在摇晃
使用摇字棒时,用手握紧
二、 三、制作过程
在套件提供的印刷电路板上组装并焊接,完成光棒的制作;套件如图3 所示。制作步骤如下:

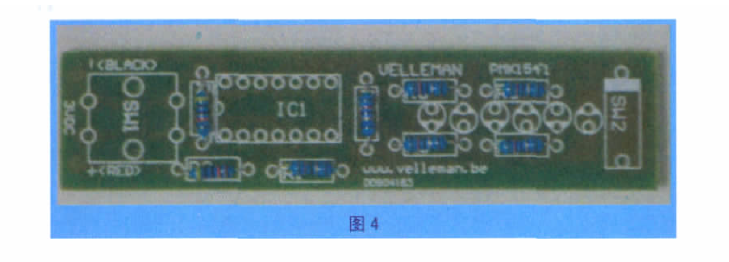

步骤1. 根据色环辨认82Ω 和47k 两种电阻,再将它们装入印刷电路板,如图4所示。

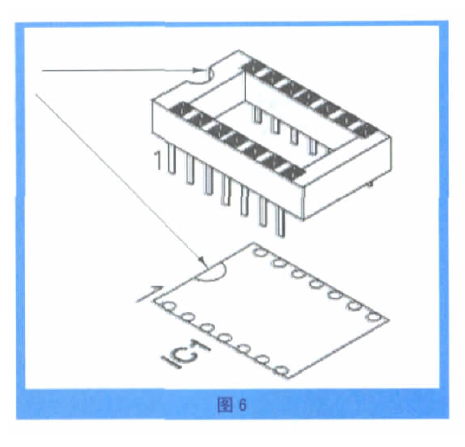

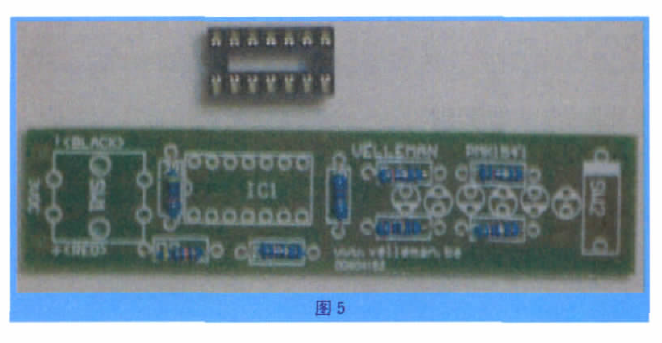

步骤2. 插入集成电路IC1 的插座。要按照印刷线路板上面半圆形缺口的指示方向插入插座,如图5、图6 所示。

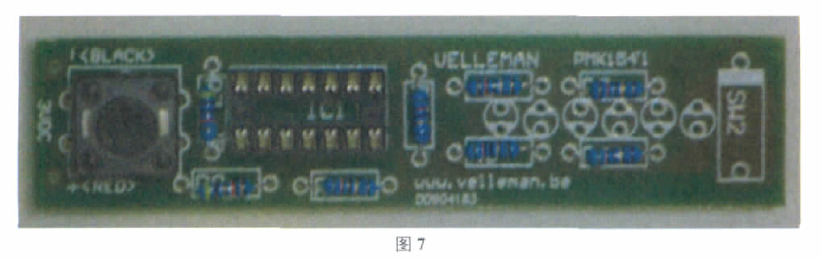

步骤3. 安装按钮开关SW1,如图7所示。

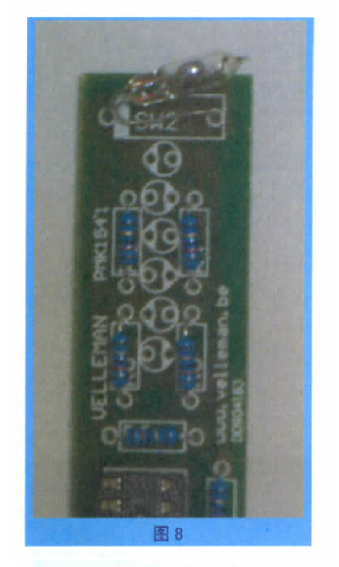

步骤4. 安装水银开关SW2。为了**摇动光棒时,字符串及图形从左到右正确显示,水银开关应大体上水平放置;而且头在右边,接线在左边;如图8、图9所示。

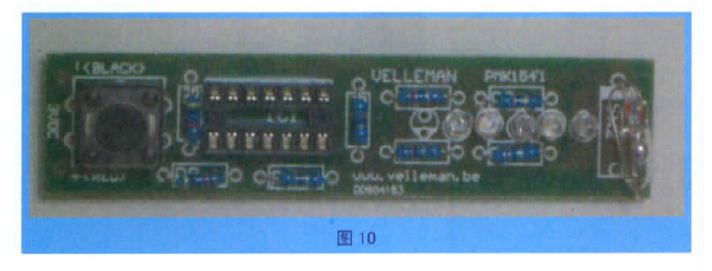

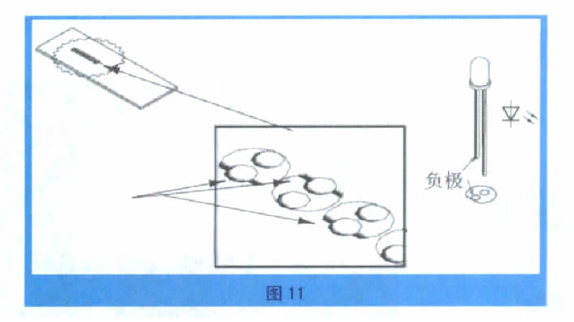

步骤5. 安装6 只发光二极管;要注意二极管的正负极不得接反。二极管管脚一长一短,长为正,短为负。印刷线路板上有两个孔,靠近圆缺的孔为负极,如图10、图11 所示。
步骤6. 焊接印刷线路板焊接时所用电烙铁**大不**过40W。以焊接电阻为例,焊接注意事项如图12 所示。

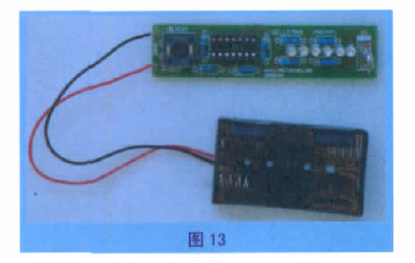

步骤7. 焊接电源线焊接电池盒导线,要区分电池盒两根引线的极性;红线为正极,黑线为负极,分别焊接在线路板相应的焊点上,如图13 所示。
步骤8. 插入集成电路IC1,要使IC1 上面的半圆形标记与插座上的标记放在同侧,如图14 所示。
四、通电测试
在电池盒内装入两节5号电池,即可测试了;如图15 所示。
为了便于使用,可将电池盒用胶带固定在印刷电路板背面。选一处比较暗的地方,用手握住光棒,左右摇晃,对面的人就可以看到光棒组成的字符串。再按一下SW1,就可以组成另一个字符串;如图16、图17 所示。
五、拓展活动
