1. 如果电位器RP 的中心滑片接触不良或RP虚焊会造成输出端电压过高而损坏LM317, 因此, RP**好选用多圈精密电位器并**焊接**; 或在RP的两端并接一稳压二极管DW ( 如附图所示),D W的稳压值可与**高输出电压值相当, 这样, 即使电位器的中心滑片接触不良或RP虚焊也不会使输出电压过高而损坏LM317。
2.C1可选择耐压50V ( 或63v )、2200uF 到4700uF的大容量电解电容器; C3可选用47uF/50V的电解电容器, 以减小RP两端的纹波电压; CS可选用3300uF/50V的电解电容器; 另外C2、C5的两端应并联0.1uF 的小瓷片电容器, 以消除高频干扰。
3.L M 3 17 的输人端3 与输出端
端2 间应接一二极管D1, 以防止输人端短路时,C1的放电电流损坏LM317; 输出端2 与调整端1 间应接二极管D2, 以防止输出短路时, C 3的放电电流损坏LM317;LM317的输出端2 与电源输出端间应接二极管D3 , 以防止电流倒灌。其中D1、D2 可选择IN4011,D3 可选择IN5408。
4. 可在输出端加一12kn 左右的负载电阻R3, 以**良好的负载调整率, 使输出电压更稳定。
5. LM317 **加适当的散热片, 散热片的散热面积越大可增加输出功率, 散热片与晶体管的接触要好, 可涂一层硅脂使接触紧密,以**良好的散热。也可用金属外壳作为散热片, 此时, 可在LM317与外壳间垫一层0.05mm 厚的云母片或聚醋薄膜并涂上硅脂。
6.如果要使输出电压在1.25 一37V 间连续可调, **好用次级多挡抽头的变压器, 以免LM317 在低压输出时功耗太大。另外, 变压器的功率**好大于50W, 以备维修较大功率的电器使用。
7.LM317 的**小负载电流为5mA , 故电阻R2 应小于250欧, 可取240欧 或更小值, 电位器RP 阻值可根据VO= 1.25(l+R P/RI) 及**高输出电压确定。

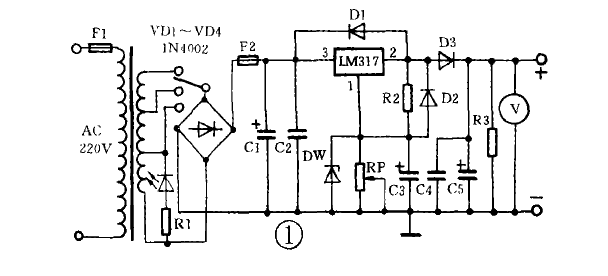

附图中F1 取0.5A ,F2取2A ,R1取2k欧,R2取220欧 ,RP 取5.7K欧。变压器次级电压分别为6.3V、12V、24V , 该电源的可调电压范围为1.25 一28V。
