让声音围绕你旋转——趣味立体声“环绕”装置

让声音围绕你旋转——趣味立体声“环绕”装置

        这里介绍的立体声环绕系统与常规所说的坏绕声不同,它是通过循环移位装置,使声音产生空间感。这款制作的效果会让你觉得在言乐的殿堂里轻飘飘地旋,犹如置身于梦境一般. 有兴趣的朋友不妨一试。

电路原理

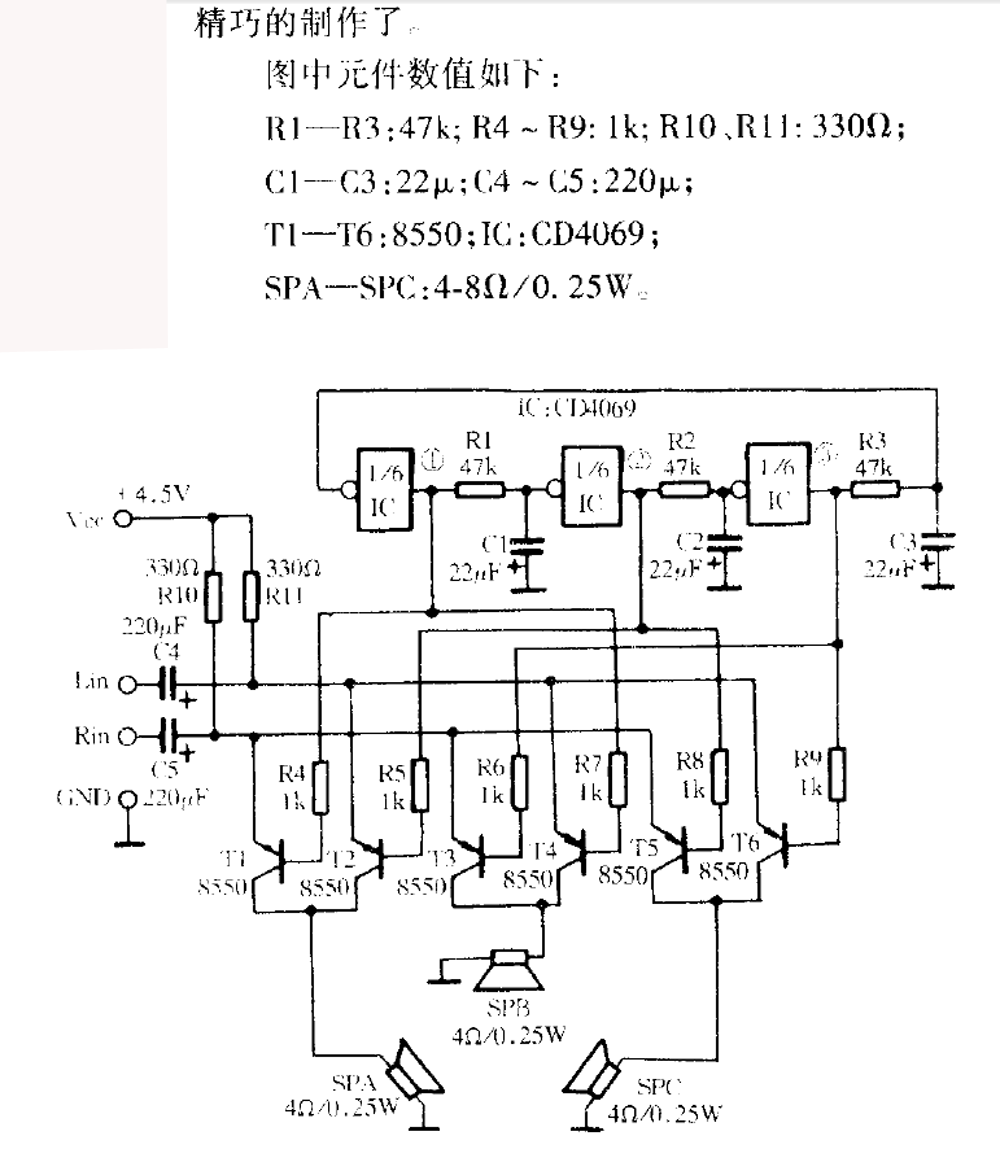

      三个非门构成循环移位多谐报荡器, 电路工作时,这三个非门的输出端电位按“高、高、低”移位变化,三个非门输出端分别为①、②、③。某一时刻,电位为①高、②高、③低(记为BC状态)。接着下一时刻电位高低跳变为①低 、8高、③高(记为AB状态),接着是①高、②低、③高(记为CA状态)。然后又由CA状态进入BC状态,由BC状态进入AB状态,依此循环往复。

      如前所述,当电路进入AB状态时,为低电平,②、③为高电平。此时连接①端的 Tl、T4饱和导通,其余晶体管截止, Tl的导通使扬声器SPA接通 L声道信号; T4的导通使扬声器SPB接通 R声道信号。于是在 SPA 、SPB所在的空间中形成双声道立体声场。

      下一时刻,电路进入BC状态,②为低电平 ①、③为高电平,与②端相连接的PNP三极管T3、T6因基极接入低电平.从而饱和导通,T3的 导通使扬声器SPB接通 L声道信号; T6的导通使扬声器SPC接通 R声道信号。于是在SPB、SPC 所在的空间中形成双声道立体声场。 电路的转换使得立体声场由SPA-SPB空间转至 SPB-SPC 空间,完成了120度的声场旋转。

       同理,按着电路进入CA状态,立体声场移至SPC-SPA所在的空间中。声场依此循环变幻。电路的周期 T=2RC,选择通当的 R、C 数值就可以有不同的“速度感”。

制作与安装

       IC可选用六非门CD4069,也可用 NPN三极管相应代替,T1 -T6 也可选用9012、9015代替。 CD4069余下的三个非门的输入端可分別接至①、②、③,输出端各接一发光二极管,构成发光指示电路 。

       若读者需调节循环的快慢,可将定值电阻換为可调电阻,若要改变循环方向,对调①、②、③任意两个端子即可,扬声器按等边三角形布置。整个电路除扬声器外,可置入一小盒内,配以循环的发光电路,就是一件有趣,精巧的制作了。
