电子制作是从事电子硬件学习过程中一个极其重要的环节,硬件的学习和软件学习不同,工具、电子零件、书本、跑电子市场、做实验不但要付出巨大的损耗, 还要花费相当的精力。

“工欲善其是,必先利其器”。在这里根据笔者多年的制作经验,向广大的电子爱好者阐述一下电子制作工具 ,也介绍相关工具的使用经验。

电烙铁的类型

电烙铁是从事电子制作的人员必备的工具,虽然简单,但要选择一把得心应手的烙铁还是颇有一番讲究的

1. 外热式电烙铁

其特点是可以做到好几百瓦,比较耐用。可以从事大面积的金属结构焊接,用锡焊方法来修补铁桶、脸盆**用这种大功率的外热式电烙铁。其缺点是:携带不方便,比较笨重,而且很容易漏电。

2. 内热式电吸锡铁,多数面向电子类的作业

A 手持式

价格比较便宜,是入门级爱好者的**工具,价格一般在20元左右。

B 焊台式

价格比较贵,但多数具有可调温功能,并自动恒温,而且利用低压驱动的22OV全隔离模式, 烙铁头对地电阻**过1兆,从室温加热到可焊接温度一般不用20秒,寿命很长,如果经济允许的,建议爱好者购买这工具。价格在150一54 0元左右。要进行精密的大规模集成电路焊接作业,非它不可。

3. 快速互感式

利用互感变压器的原理,绕上很粗线经的次级,一般只有几圈,并在次级线圈两输出端接上相对比较细的 U型的薄铜片,当变压器通电后就在次级产生很大的电流, 直接做功于 U型铜片上, 加温速度快, 3秒就可以达到焊接温度。其缺点是:笨重,并且温度不容易控制,经常造成“飞温”。

4. 场用气体加温式烙铁

其加热源不是用电,而是用瓦斯气体。烙铁手柄是个小储气罐.焊接头的内部有石棉保温机构,原理很像防风火机。其特点是:方便携带,无需要电源.适合野外作业。缺点是:温度不稳定,不能长时间工作,价格贵。

电烙铁的挑选

在挑选烙铁时要根据自己的工作对象和经济能力来购买,一般建议买能够恒温和调温的,现在手持的电烙铁也有能够恒温的。 **好买30-40W左右的比较恰当。至于烙铁头的形状根据要焊接的对象而定,一般粗壮的焊接头它的热容量比较大,当要焊接比较大面积的金属对象(如散热片)就不容易掉温度。

焊锡

在选购焊锡时要注意:工业生产的原料锡棒,通常是1公斤一根,尽量不用。手工焊接所用是焊锡丝,其中间是空心并且填充有助焊剂,一般是成捆出售,焊丝直径从小的。0.3-3mm都有。

焊锡通常有两个关键参数,熔点和铅锡比例,平常说60度焊锡就是说60%是锡,40%是其他金属 (以铅为主加上抗氧化剂)。 60度以上的焊锡其熔点也是比较低的。在购买是可以对焊锡丝的质量进行简单的鉴定:抽出焊锡丝。头,用火机烧一下,焊锡会马上融化掉下来, 看融化后而结成的小珠是否光亮。一般镜面光亮的是印度的正货,亚光的是50度以下的假货。

焊接技巧解

一般初学者有个坏习惯,就是把烙铁拼命往目标件上压上去。我们**时刻保持烙铁头上包有一层焊锡,烙铁温度也不是越高越好的,温度太高了很容易氧化成黑色,那层氧化物会阻碍温度的传输, 而且更严重的是由于温度过高,焊锡丝内的助焊剂一瞬间就给高温蒸发掉,根本起不了助焊作用,焊点的质量也就无法**,并且很容易出现虚焊、假焊等现象，正确的方法是一首抓烙铁，一手拿焊丝，并同时对准焊点，将焊丝、洛铁头、焊点三个形成一个集中点,这样就可以完成一个漂亮的焊接作业了。另外还要注意的就是,当一根全新未用过的电烙铁开始使用的时候,第一件事就是在第一时间在烙铁的焊嘴上化包上一层焊锡来延缓焊嘴氧化。

除锡工具

当我们需要把已经焊接好的电子零件从线路版上拆下来,就要用除锡工具,**在拆除多脚的集成电路时是不可缺少的工具。

目前, 除锡工具主要有吸锡器、吸锡线。吸锡器是采用抽真空原理制成的除锡工具。其吸锡嘴使用特制的钢材制造, 携带方便。而且吸力强 ,换嘴容易,大大提高了工作效率;主要用于除锡量较大的场合。吸锡线是采用纯铜线经过特殊加工而制成的编织状线带,传热性能好,故可以用和较低功率的烙铁配合使用,效果优越;主要用于除锡量较小的场合。但不管采用那一种除锡方法都要控制好温度和时间。对集成电路**好使用专用的拔除器。

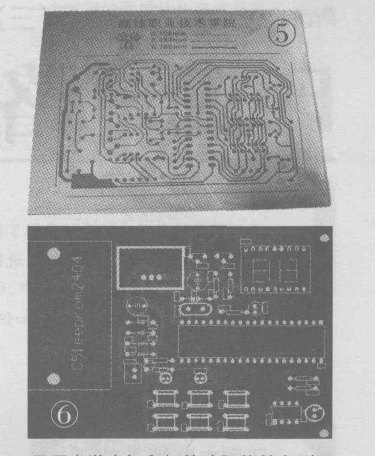

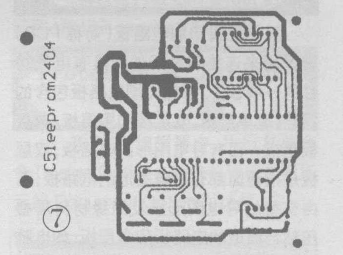

线路板的制作

从事电子制作的人都深有体会,设计一件产品**麻烦的事情就是搭板实验,而搭板实验**麻烦的可算是印刷电路板的制作。

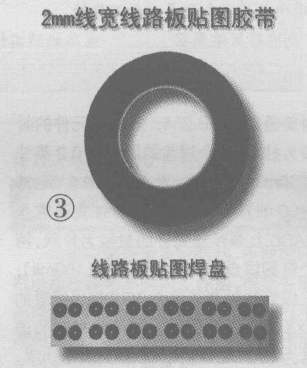

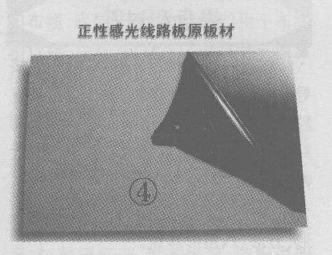

一、传统线路板快速制板方法

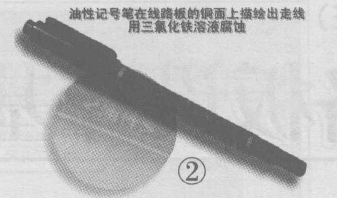

快速制板方法主要有物理方法和化学方法两大类。

物理方法:

通过利用各种刀具和电动工具,手工把线路板上不需要的铜刻去。这种方法比较费力,而且精度低,只有相对较简单的线路才可以采用,见图1。
